电压暂降实验报告

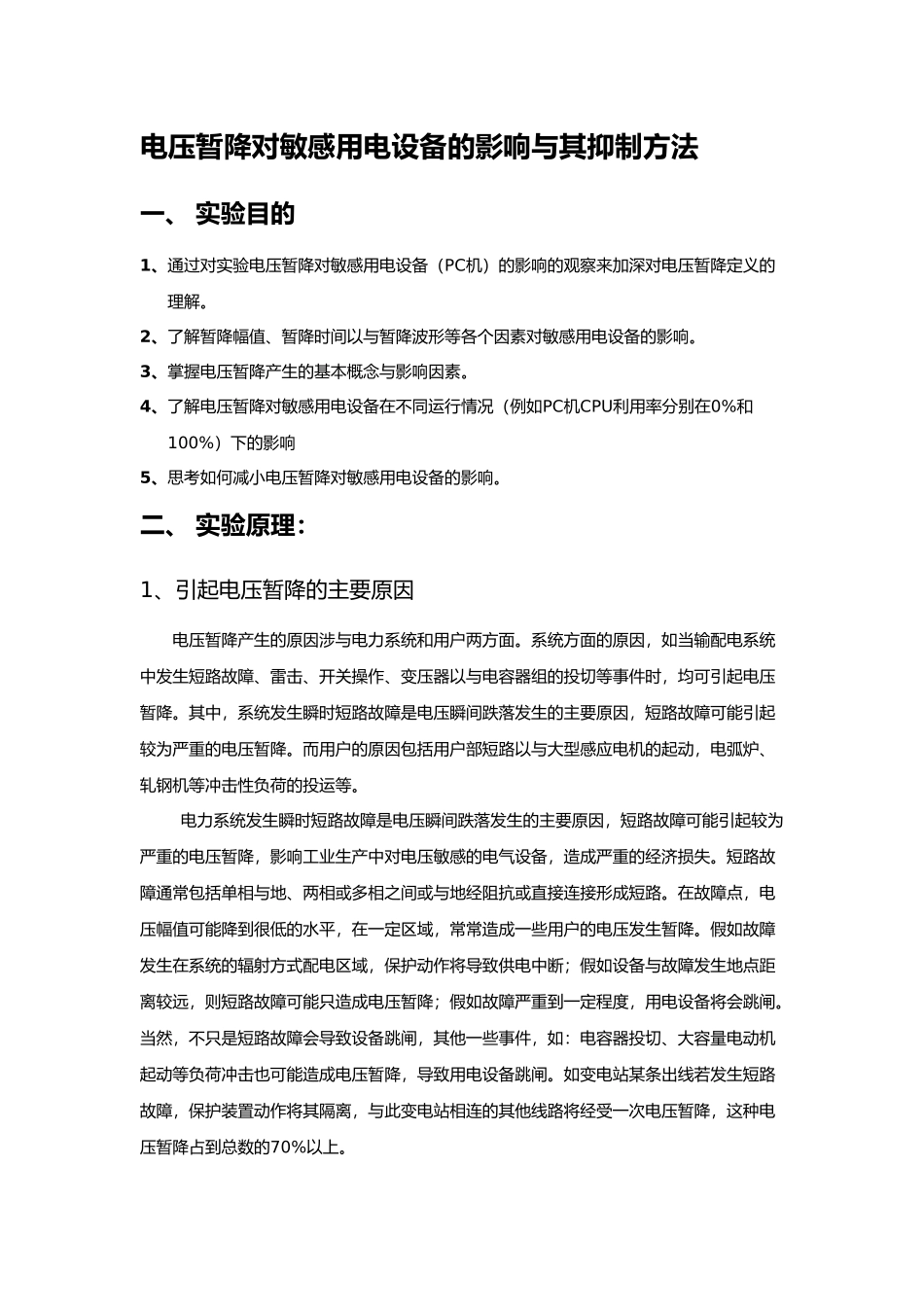

电压暂降实验报告_第1页
1/9
电压暂降实验报告_第2页
2/9
电压暂降实验报告_第3页
3/9
电压暂降对敏感用电设备的影响与其抑制方法一、 实验目的1、通过对实验电压暂降对敏感用电设备(PC机)的影响的观察来加深对电压暂降定义的理解。2、了解暂降幅值、暂降时间以与暂降波形等各个因素对敏感用电设备的影响。3、掌握电压暂降产生的基本概念与影响因素。4、了解电压暂降对敏感用电设备在不同运行情况(例如PC机CPU利用率分别在0%和100%)下的影响5、思考如何减小电压暂降对敏感用电设备的影响。二、 实验原理:1、引起电压暂降的主要原因电压暂降产生的原因涉与电力系统和用户两方面。系统方面的原因,如当输配电系统中发生短路故障、雷击、开关操作、变压器以与电容器组的投切等事件时,均可引起电压暂降。其中,系统发生瞬时短路故障是电压瞬间跌落发生的主要原因,短路故障可能引起较为严重的电压暂降。而用户的原因包括用户部短路以与大型感应电机的起动,电弧炉、轧钢机等冲击性负荷的投运等。电力系统发生瞬时短路故障是电压瞬间跌落发生的主要原因,短路故障可能引起较为严重的电压暂降,影响工业生产中对电压敏感的电气设备,造成严重的经济损失。短路故障通常包括单相与地、两相或多相之间或与地经阻抗或直接连接形成短路。在故障点,电压幅值可能降到很低的水平,在一定区域,常常造成一些用户的电压发生暂降。假如故障发生在系统的辐射方式配电区域,保护动作将导致供电中断;假如设备与故障发生地点距离较远,则短路故障可能只造成电压暂降;假如故障严重到一定程度,用电设备将会跳闸。当然,不只是短路故障会导致设备跳闸,其他一些事件,如:电容器投切、大容量电动机起动等负荷冲击也可能造成电压暂降,导致用电设备跳闸。如变电站某条出线若发生短路故障,保护装置动作将其隔离,与此变电站相连的其他线路将经受一次电压暂降,这种电压暂降占到总数的70%以上。雷击也是造成系统电压暂降的另一主要原因。这在落雷较多的地区尤为明显,雷击时造成的绝缘子闪络或对地放电会使保护装置动作,从而导致供电电压暂降。总体而言,短路故障、感应电动机起动和雷击引起的电压暂降是最主要原因。2、电压暂降抗扰性分析开关电源的恒输入功率特性( 负输入阻抗特性) 使得其电压暂降抗扰性特别强壮, 线路电压降低时, 输入电流自动升高以维持输出电压( 功率) 不变, 以保证负载正常工作。反之亦然。极宽的输入电压围这一特别优点,使开关电源成了应付电压暂降的“专家”。当然, 线路电压暂降太多( 电压过低) 时, 过高的输入...
