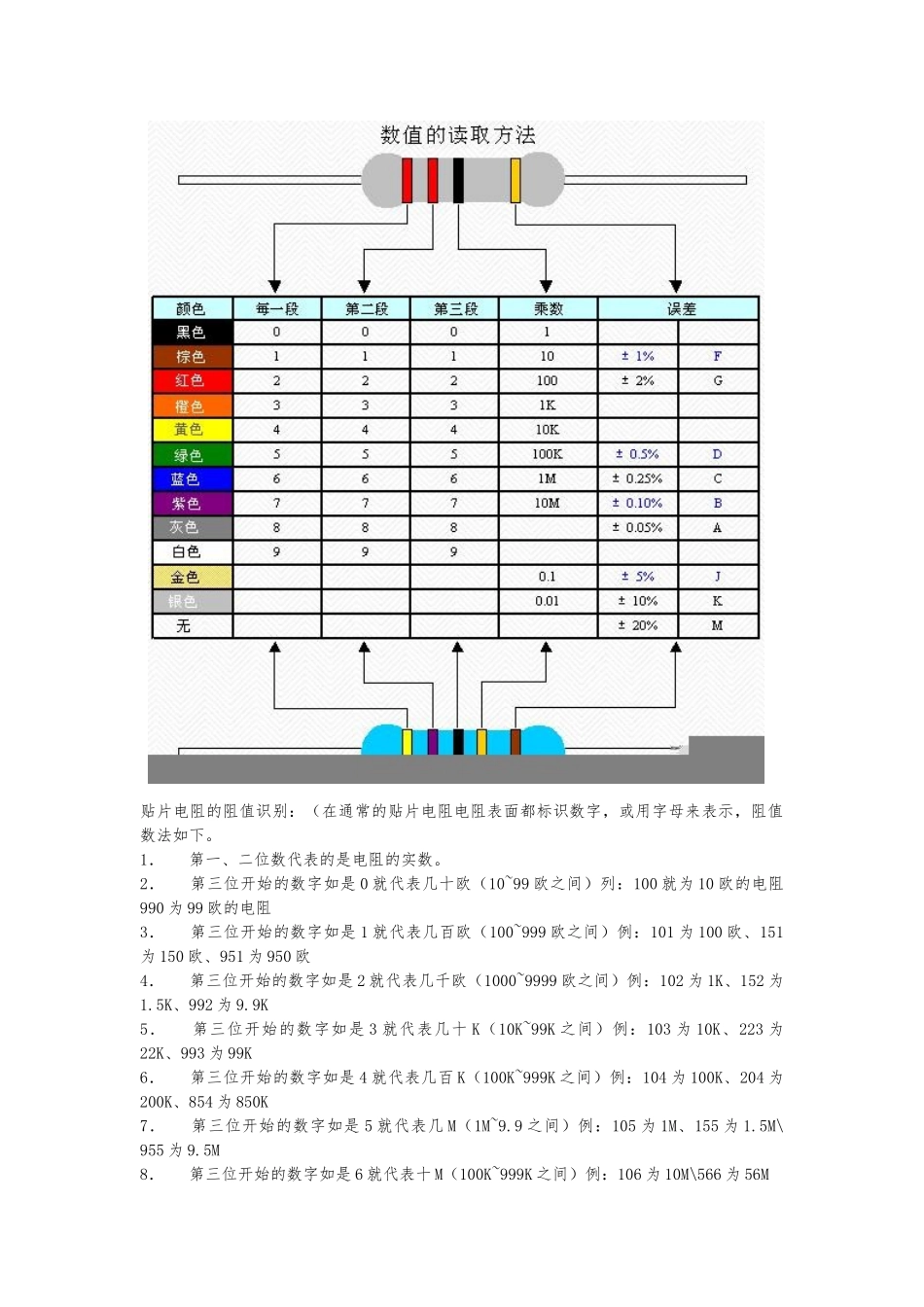

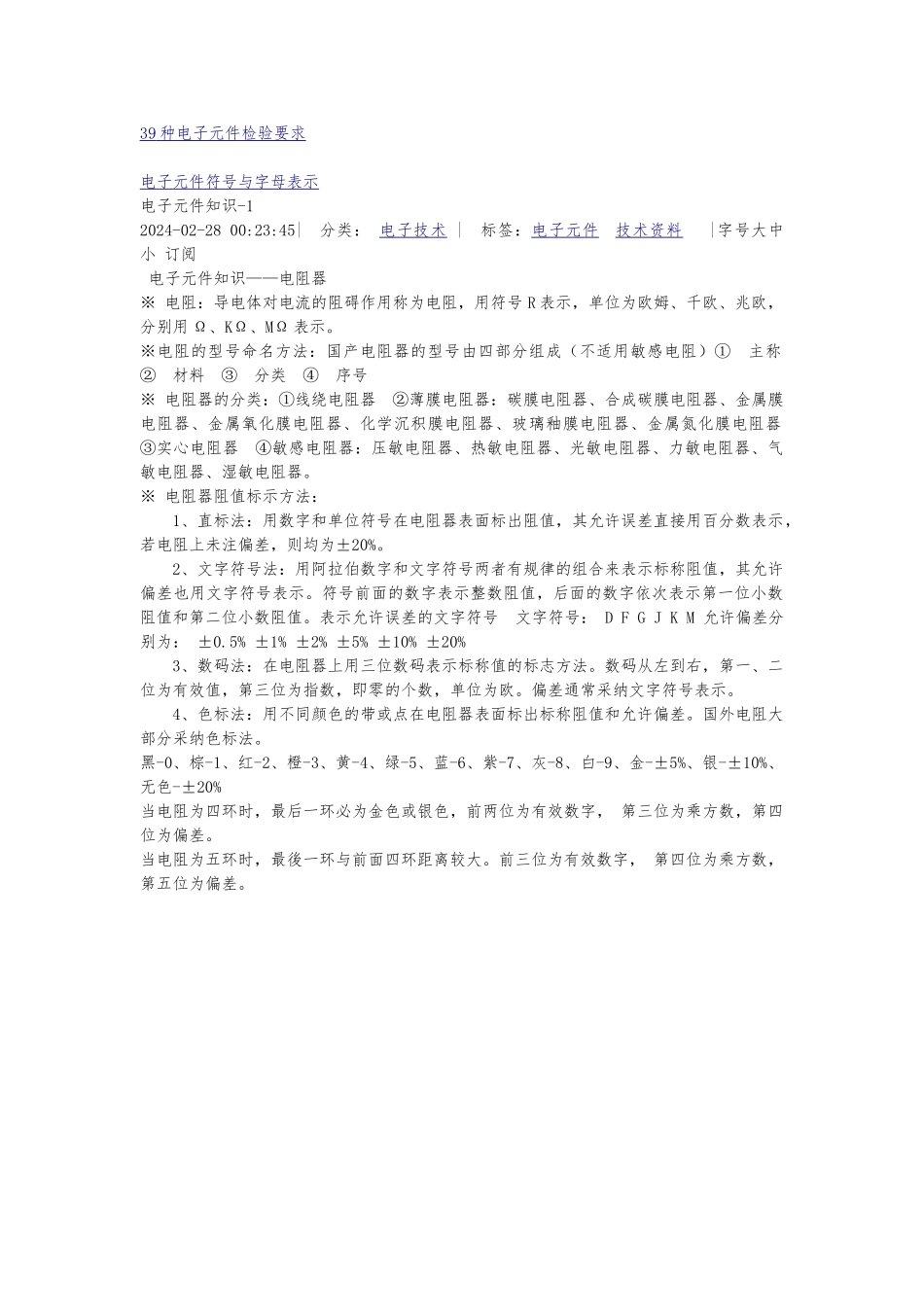

39 种电子元件检验要求 电子元件符号与字母表示电子元件知识-1 2024-02-28 00:23:45| 分类： 电子技术 | 标签：电子元件 技术资料 |字号大中小 订阅 电子元件知识——电阻器※ 电阻：导电体对电流的阻碍作用称为电阻，用符号 R 表示，单位为欧姆、千欧、兆欧，分别用 Ω、KΩ、MΩ 表示。※电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）① 主称 ② 材料 ③ 分类 ④ 序号※ 电阻器的分类：①线绕电阻器 ②薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器 ③实心电阻器 ④敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。※ 电阻器阻值标示方法： 1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。 2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。表示允许误差的文字符号 文字符号： D F G J K M 允许偏差分别为： ±0.5% ±1% ±2% ±5% ±10% ±20% 3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采纳文字符号表示。 4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采纳色标法。黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字， 第三位为乘方数，第四位为偏差。 当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字， 第四位为乘方数，第五位为偏差。 贴片电阻的阻值识别：（在通常的贴片电阻电阻表面都标识数字，或用字母来表示，阻值数法如下。1． 第一、二位数代表的是电阻的实数。2． 第三位开始的数字如是 0 就代表几十欧（10~99 欧之间）列：100 就为 10 欧的电阻990 为 99 欧的电阻3． 第三位开始的数字如是 1 就代表几百欧（100~999 欧之间）例：101 为 100 欧、151为 150 欧、951 为 950 欧4． 第三位开始的数字如是 2 就代表几千欧（1000~9999 欧之...
