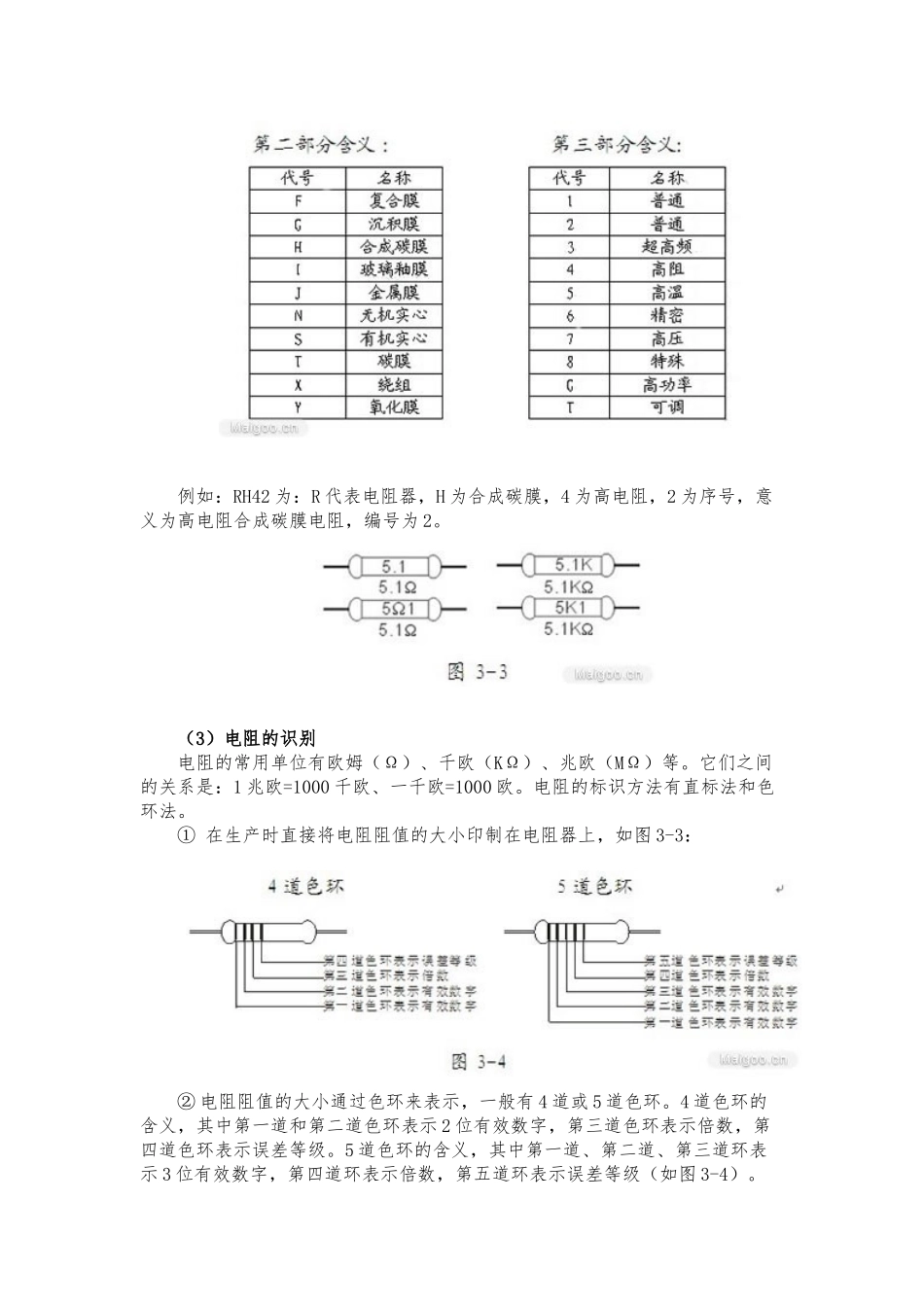

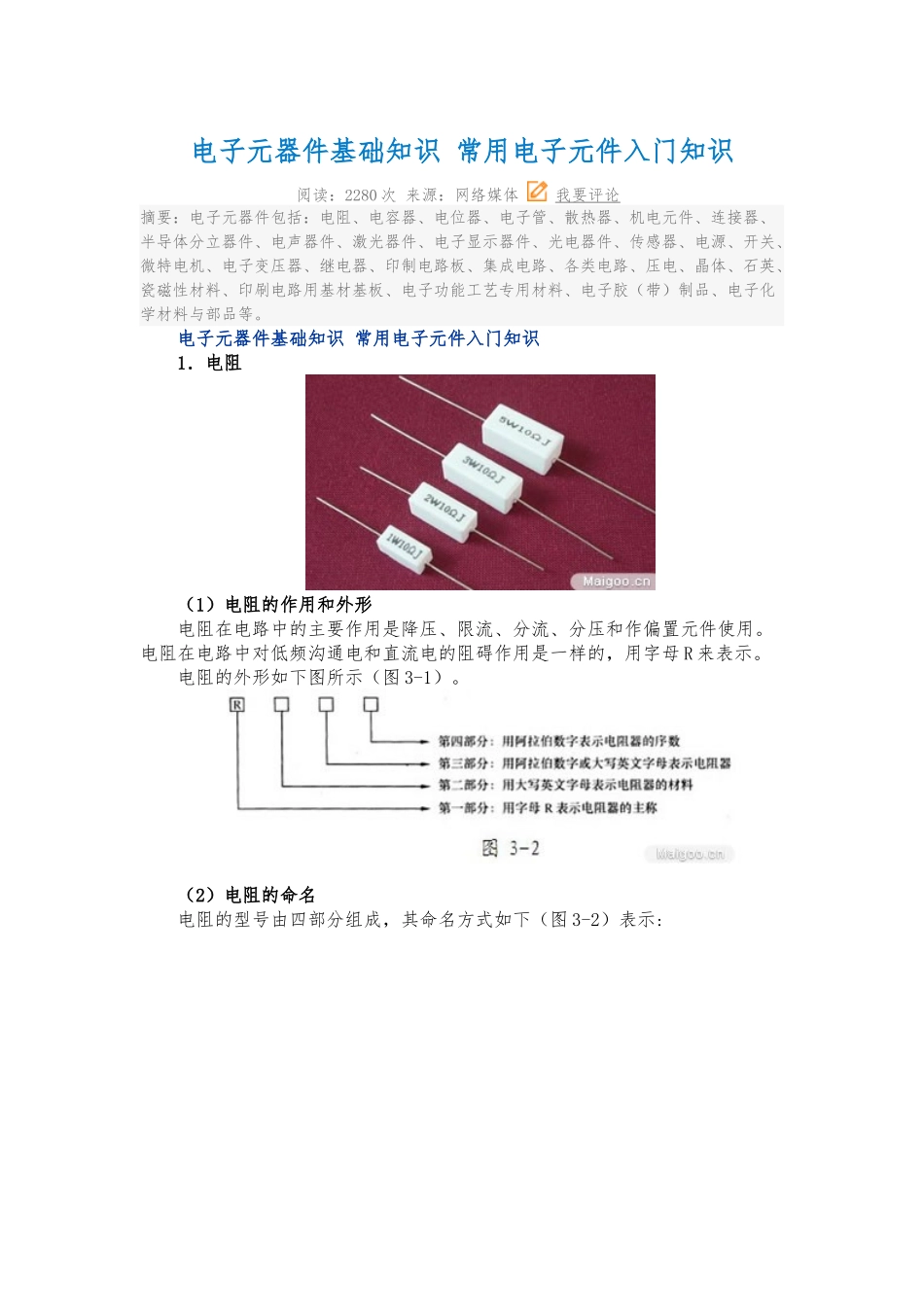

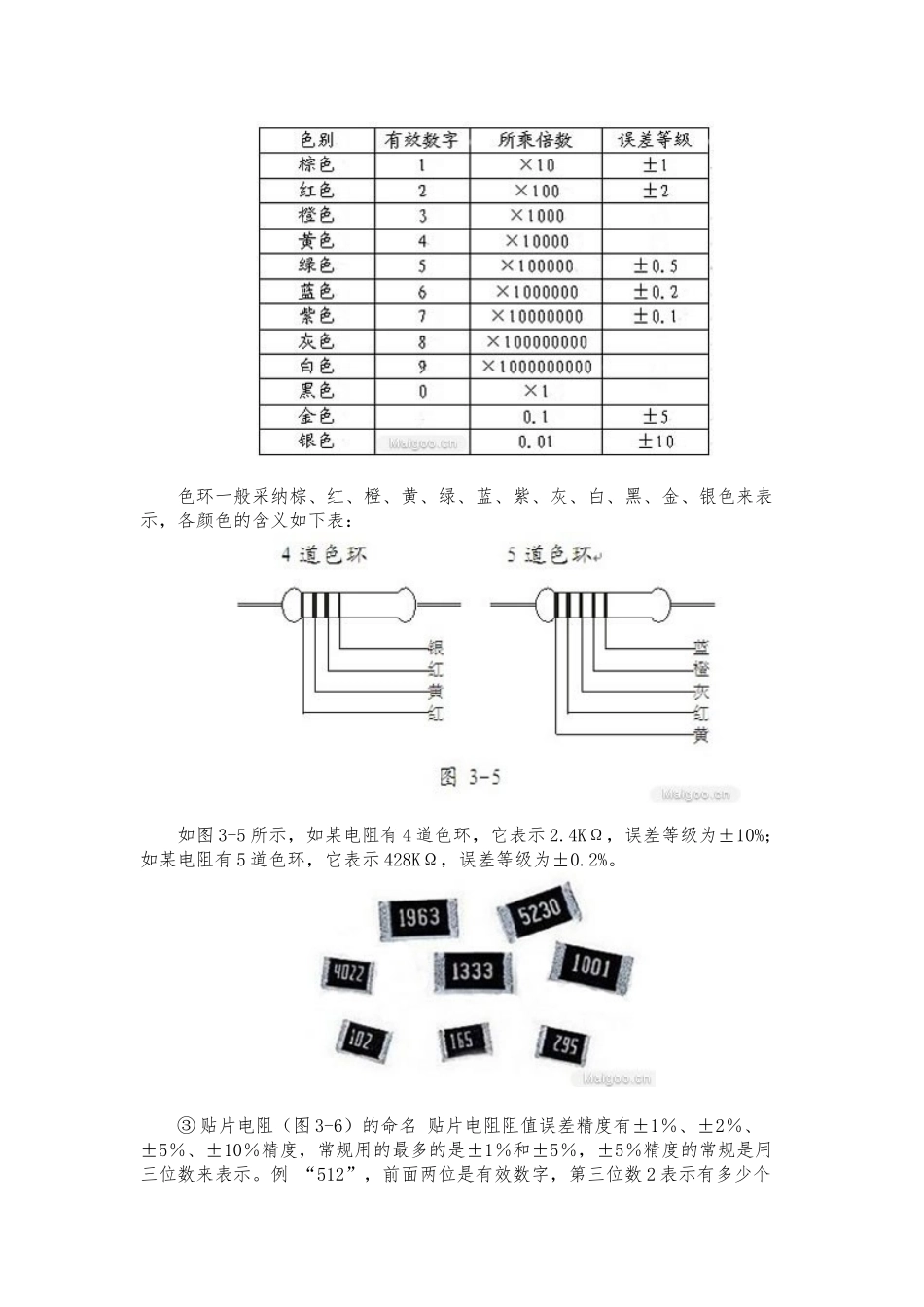

电子元器件基础知识 常用电子元件入门知识阅读:2280 次 来源:网络媒体 我要评论 摘要:电子元器件包括:电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶(带)制品、电子化学材料与部品等。电子元器件基础知识 常用电子元件入门知识1.电阻(1)电阻的作用和外形电阻在电路中的主要作用是降压、限流、分流、分压和作偏置元件使用。电阻在电路中对低频沟通电和直流电的阻碍作用是一样的,用字母 R 来表示。电阻的外形如下图所示(图 3-1)。(2)电阻的命名电阻的型号由四部分组成,其命名方式如下(图 3-2)表示:例如:RH42 为:R 代表电阻器,H 为合成碳膜,4 为高电阻,2 为序号,意义为高电阻合成碳膜电阻,编号为 2。(3)电阻的识别电阻的常用单位有欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)等。它们之间的关系是:1 兆欧=1000 千欧、一千欧=1000 欧。电阻的标识方法有直标法和色环法。① 在生产时直接将电阻阻值的大小印制在电阻器上,如图 3-3:② 电阻阻值的大小通过色环来表示,一般有 4 道或 5 道色环。4 道色环的含义,其中第一道和第二道色环表示 2 位有效数字,第三道色环表示倍数,第四道色环表示误差等级。5 道色环的含义,其中第一道、第二道、第三道环表示 3 位有效数字,第四道环表示倍数,第五道环表示误差等级(如图 3-4)。色环一般采纳棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银色来表示,各颜色的含义如下表:如图 3-5 所示,如某电阻有 4 道色环,它表示 2.4KΩ,误差等级为±10%;如某电阻有 5 道色环,它表示 428KΩ,误差等级为±0.2%。③ 贴片电阻(图 3-6)的命名 贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度,常规用的最多的是±1%和±5%,±5%精度的常规是用三位数来表示。例 “512”,前面两位是有效数字,第三位数 2 表示有多少个零,基本单位是 Ω,这样就是 5100 欧,1000Ω=1KΩ,1000000Ω=1MΩ 为了区分±5%,±1%的电阻,于是±1%的电阻常规多数用 4 位数来表示 ,这样前三位是表示有效数字,第四位表示有多少个零 4531 也就是 4530Ω,也就等于4.53KΩ(4)电阻的分类与特...
