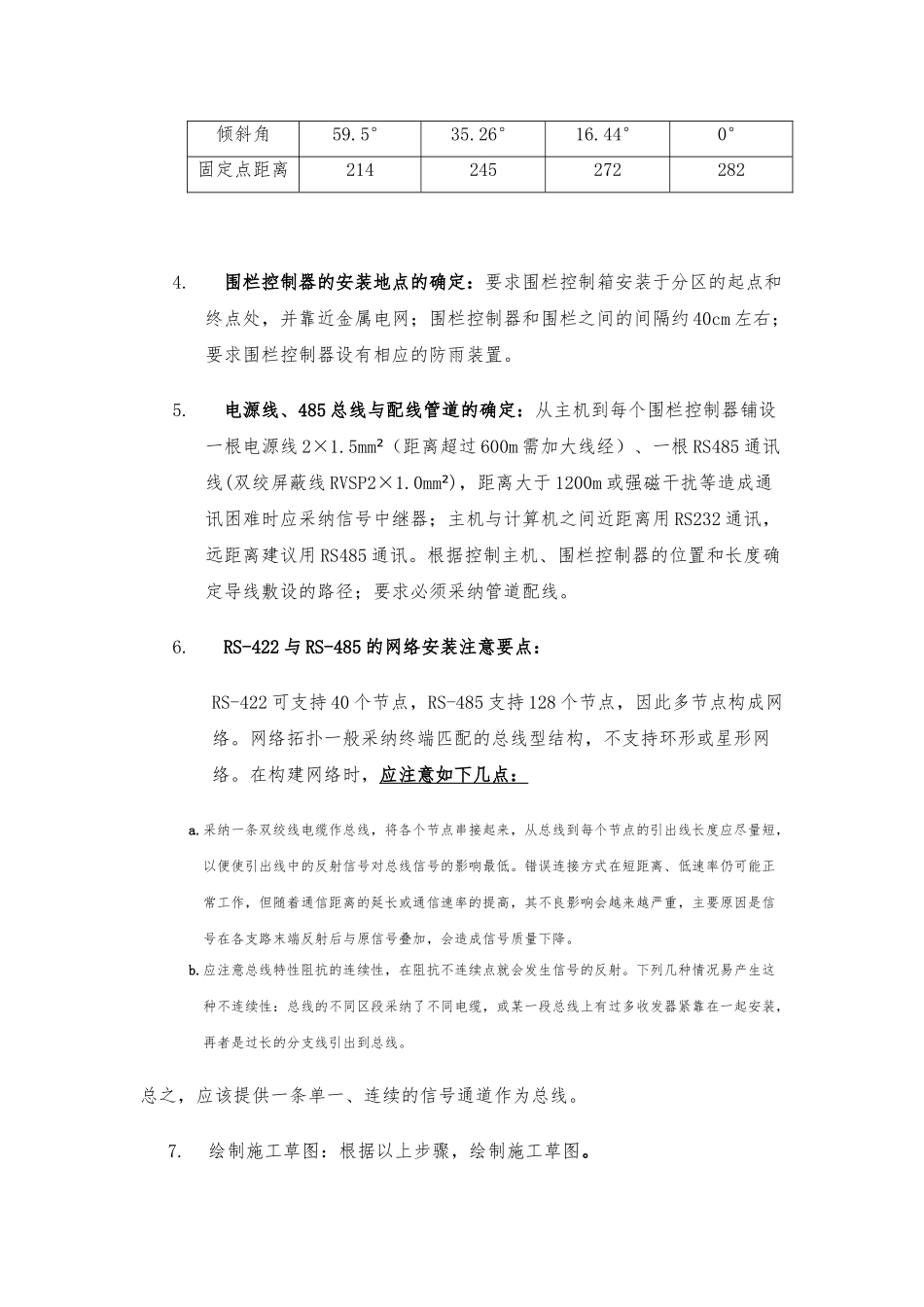

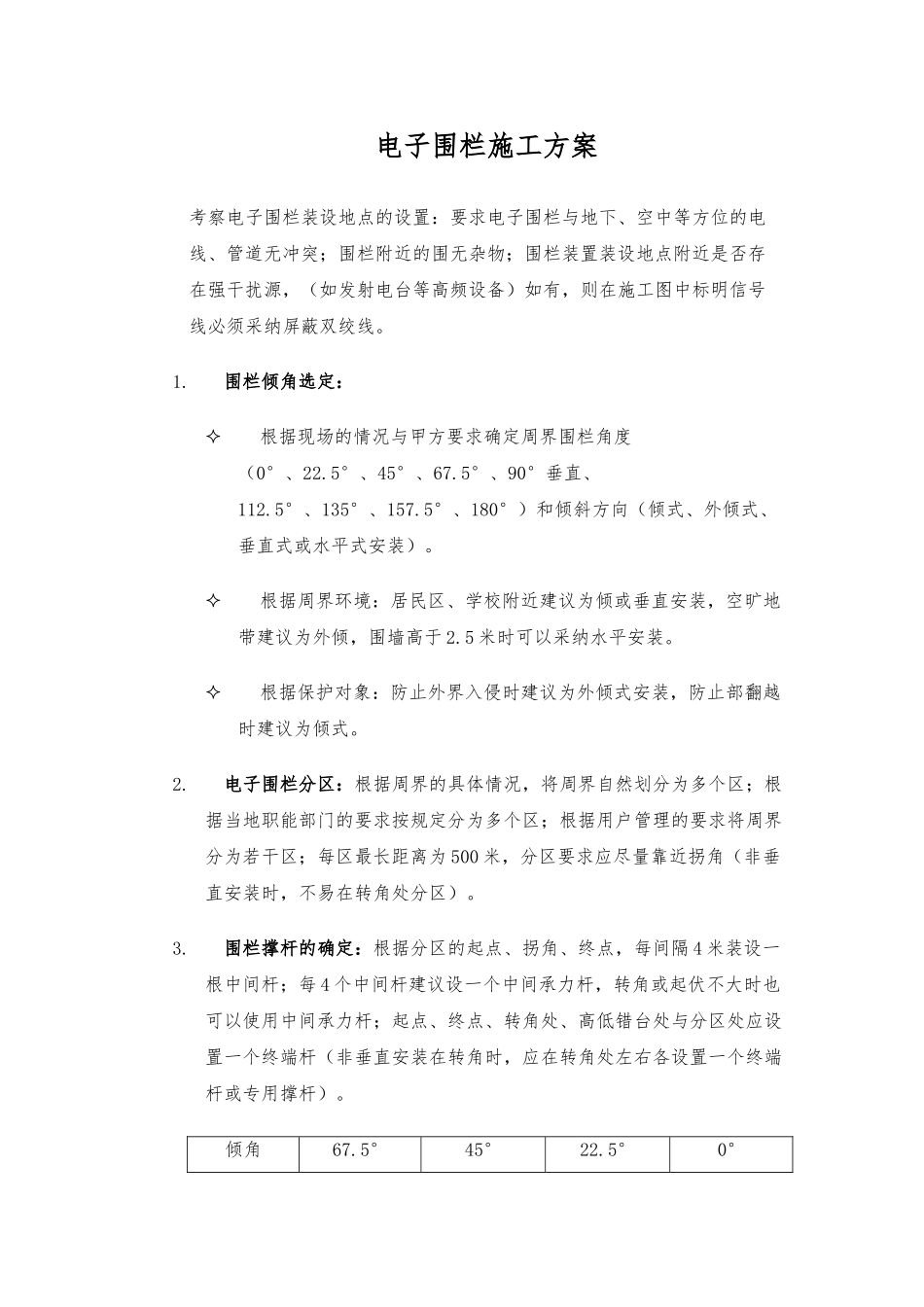

电子围栏施工方案考察电子围栏装设地点的设置:要求电子围栏与地下、空中等方位的电线、管道无冲突;围栏附近的围无杂物;围栏装置装设地点附近是否存在强干扰源,(如发射电台等高频设备)如有,则在施工图中标明信号线必须采纳屏蔽双绞线。1. 围栏倾角选定: 根据现场的情况与甲方要求确定周界围栏角度(0°、22.5°、45°、67.5°、90°垂直、112.5°、135°、157.5°、180°)和倾斜方向(倾式、外倾式、垂直式或水平式安装)。 根据周界环境:居民区、学校附近建议为倾或垂直安装,空旷地带建议为外倾,围墙高于 2.5 米时可以采纳水平安装。 根据保护对象:防止外界入侵时建议为外倾式安装,防止部翻越时建议为倾式。2. 电子围栏分区:根据周界的具体情况,将周界自然划分为多个区;根据当地职能部门的要求按规定分为多个区;根据用户管理的要求将周界分为若干区;每区最长距离为 500 米,分区要求应尽量靠近拐角(非垂直安装时,不易在转角处分区)。3. 围栏撑杆的确定:根据分区的起点、拐角、终点,每间隔 4 米装设一根中间杆;每 4 个中间杆建议设一个中间承力杆,转角或起伏不大时也可以使用中间承力杆;起点、终点、转角处、高低错台处与分区处应设置一个终端杆(非垂直安装在转角时,应在转角处左右各设置一个终端杆或专用撑杆)。倾角67.5°45°22.5°0°倾斜角59.5°35.26°16.44°0°固定点距离2142452722824. 围栏控制器的安装地点的确定:要求围栏控制箱安装于分区的起点和终点处,并靠近金属电网;围栏控制器和围栏之间的间隔约 40cm 左右;要求围栏控制器设有相应的防雨装置。5. 电源线、485 总线与配线管道的确定:从主机到每个围栏控制器铺设一根电源线 2×1.5mm²(距离超过 600m 需加大线经)、一根 RS485 通讯线(双绞屏蔽线 RVSP2×1.0mm )² ,距离大于 1200m 或强磁干扰等造成通讯困难时应采纳信号中继器;主机与计算机之间近距离用 RS232 通讯,远距离建议用 RS485 通讯。根据控制主机、围栏控制器的位置和长度确定导线敷设的路径;要求必须采纳管道配线。6. RS-422 与 RS-485 的网络安装注意要点:RS-422 可支持 40 个节点,RS-485 支持 128 个节点,因此多节点构成网络。网络拓扑一般采纳终端匹配的总线型结构,不支持环形或星形网络。在构建网络时,应注意如下几点:a.采纳一条双绞线电缆作总线,将各个节点串接起来,从总线到每个节点的引出线长度应尽量短,以便...
