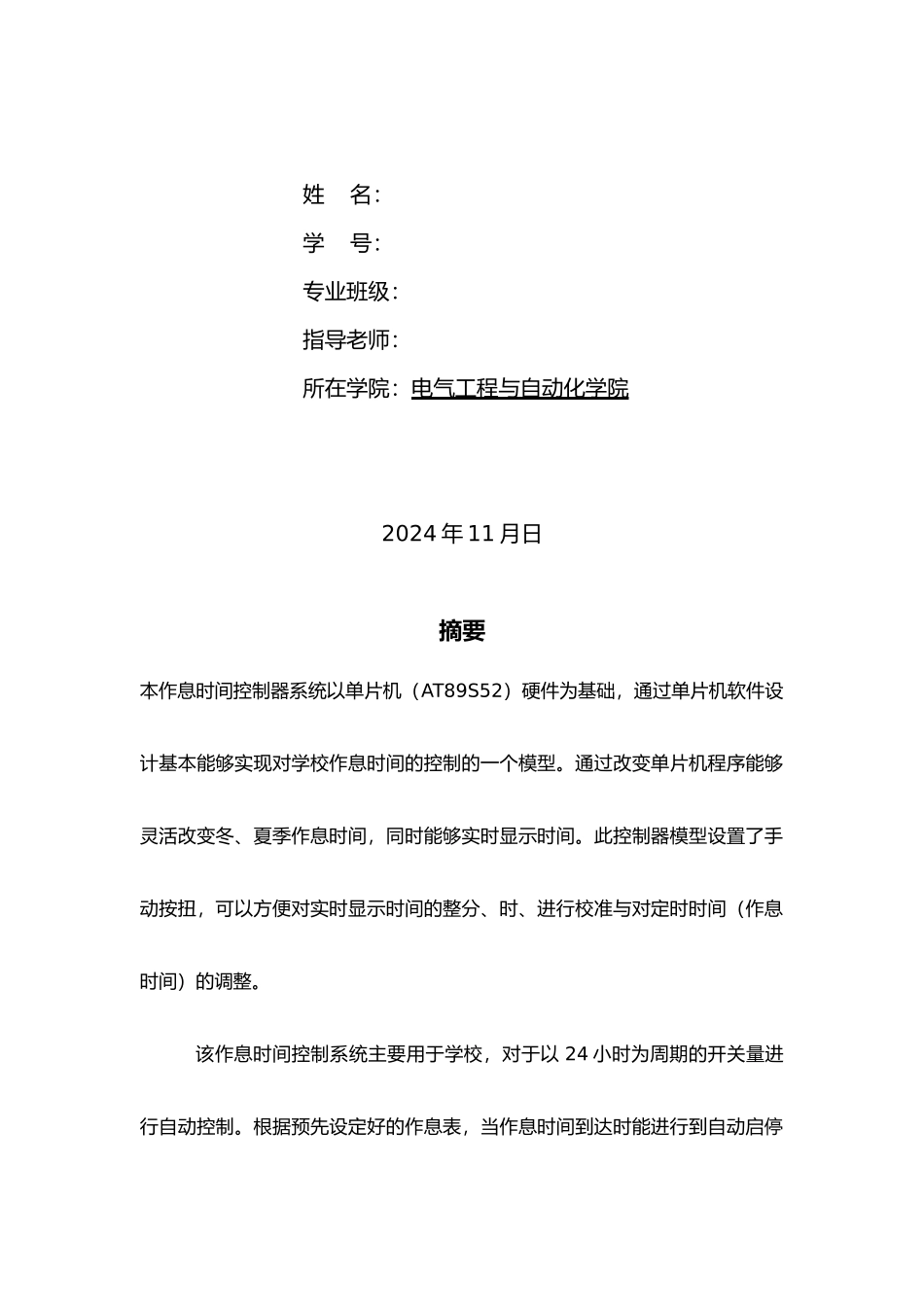

电子设计综合训练之作息时间控制器----------------------- -----------------------日期：理工大学理工大学电子设计综合训练报告题目 作息时间控制器姓 名：学 号：专业班级：指导老师：所在学院：电气工程与自动化学院2024 年 11 月日摘要本作息时间控制器系统以单片机（AT89S52）硬件为基础，通过单片机软件设计基本能够实现对学校作息时间的控制的一个模型。通过改变单片机程序能够灵活改变冬、夏季作息时间，同时能够实时显示时间。此控制器模型设置了手动按扭，可以方便对实时显示时间的整分、时、进行校准与对定时时间（作息时间）的调整。该作息时间控制系统主要用于学校，对于以 24 小时为周期的开关量进行自动控制。根据预先设定好的作息表，当作息时间到达时能进行到自动启停控制电路，完成对外部设备的控制如：蜂鸣器、闪耀灯等。在设计该作息时间控制器时，主要应用单片机部的两个定时计数器TR0、TR1 分别实现实时时钟和 4 位七断显示器显示时间的功能。两个定时计数器都采纳中断的方式，定时计数器 TR0 对秒进行计数，TR1 用于定时扫描数码管。按键 KEY1、KEY2 分别用来调整小时和分钟，按键 KEY3 用来进行功能切换，KEY4 用来切换作息时间。发光二极管 LED1 的闪动用来对秒的计数，蜂鸣器用来进行到时提示。通过对软件的精心设计，此作息时间控制模型能够准确的显示实时时间，并且具有较为精确的控制时间，系统具有较强的稳定性和抗干扰能力。通过用上术按键实现对单片机的控制，体现出系统操作简单、可执行性强。由于用单片机与外围简单部件实现，从而使成本大大缩减。关键词 作息时间控制器 单片机（AT89S52） 自动控制目录1 概述 …………………………………………………………………………… 1.1 功能描述…………………………………………………………………… 1.2 设计的主要容……………………………………………………………2 系统总体方案与硬件设计 2.1 系统总体方案2.2 硬件设计（要求：每个电路的设计过程）2.2.1 单片机与存储器选择…………………………………………………2.2.1 时钟与复位电路的设计………………………………………………2.2.2 LED 显示电路设计……………………………………………………2.2.3 按键电路设计…………………………………………………………2.2.4 蜂鸣器电路设计………………………………………………………3 软件设计（每个程序要有流程图...
