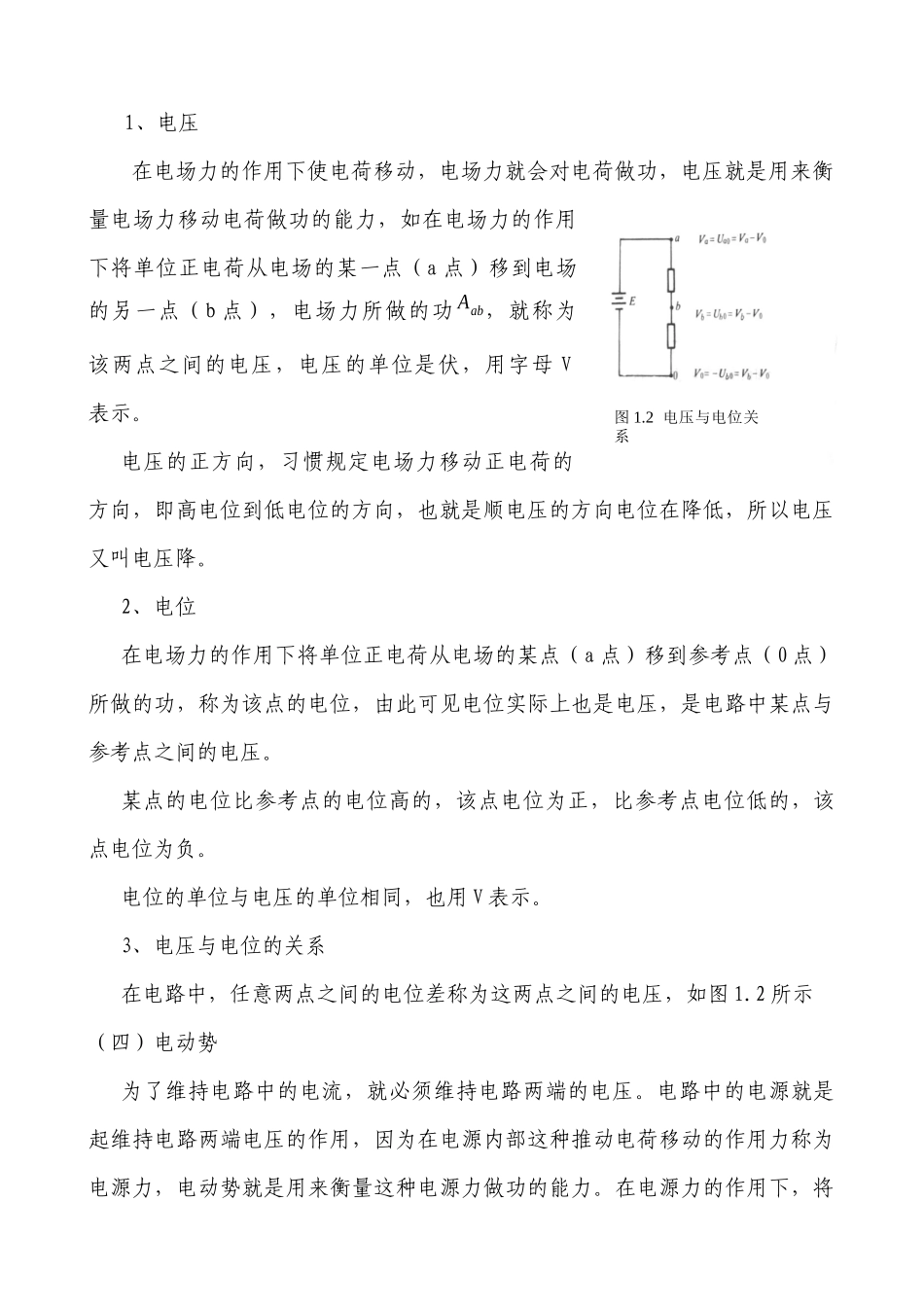

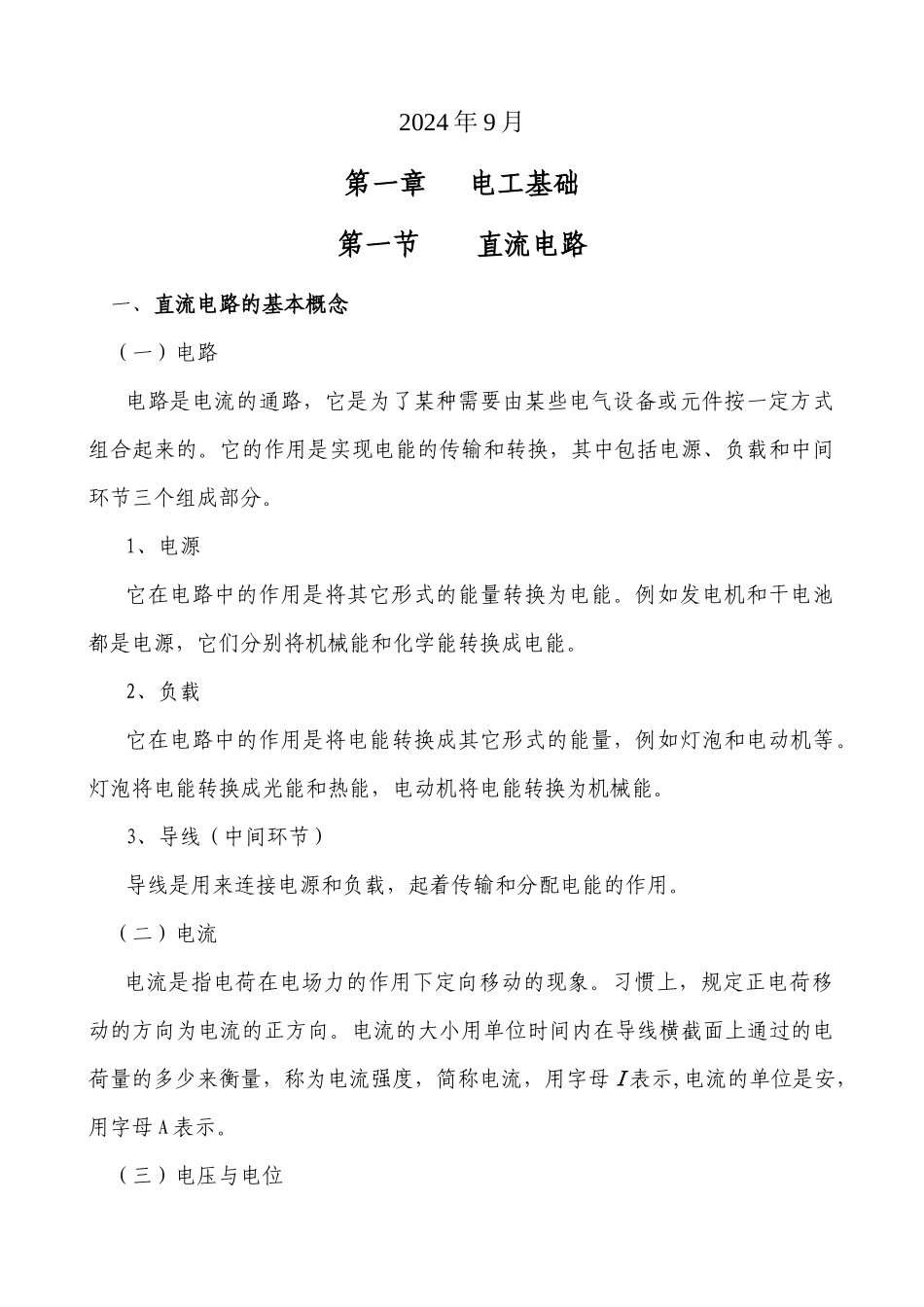

电工企业内部取证学习资料热电三分公司培训科编制2024 年 9 月第一章 电工基础第一节 直流电路 一、直流电路的基本概念（一）电路 电路是电流的通路，它是为了某种需要由某些电气设备或元件按一定方式组合起来的。它的作用是实现电能的传输和转换，其中包括电源、负载和中间环节三个组成部分。1、电源它在电路中的作用是将其它形式的能量转换为电能。例如发电机和干电池都是电源，它们分别将机械能和化学能转换成电能。2、负载它在电路中的作用是将电能转换成其它形式的能量，例如灯泡和电动机等。灯泡将电能转换成光能和热能，电动机将电能转换为机械能。3、导线（中间环节）导线是用来连接电源和负载，起着传输和分配电能的作用。（二）电流电流是指电荷在电场力的作用下定向移动的现象。习惯上，规定正电荷移动的方向为电流的正方向。电流的大小用单位时间内在导线横截面上通过的电荷量的多少来衡量，称为电流强度，简称电流，用字母 I 表示,电流的单位是安，用字母 A 表示。 （三）电压与电位图 1.2 电压与电位关系1、电压在电场力的作用下使电荷移动，电场力就会对电荷做功，电压就是用来衡量电场力移动电荷做功的能力，如在电场力的作用下将单位正电荷从电场的某一点（a 点）移到电场的另一点（b 点），电场力所做的功 Aab，就称为该两点之间的电压，电压的单位是伏，用字母 V表示。电压的正方向，习惯规定电场力移动正电荷的方向，即高电位到低电位的方向，也就是顺电压的方向电位在降低，所以电压又叫电压降。2、电位在电场力的作用下将单位正电荷从电场的某点（a 点）移到参考点（0 点）所做的功，称为该点的电位，由此可见电位实际上也是电压，是电路中某点与参考点之间的电压。 某点的电位比参考点的电位高的，该点电位为正，比参考点电位低的，该点电位为负。电位的单位与电压的单位相同，也用 V 表示。3、电压与电位的关系在电路中，任意两点之间的电位差称为这两点之间的电压，如图 1.2 所示（四）电动势为了维持电路中的电流，就必须维持电路两端的电压。电路中的电源就是起维持电路两端电压的作用，因为在电源内部这种推动电荷移动的作用力称为电源力，电动势就是用来衡量这种电源力做功的能力。在电源力的作用下，将图 1.3 电阻电路图单位正电荷从电源负极移到正极所做的功，称为电源电动势，用字母 E 表示，电动势的单位与电压相同，也用 V 表示。电动势的正向是从负极指向正极，也就是从电源的...
