电气一次试验作业指导书VIP专享

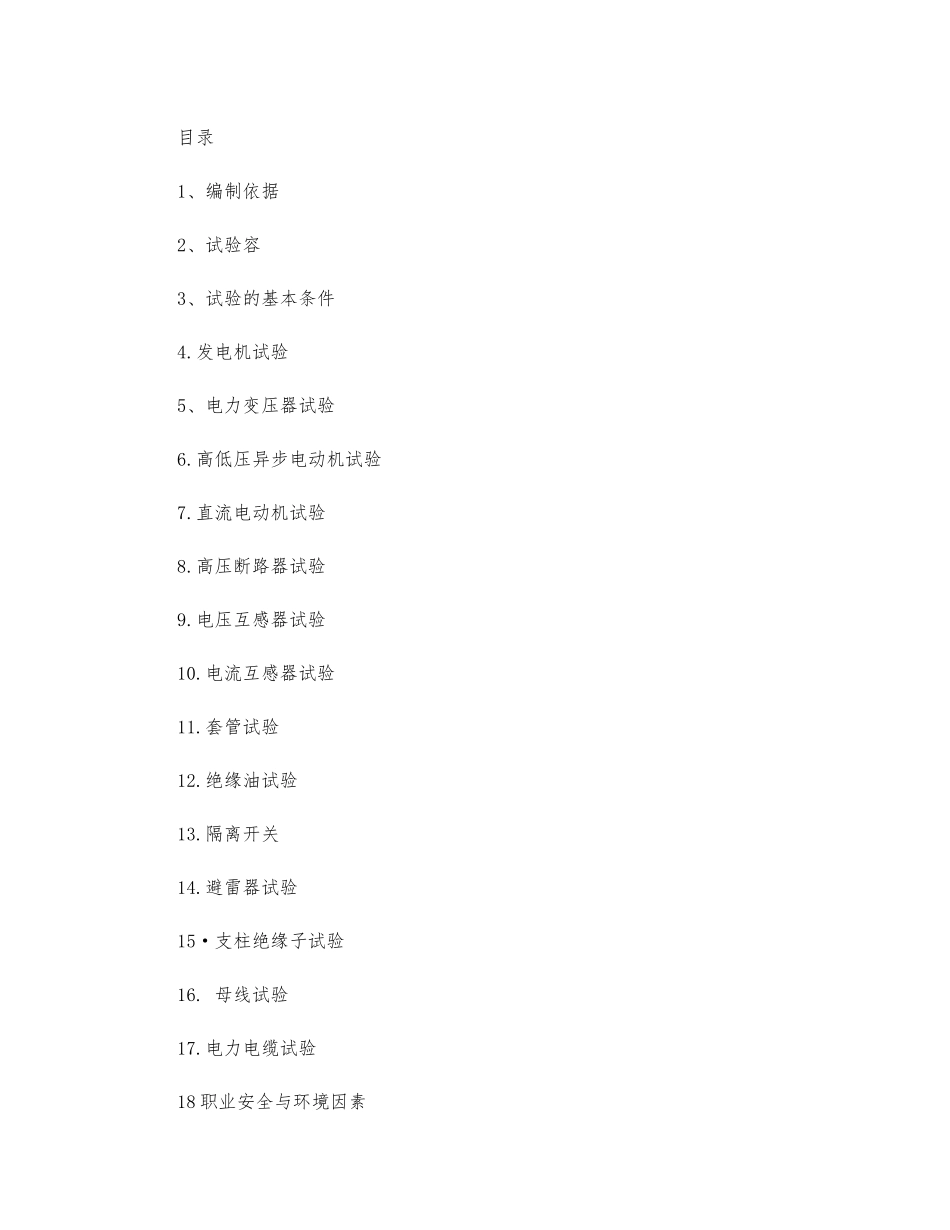

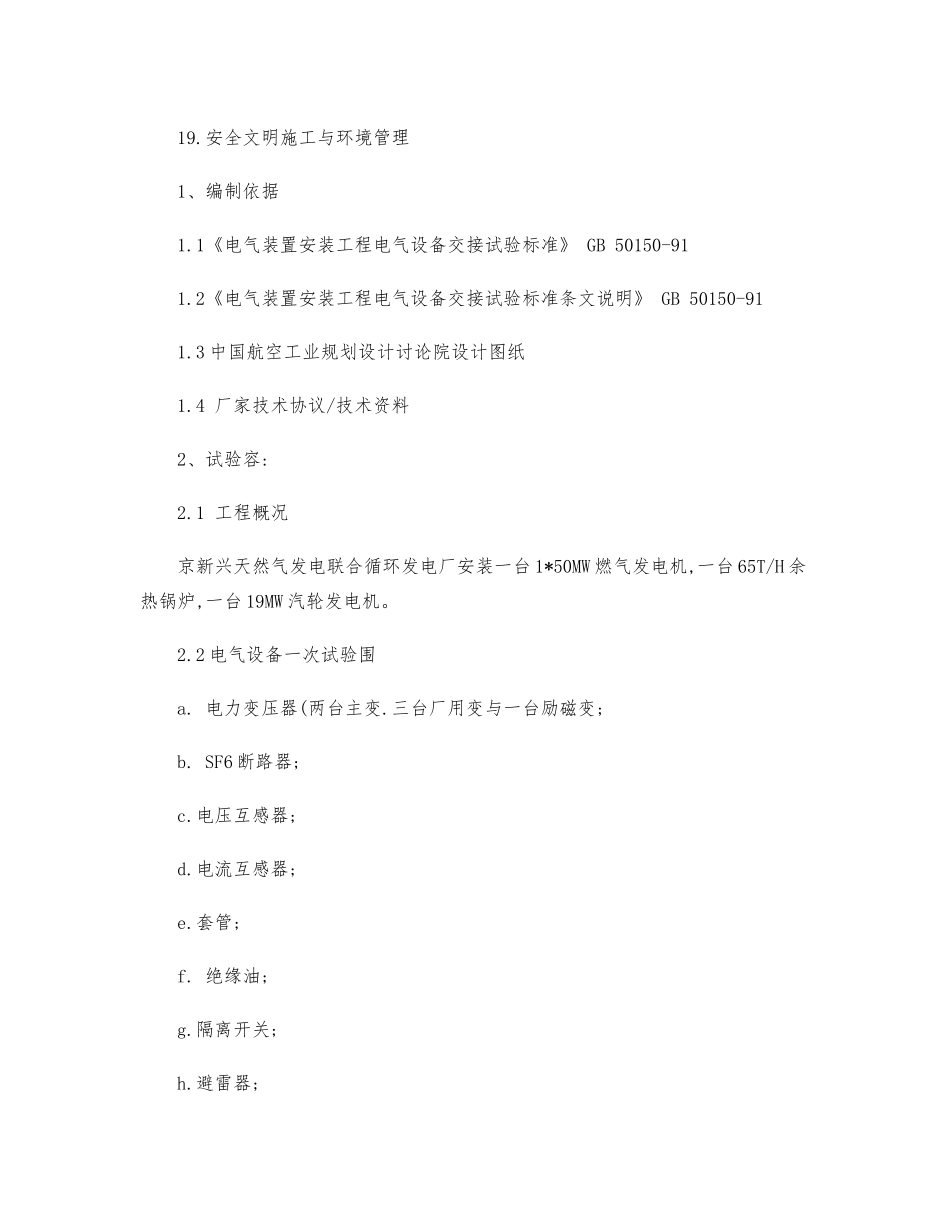

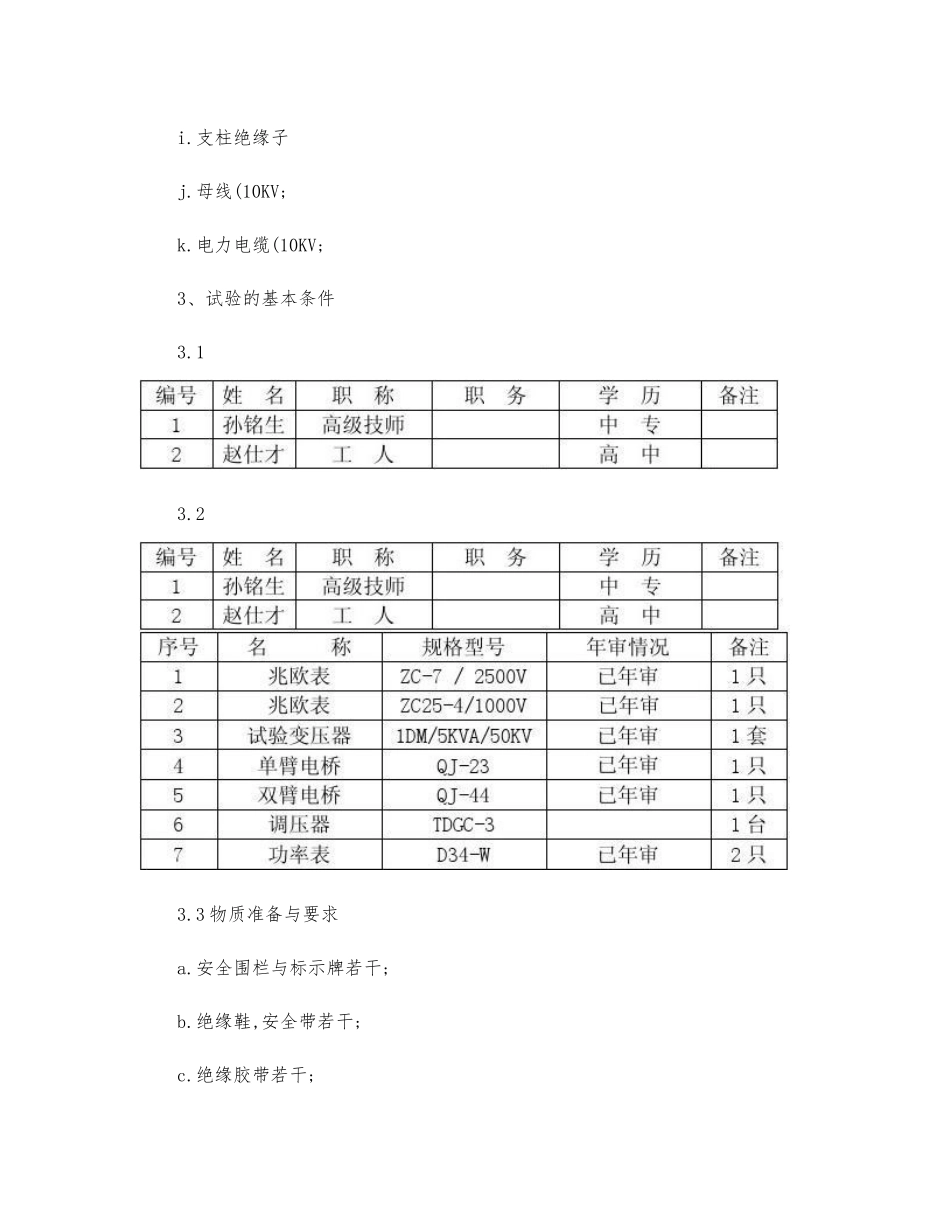

目录1、编制依据2、试验容3、试验的基本条件4.发电机试验5、电力变压器试验6.高低压异步电动机试验7.直流电动机试验8.高压断路器试验9.电压互感器试验10.电流互感器试验11.套管试验12.绝缘油试验13.隔离开关14.避雷器试验15·支柱绝缘子试验16. 母线试验17.电力电缆试验18 职业安全与环境因素19.安全文明施工与环境管理1、编制依据1.1《电气装置安装工程电气设备交接试验标准》 GB 50150-911.2《电气装置安装工程电气设备交接试验标准条文说明》 GB 50150-911.3 中国航空工业规划设计讨论院设计图纸1.4 厂家技术协议/技术资料2、试验容:2.1 工程概况京新兴天然气发电联合循环发电厂安装一台 1*50MW 燃气发电机,一台 65T/H 余热锅炉,一台 19MW 汽轮发电机。2.2 电气设备一次试验围a. 电力变压器(两台主变.三台厂用变与一台励磁变;b. SF6 断路器;c.电压互感器;d.电流互感器;e.套管;f. 绝缘油;g.隔离开关;h.避雷器;i.支柱绝缘子j.母线(10KV;k.电力电缆(10KV;3、试验的基本条件3.13.23.3 物质准备与要求a.安全围栏与标示牌若干;b.绝缘鞋,安全带若干;c.绝缘胶带若干;d.对讲机 1 对;e.4 米竹梯 1 个;f.扳手 8 寸 4 个,其它专用工具若干套;3.4 作业环境与其它应具备条件3.4.1 电气一次设备安装基本完,场地平整。3.4.2 试验现场应尽可能清洁,照明充足。3.4.3 试验人员应熟悉被试设备周围环境情况。3.4.4 所有试验人员必须了解被试设备的产品使用说明书与其结构原理,了解电气装置安装工程施工与验收规的相关部分,熟悉电气试验作业指导书,熟悉试验标准和要求,熟悉测试仪器,对试验结果能进行分析并做出结论。3.4.5 试验前必须接受技术交底,拟好试验结果记录表格,做到试验完,记录清楚,报告与时完成。3.4.6 试验设备应接地良好,试验人员应有良好的绝缘保护措施, 所使用的工具应有绝缘把手。3.4.7 试验必须有操作人、监护人至少各一名,并在试验前分工明确。在进行较复杂试验时, 所有成员分工应职责明确, 以便工作顺利进行,一旦发现意外时能与时处理。3.4.8 试验电源要求电压稳定,容量足够,试验接线要考虑操作方便,无论出现故障或每次试验结束均应能与时断开电源。接线时要有防止短路、接地的保护装置,电源导线绝缘应良好并敷设合理,以免受损坏与造成触电危险。3.4.9 试验设备的选择要注意型式、容量、规格,仪表选择要注意型式、精度、规格、阻等。3.4.10 本指导书编写容是根据已有试验设备实行的试验方法,在实际工作...
