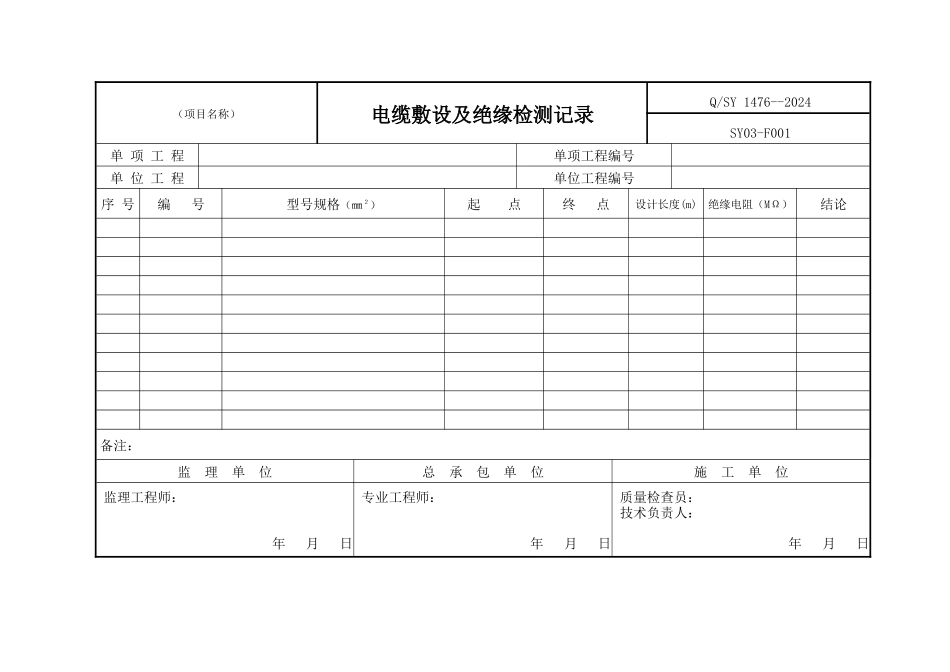

A.9 电气安装工程施工及质量检验记录用表格式（SYO3-F001 --- SY03-F030）（项目名称）电缆敷设及绝缘检测记录Q/SY 1476--2024SY03-F001单 项 工 程单项工程编号单 位 工 程单位工程编号序 号编 号型号规格（㎜２）起 点终 点设计长度(m)绝缘电阻（MΩ）结论备注： 监 理 单 位总 承 包 单 位施 工 单 位 监理工程师： 年 月 日专业工程师： 年 月 日质量检查员： 技术负责人： 年 月 日（项目名称）变压器安装检查记录Q/SY 1476--2024SY03-F002单 项 工 程单项工程编号单 位 工 程单位工程编号名 称位 号型 号额定容量（kVA）制 造 厂额定电压（kV）冷却方式出厂日期额定电流（A）总重量（㎏）出厂编号检 查 内 容检查结果1本体安装中心线、标高符合设计要求，顶盖沿气体继电器气流方向有 1％～1.5％的升高坡度2安装（不安装）滚轮就位后用制动装置（可拆卸的固定装置）固定3散热器安装符合要求4油路中全部阀门灵活、开闭正确，法兰处密封良好5储油柜安装符合要求，油位指示真实油位，无假油位现象6瓷套管表面无裂缝及伤痕，清擦洁净7充油套管安装正确，密封良好，油位指示正确8压力释放阀安装及接线正确9安全气道及防爆膜片安装正确10吸湿器管路畅通，吸湿剂干躁、油封正确11气体继电器、温度计试验合格，安装及接线正确12风扇电动机及叶片牢固，转动灵活，方向正确，无震动和过热现象13电气线路排列整齐、防油，接线盒密封良好14绝缘油合格，注油至正确油位，箱体上的阀门已开启，并经静置、排气15接地线规格符合设计要求，连接可靠16分接开关位置已置 位17整体密封检查无漏油或渗油结论备注监 理 单 位总 承 包 单 位施 工 单 位 监理工程师： 年 月 日 专业工程师： 年 月 日 质量检查员： 技术负责人： 年 月 日（项目名称）电气盘（屏）、柜安装检查记录Q/SY 1476--2024SY03-F003单 项 工 程单项工程编号单 位 工 程单位工程编号名 称图 号柜 号台 数检 查 内 容检查结果1基础型钢已共检合格2柜安装最大偏差垂直度盘顶部水平偏差柜 面 偏 差盘间接缝相邻两盘成列盘相邻两盘成列盘允许值（mm）实测值（mm）3外观、漆层完好，安装件、备件、操作专用工具、产品技术文件齐全4柜内电器安装牢固，型号、规格与设计相符5柜内母线规格、材质、对地和相间距离符合设计和法律规范要求6母线安装、连接符合法律规范要求，连接螺栓应用力矩扳手紧固7柜体...
