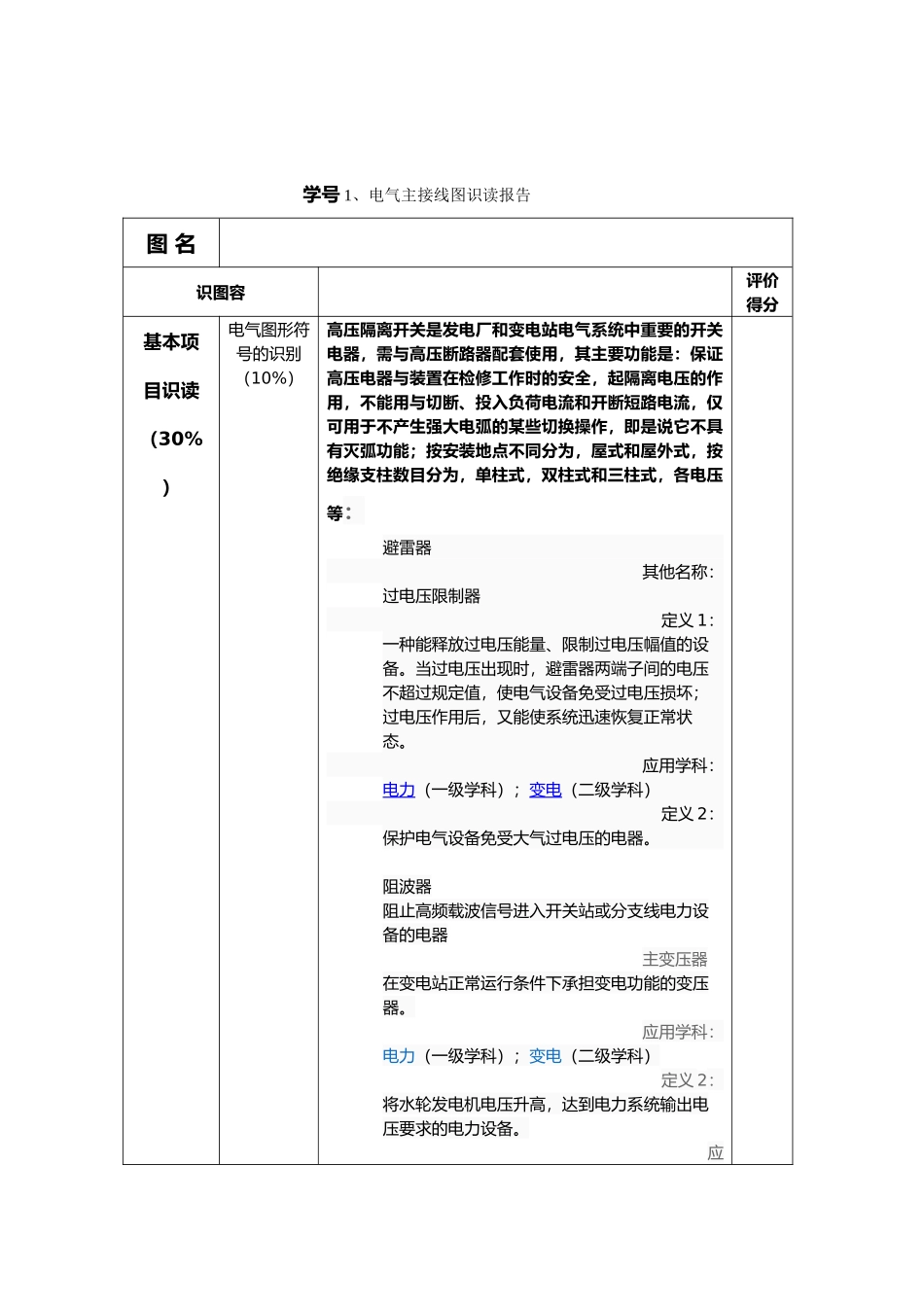

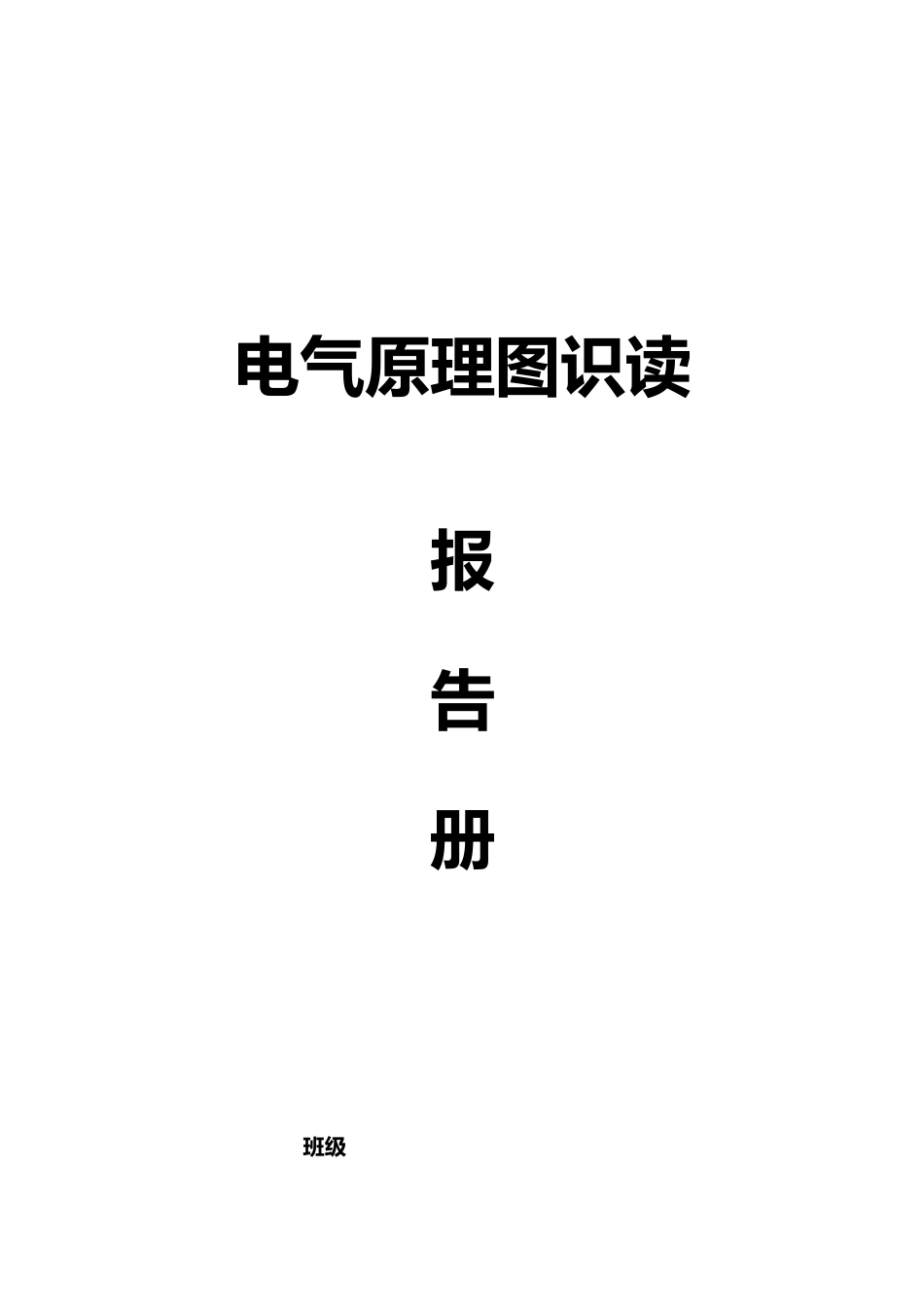

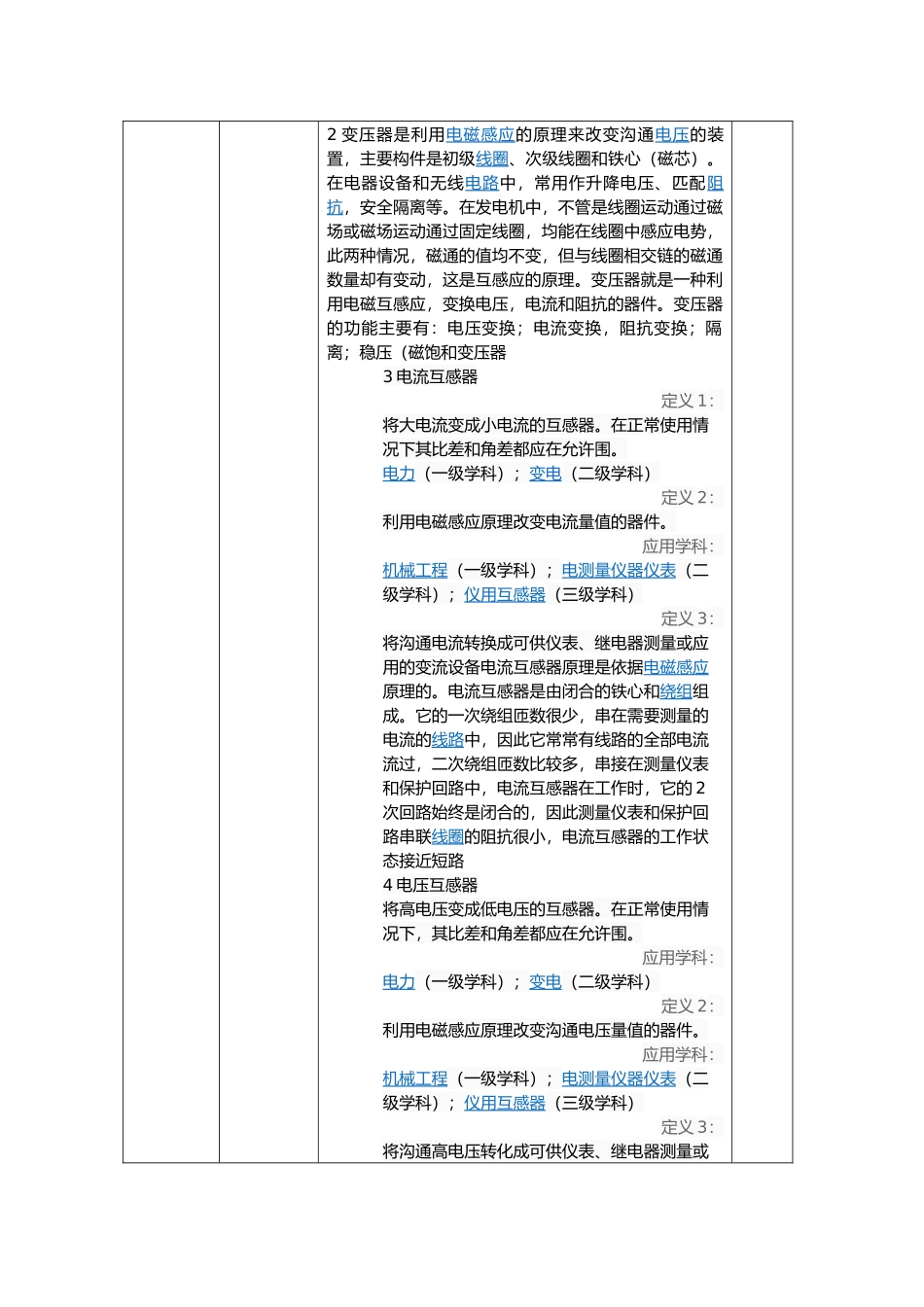

电气原理图识读报告册班级学号 1、电气主接线图识读报告图 名识图容评价得分基本项目识读(30%)电气图形符号的识别(10%)高压隔离开关是发电厂和变电站电气系统中重要的开关电器,需与高压断路器配套使用,其主要功能是:保证高压电器与装置在检修工作时的安全,起隔离电压的作用,不能用与切断、投入负荷电流和开断短路电流,仅可用于不产生强大电弧的某些切换操作,即是说它不具有灭弧功能;按安装地点不同分为,屋式和屋外式,按绝缘支柱数目分为,单柱式,双柱式和三柱式,各电压等:避雷器其他名称:过电压限制器 定义 1:一种能释放过电压能量、限制过电压幅值的设备。当过电压出现时,避雷器两端子间的电压不超过规定值,使电气设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态。 应用学科:电力(一级学科);变电(二级学科) 定义 2:保护电气设备免受大气过电压的电器。 阻波器阻止高频载波信号进入开关站或分支线电力设备的电器主变压器 在变电站正常运行条件下承担变电功能的变压器。应用学科:电力(一级学科);变电(二级学科)定义 2:将水轮发电机电压升高,达到电力系统输出电压要求的电力设备。应2 变压器是利用电磁感应的原理来改变沟通电压的装置,主要构件是初级线圈、次级线圈和铁心(磁芯)。在电器设备和无线电路中,常用作升降电压、匹配阻抗,安全隔离等。在发电机中,不管是线圈运动通过磁场或磁场运动通过固定线圈,均能在线圈中感应电势,此两种情况,磁通的值均不变,但与线圈相交链的磁通数量却有变动,这是互感应的原理。变压器就是一种利用电磁互感应,变换电压,电流和阻抗的器件。变压器的功能主要有:电压变换;电流变换,阻抗变换;隔离;稳压(磁饱和变压器3 电流互感器定义 1:将大电流变成小电流的互感器。在正常使用情况下其比差和角差都应在允许围。电力(一级学科);变电(二级学科)定义 2:利用电磁感应原理改变电流量值的器件。应用学科:机械工程(一级学科);电测量仪器仪表(二级学科);仪用互感器(三级学科)定义 3:将沟通电流转换成可供仪表、继电器测量或应用的变流设备电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它常常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的 2次回路始终是闭合的,因此测量仪表...
