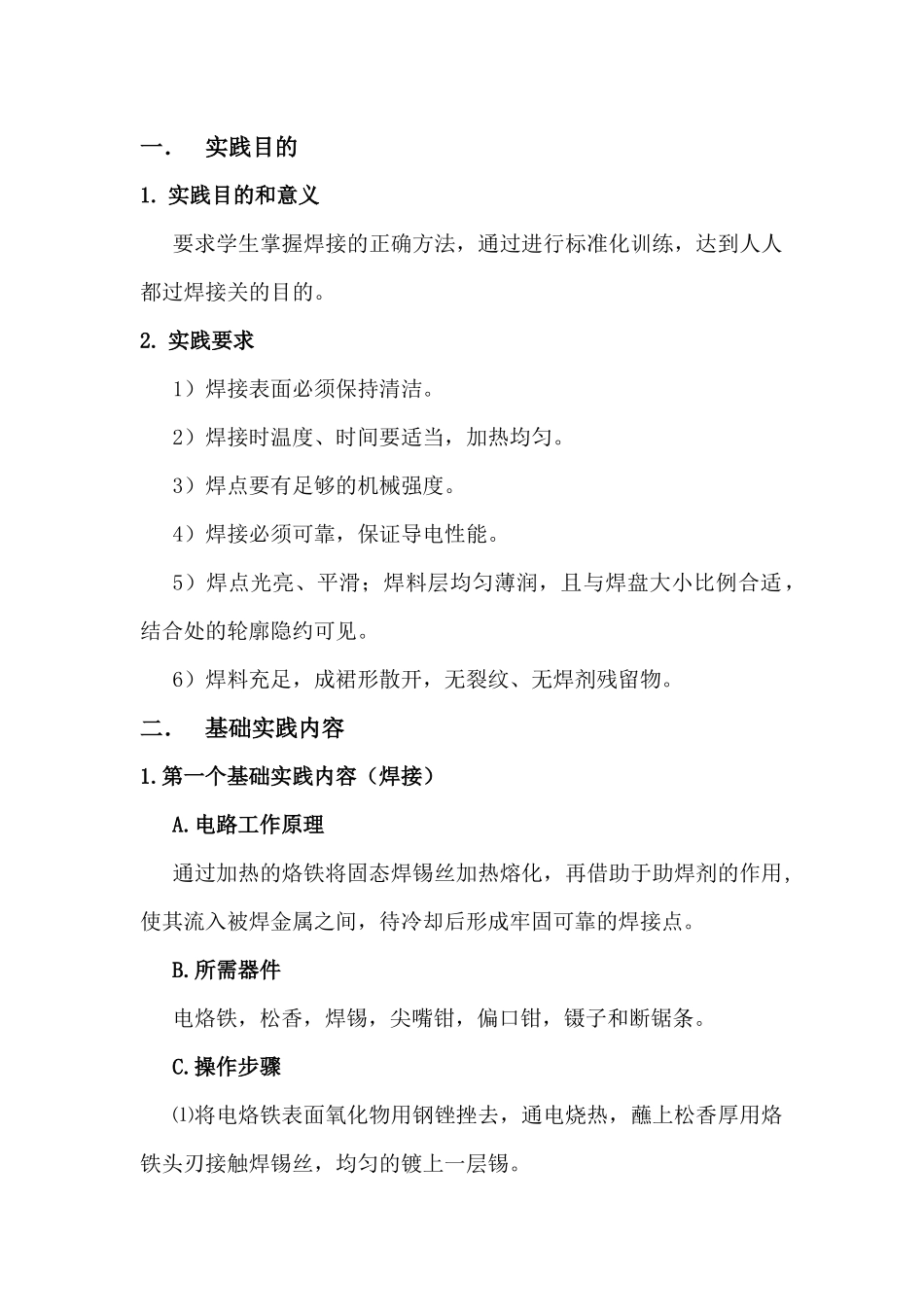

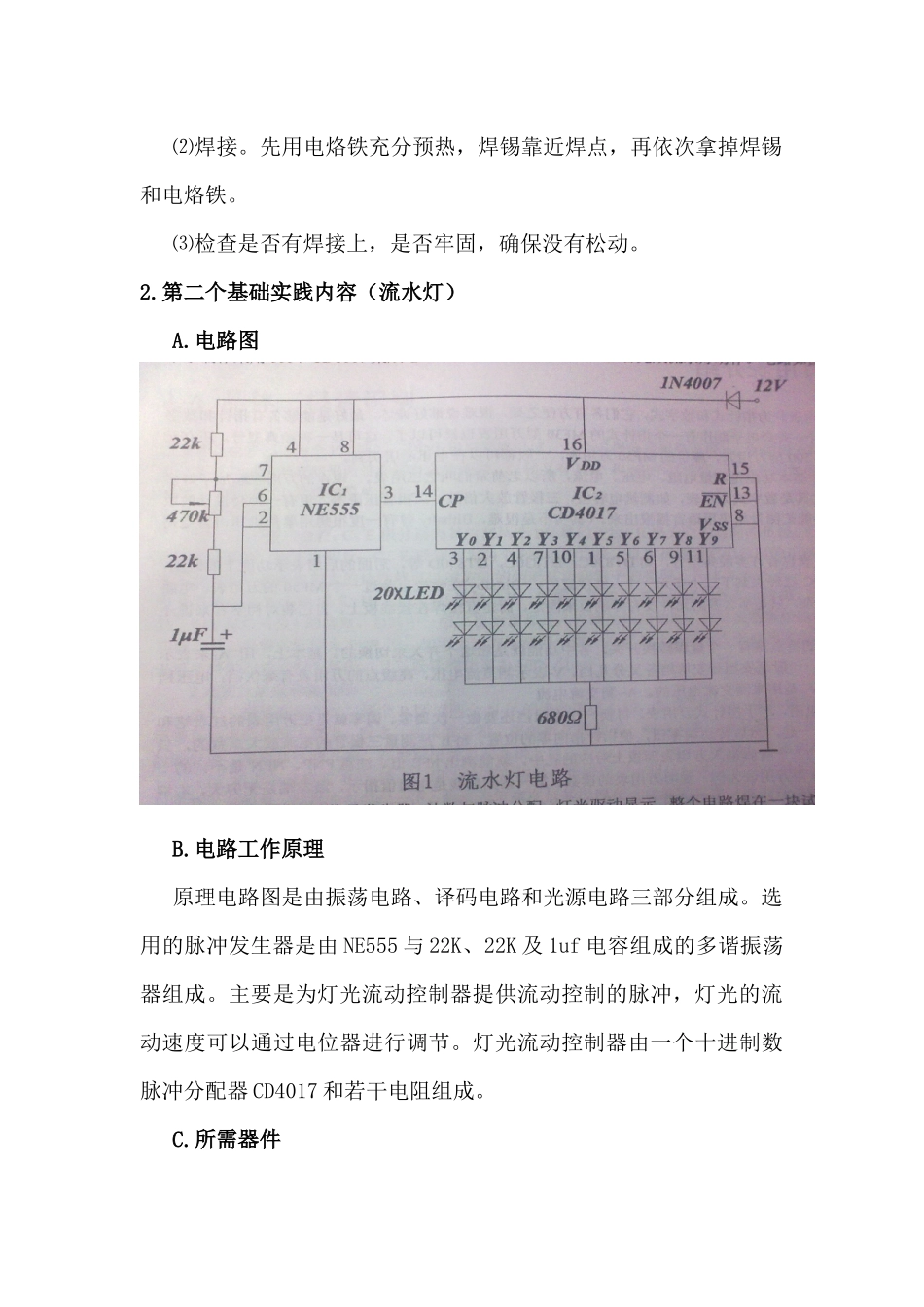

福州大学至诚学院电气工程实践报告姓 名： 学 号： 系 别： 电气系 专 业： 电气工程及其自动化 年 级： 08 级 班 级： （ 3 ）班 2024 年 12 月 27 日一．实践目的1. 实践目的和意义要求学生掌握焊接的正确方法，通过进行标准化训练，达到人人都过焊接关的目的。2. 实践要求1）焊接表面必须保持清洁。2）焊接时温度、时间要适当，加热均匀。3）焊点要有足够的机械强度。4）焊接必须可靠，保证导电性能。5）焊点光亮、平滑；焊料层均匀薄润，且与焊盘大小比例合适，结合处的轮廓隐约可见。6）焊料充足，成裙形散开，无裂纹、无焊剂残留物。二．基础实践内容1.第一个基础实践内容（焊接）A.电路工作原理通过加热的烙铁将固态焊锡丝加热熔化，再借助于助焊剂的作用,使其流入被焊金属之间，待冷却后形成牢固可靠的焊接点。B.所需器件电烙铁，松香，焊锡，尖嘴钳，偏口钳，镊子和断锯条。C.操作步骤⑴将电烙铁表面氧化物用钢锉挫去，通电烧热，蘸上松香厚用烙铁头刃接触焊锡丝，均匀的镀上一层锡。⑵焊接。先用电烙铁充分预热，焊锡靠近焊点，再依次拿掉焊锡和电烙铁。⑶检查是否有焊接上，是否牢固，确保没有松动。2.第二个基础实践内容（流水灯） A.电路图B.电路工作原理原理电路图是由振荡电路、译码电路和光源电路三部分组成。选用的脉冲发生器是由 NE555 与 22K、22K 及 1uf 电容组成的多谐振荡器组成。主要是为灯光流动控制器提供流动控制的脉冲，灯光的流动速度可以通过电位器进行调节。灯光流动控制器由一个十进制数脉冲分配器 CD4017 和若干电阻组成。C.所需器件电路板 1 个 NE555 芯片及插槽 1 个 CD4017 芯片及插槽 1 个 电容 1 个 大阻值电阻 2 个 小阻值电阻 1 个 二极管 1 个 发光二极管 10 个 若干的导线以及焊接的工具箱D.操作流程⑴设计电路图。⑵在电路板上设计元件的排版，达到最简洁的效果。⑶用电烙铁在电路板上正确的焊接各元器件及导线，并不使各元件短路。⑷检查电路是否正确，用万用表检查导线的连接，是否导通，有无短路。3.第三个基础实践内容(万用表安装)A.电路原理DT830B、CM2300 型数字万用表主要包括 7 部分：1.Ａ/D 转换电路及 LCD 驱动电路；2.直流电压测量电路；3.沟通电压测量电路；4.直流 200mA 档测量电路；5.电阻测量电路；6.电池测量电路；7.二极管测量电路。它的基本原理是中学学习过的电表的改装。B.所需器件清单DT830B 数字万用表配...
