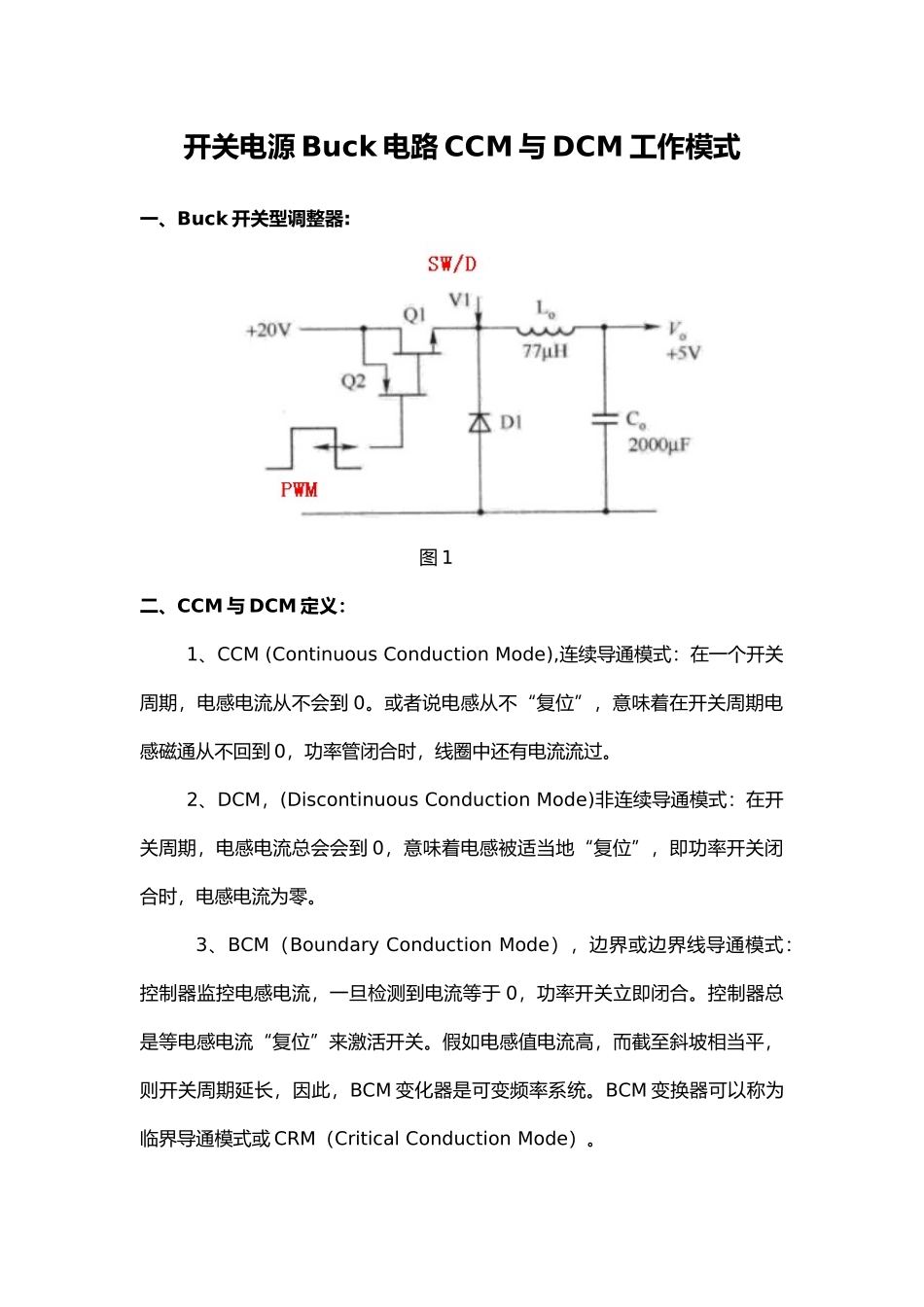

开关电源 Buck 电路 CCM 与 DCM 工作模式一、Buck 开关型调整器:图 1二、CCM 与 DCM 定义：1、CCM (Continuous Conduction Mode),连续导通模式：在一个开关周期，电感电流从不会到 0。或者说电感从不“复位”，意味着在开关周期电感磁通从不回到 0，功率管闭合时，线圈中还有电流流过。2、DCM，(Discontinuous Conduction Mode)非连续导通模式：在开关周期，电感电流总会会到 0，意味着电感被适当地“复位”，即功率开关闭合时，电感电流为零。3、BCM（Boundary Conduction Mode），边界或边界线导通模式：控制器监控电感电流，一旦检测到电流等于 0，功率开关立即闭合。控制器总是等电感电流“复位”来激活开关。假如电感值电流高，而截至斜坡相当平，则开关周期延长，因此，BCM 变化器是可变频率系统。BCM 变换器可以称为临界导通模式或 CRM（Critical Conduction Mode）。图 1 通过花电感电流曲线表示了三种不同的工作模式。图 2 电感工作的三种模式电流斜坡的中点幅值等于直流输出电流的平均值，峰值电流与谷值电流之差为纹波电流。三、CCM 工作模式与特点根据 CCM 定义，测试出降压变换器工作于连续模式下的波形，如下图 3所示。图 3波形 1 表示 PWM 图形，将开关触发成导通和截止。当开关 SW 导通时，公共点 SW/D 上的电压为 Vin。相反，当开关断开时，公共点 SW/D 电压将摆到负，此时电感电流对二极管 D 提供偏置电流，出现负降压——续流作用。波形 3 描述了电感两端电压的变化。在平衡点，电感 L 两端的平均电压为0，与 S1+S2=0。S1 面积对应于开关导通时电压与时间的乘积，S2 面积对应于开关关断时电压与时间的乘积。S1 简单地用矩形高度（-）乘以 D，而 S2 也是矩形高度-t 乘以（1-D）。假如对 S1 和 S2 求和，然后再整个周期平均，得到（D（-）-（1-D））/=0化简上式可以到 CCM 的降压 DC 传递函数：=D=M或 M=/从上式可以看到是随 D(占空比)变化的。理想情况下，传递特性独立于输出负载。但是书上说这种描述，并不十分精确，具体的待我仔细看了再告诉大家。其实我们再看上面最后一个波形，在开关的闭合的时候，SW/D 点电流波形有个很大的尖峰，我自己有测的是电压波形，用电压芯片 ACT4065 与ACT4065A,如图 4、图 5 所示，具体原因有以下两个方面。图 4 图 5第一、因为在开关闭合，将作用到二极管的阴极，突然中断了二极管的导通周期。对于 PN 二...
