电涡流缓速器故障诊断手册范本

电涡流缓速器故障诊断手册范本_第1页
1/29
电涡流缓速器故障诊断手册范本_第2页
2/29
电涡流缓速器故障诊断手册范本_第3页
3/29

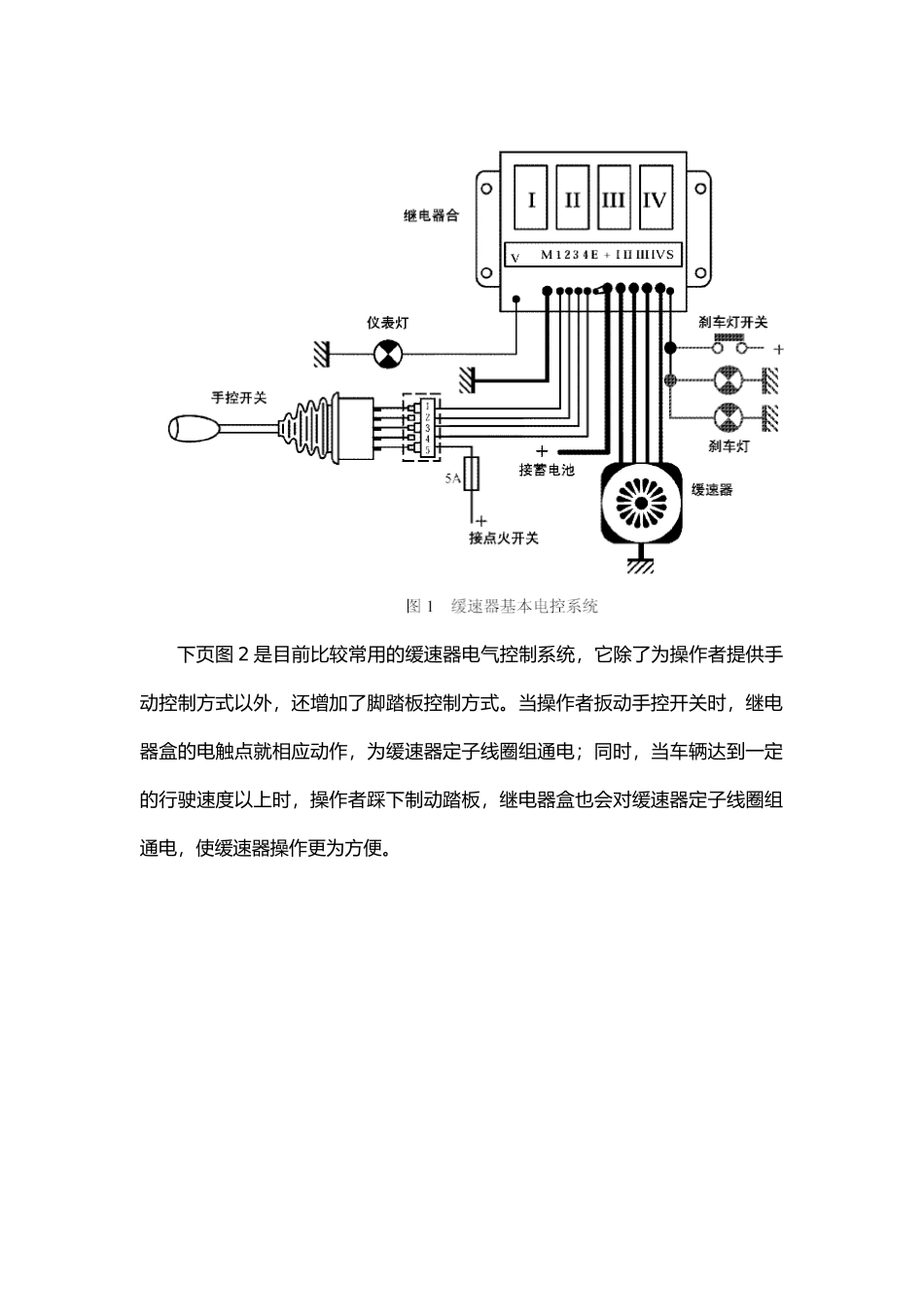

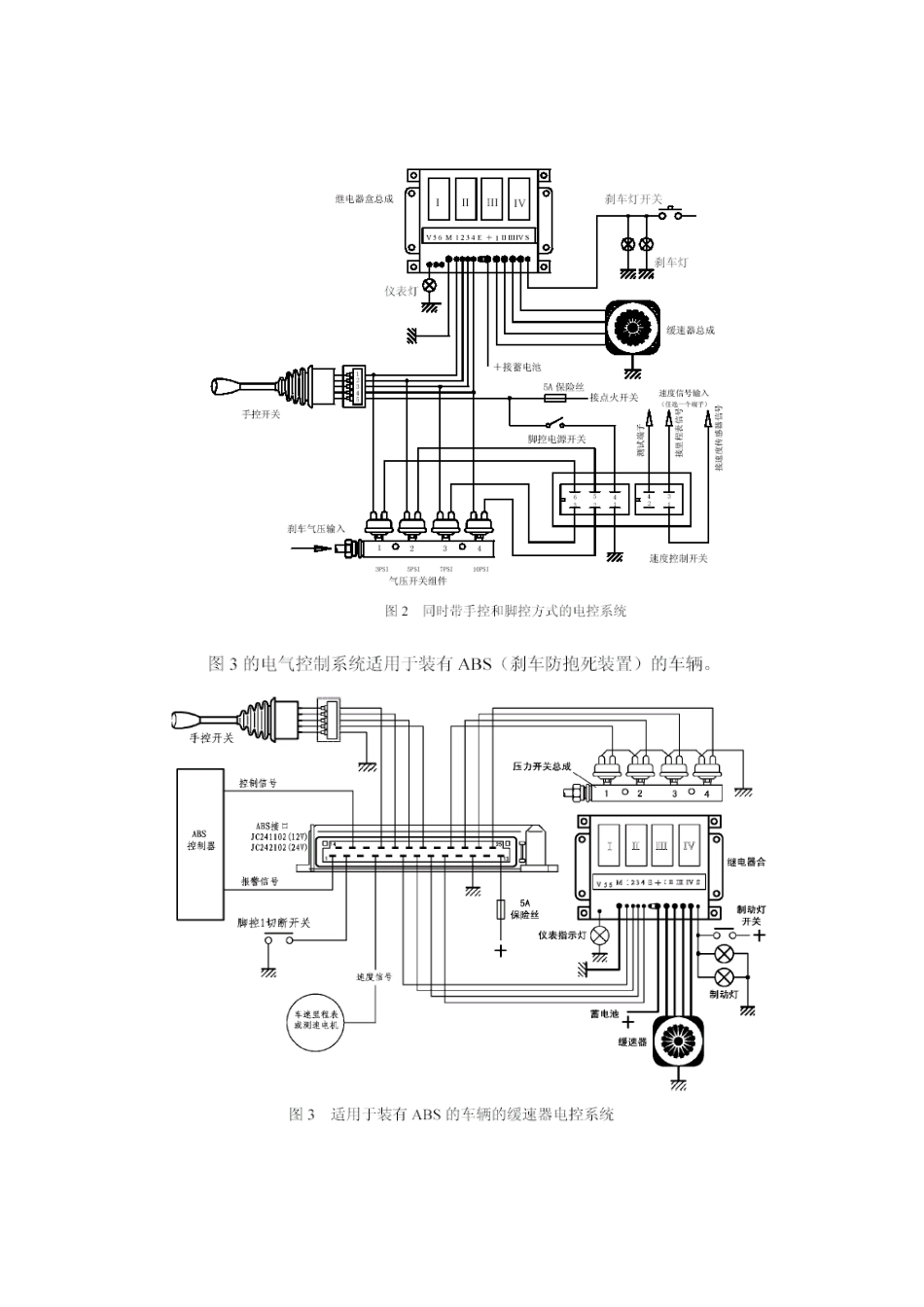

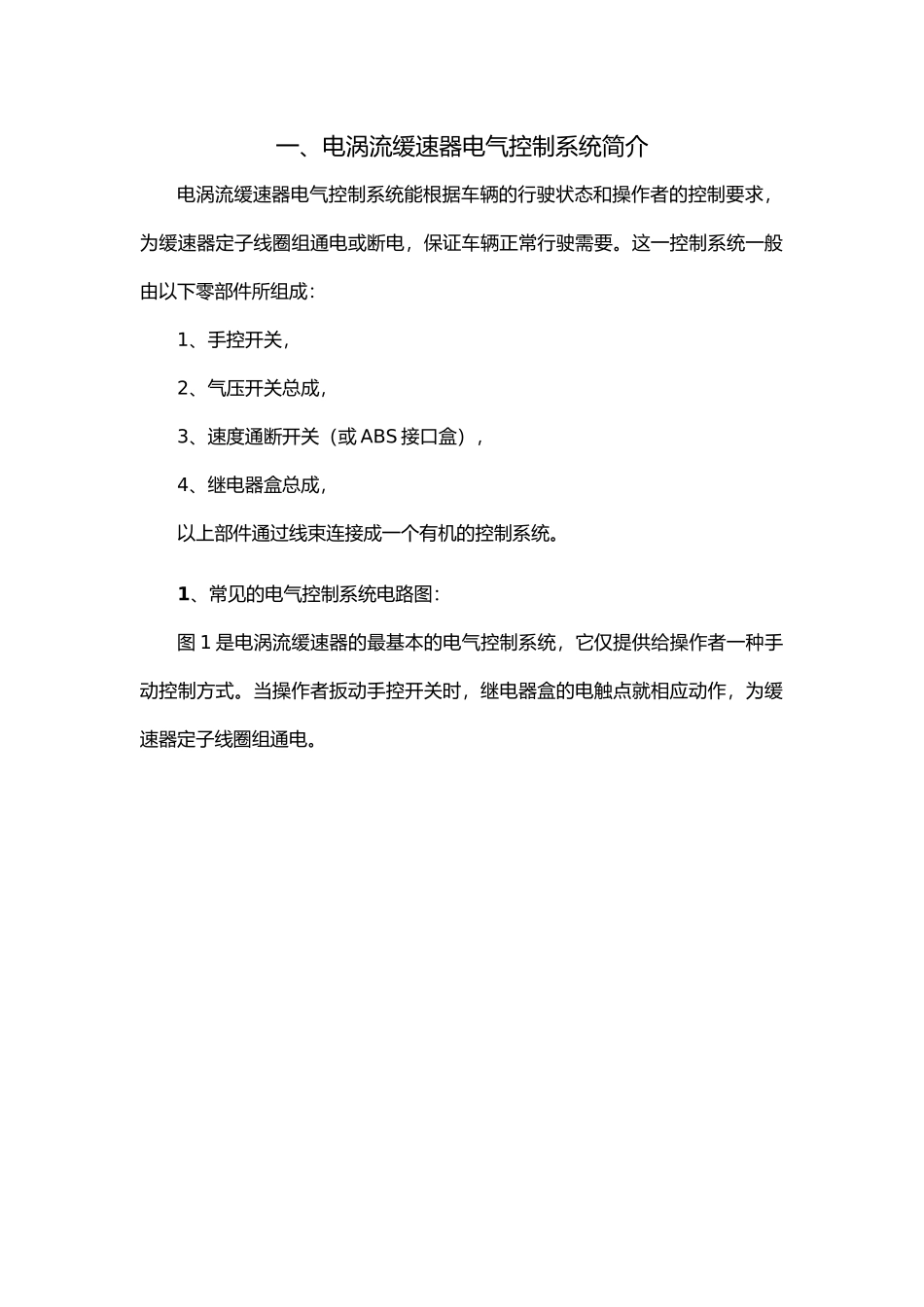

一、电涡流缓速器电气控制系统简介电涡流缓速器电气控制系统能根据车辆的行驶状态和操作者的控制要求,为缓速器定子线圈组通电或断电,保证车辆正常行驶需要。这一控制系统一般由以下零部件所组成:1、手控开关,2、气压开关总成,3、速度通断开关(或 ABS 接口盒),4、继电器盒总成,以上部件通过线束连接成一个有机的控制系统。1、常见的电气控制系统电路图:图 1 是电涡流缓速器的最基本的电气控制系统,它仅提供给操作者一种手动控制方式。当操作者扳动手控开关时,继电器盒的电触点就相应动作,为缓速器定子线圈组通电。下页图 2 是目前比较常用的缓速器电气控制系统,它除了为操作者提供手动控制方式以外,还增加了脚踏板控制方式。当操作者扳动手控开关时,继电器盒的电触点就相应动作,为缓速器定子线圈组通电;同时,当车辆达到一定的行驶速度以上时,操作者踩下制动踏板,继电器盒也会对缓速器定子线圈组通电,使缓速器操作更为方便。有些车辆制造厂在带有 ABS(刹车防抱死装置)的车辆上还采纳了图 4 所示的缓速器电气控制系统。除了以上几种电控方式以外,有些车辆制造厂还根据自己生产的汽车产品的实际情况,在具体的接线方式上稍有差别,限于篇幅,在此就不一一列举了。2、电气控制系统的主要部件:缓速器电气控制系统主要包括下列零部件:——手控开关,其外形见图 5。一般安装在汽车仪表板上或方向盘下方,它将提供一个空档和四~六个控制档。——气压开关组件,其外形见图 6。一般安装在气制动控制器(刹车总泵)的附近,在刹车气压作用下,气压开关相继导通,控制继电器盒动作。——继电器盒,其外形见图 7。一般安装在距离缓速器不远的车架上,它在手控开关或气压开关的作用下,控制缓速器定子线圈电源的通断。——速度控制开关,外形见图 8。一般安装在驾驶室,其作用是根据车辆行驶速度的变化,决定气压开关总成所需的控制电源的通断。即当车辆行驶速度低于每小时3~5 公里时,将气压开关总成的控制电源切断,使脚控方式临时不起作用。——对于图 3 所示电气控制系统,TELMA 还提供了专门的 ABS 接口控制器,其外形见图 9 所示。ABS 接口控制器一般安装在驾驶室或车辆总控制板附近。当车辆刹车防抱死装置(ABS)起作用时,将向缓速器 ABS 接口控制器发出报警信号或控制信号,此时缓速器 ABS 接口控制器即切断通向继电器盒的驱动电流;当车辆刹车防抱死装置(ABS)的报警(或控制)信号消逝后,ABS...
