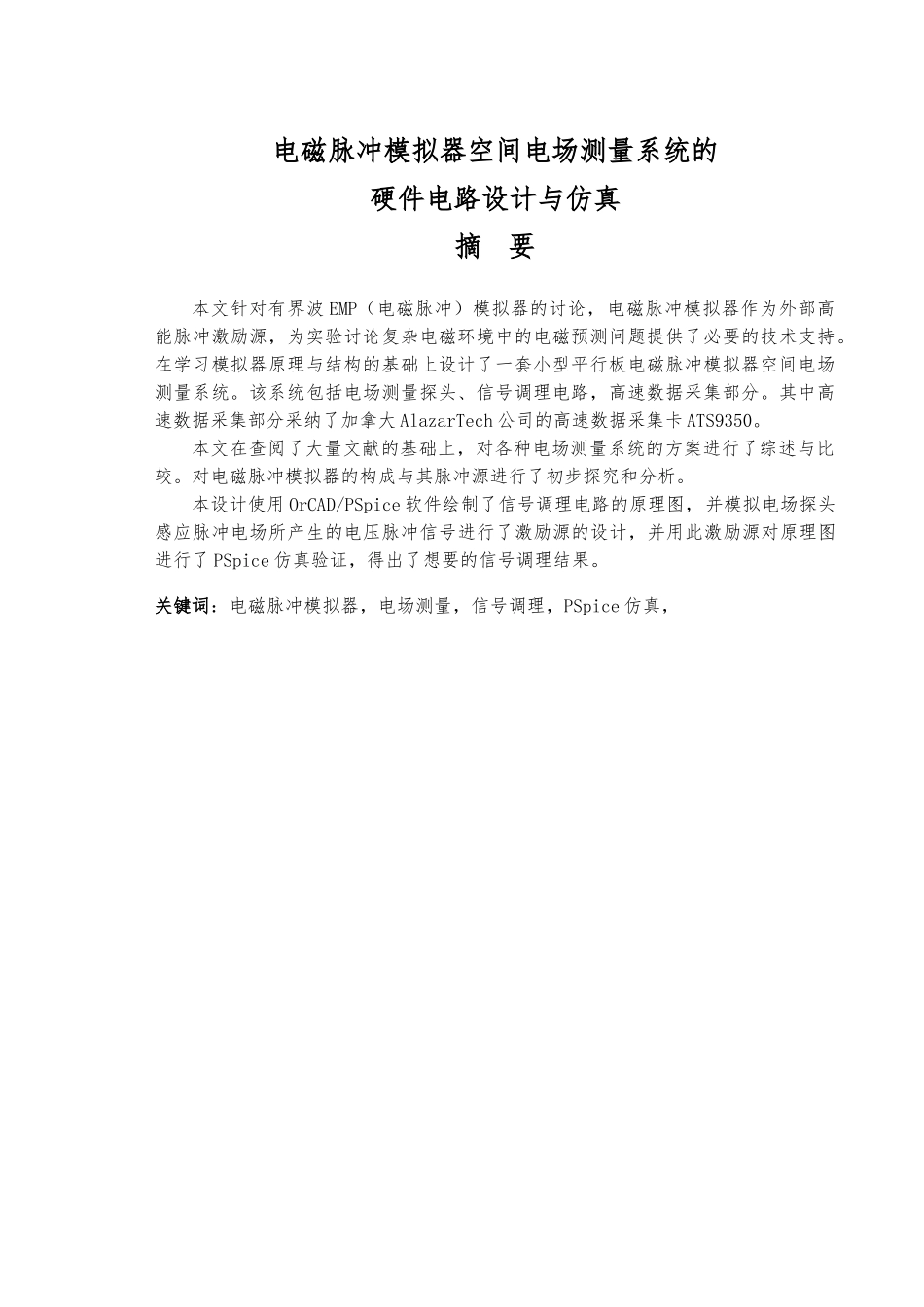

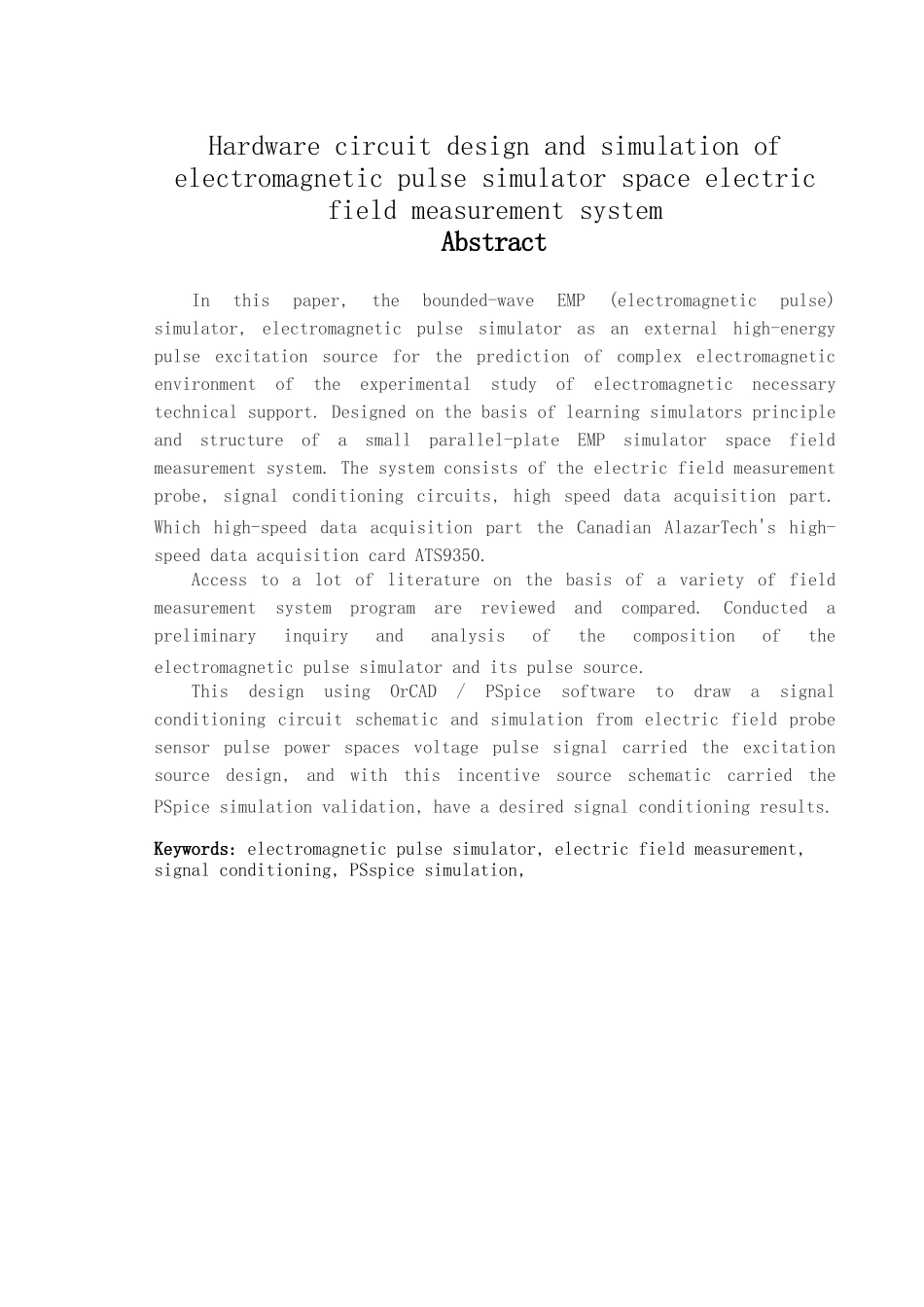

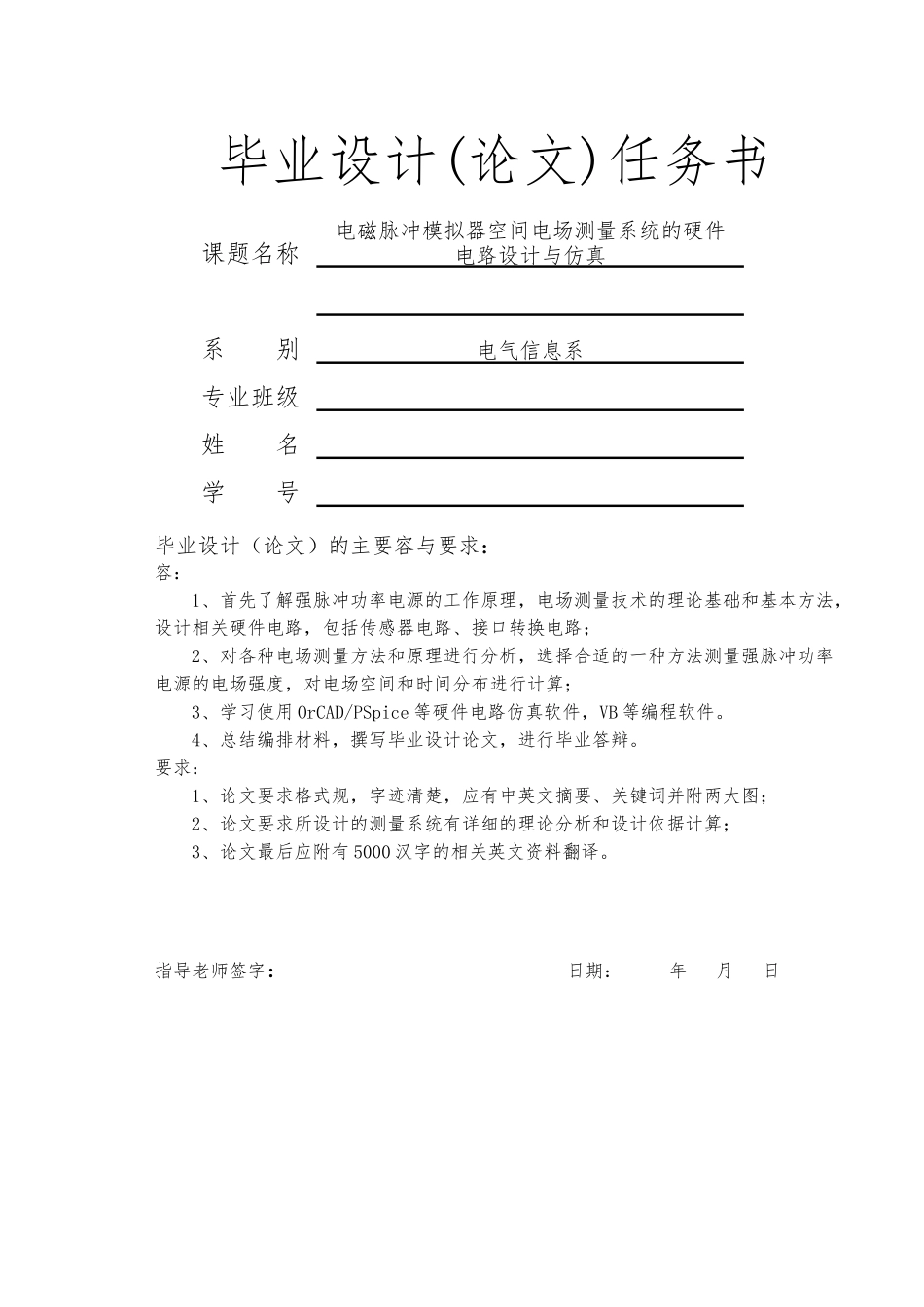

毕业设计(论文)任务书课题名称电磁脉冲模拟器空间电场测量系统的硬件电路设计与仿真系 别电气信息系专业班级姓 名学 号毕业设计（论文）的主要容与要求:容：1、首先了解强脉冲功率电源的工作原理，电场测量技术的理论基础和基本方法，设计相关硬件电路，包括传感器电路、接口转换电路；2、对各种电场测量方法和原理进行分析，选择合适的一种方法测量强脉冲功率电源的电场强度，对电场空间和时间分布进行计算；3、学习使用 OrCAD/PSpice 等硬件电路仿真软件，VB 等编程软件。4、总结编排材料，撰写毕业设计论文，进行毕业答辩。要求：1、论文要求格式规，字迹清楚，应有中英文摘要、关键词并附两大图；2、论文要求所设计的测量系统有详细的理论分析和设计依据计算；3、论文最后应附有 5000 汉字的相关英文资料翻译。指导老师签字： 日期： 年 月 日电磁脉冲模拟器空间电场测量系统的硬件电路设计与仿真摘 要本文针对有界波 EMP（电磁脉冲）模拟器的讨论，电磁脉冲模拟器作为外部高能脉冲激励源，为实验讨论复杂电磁环境中的电磁预测问题提供了必要的技术支持。在学习模拟器原理与结构的基础上设计了一套小型平行板电磁脉冲模拟器空间电场测量系统。该系统包括电场测量探头、信号调理电路，高速数据采集部分。其中高速数据采集部分采纳了加拿大 AlazarTech 公司的高速数据采集卡 ATS9350。本文在查阅了大量文献的基础上，对各种电场测量系统的方案进行了综述与比较。对电磁脉冲模拟器的构成与其脉冲源进行了初步探究和分析。本设计使用 OrCAD/PSpice 软件绘制了信号调理电路的原理图，并模拟电场探头感应脉冲电场所产生的电压脉冲信号进行了激励源的设计，并用此激励源对原理图进行了 PSpice 仿真验证，得出了想要的信号调理结果。关键词：电磁脉冲模拟器，电场测量，信号调理，PSpice 仿真，Hardware circuit design and simulation of electromagnetic pulse simulator space electric field measurement systemAbstractIn this paper, the bounded-wave EMP (electromagnetic pulse) simulator, electromagnetic pulse simulator as an external high-energy pulse excitation source for the prediction of complex electromagnetic environment of the experimental study of electromagnetic necessary technical support. Designed on the basis of learning si...
