电线电缆材料用量计算公式大全

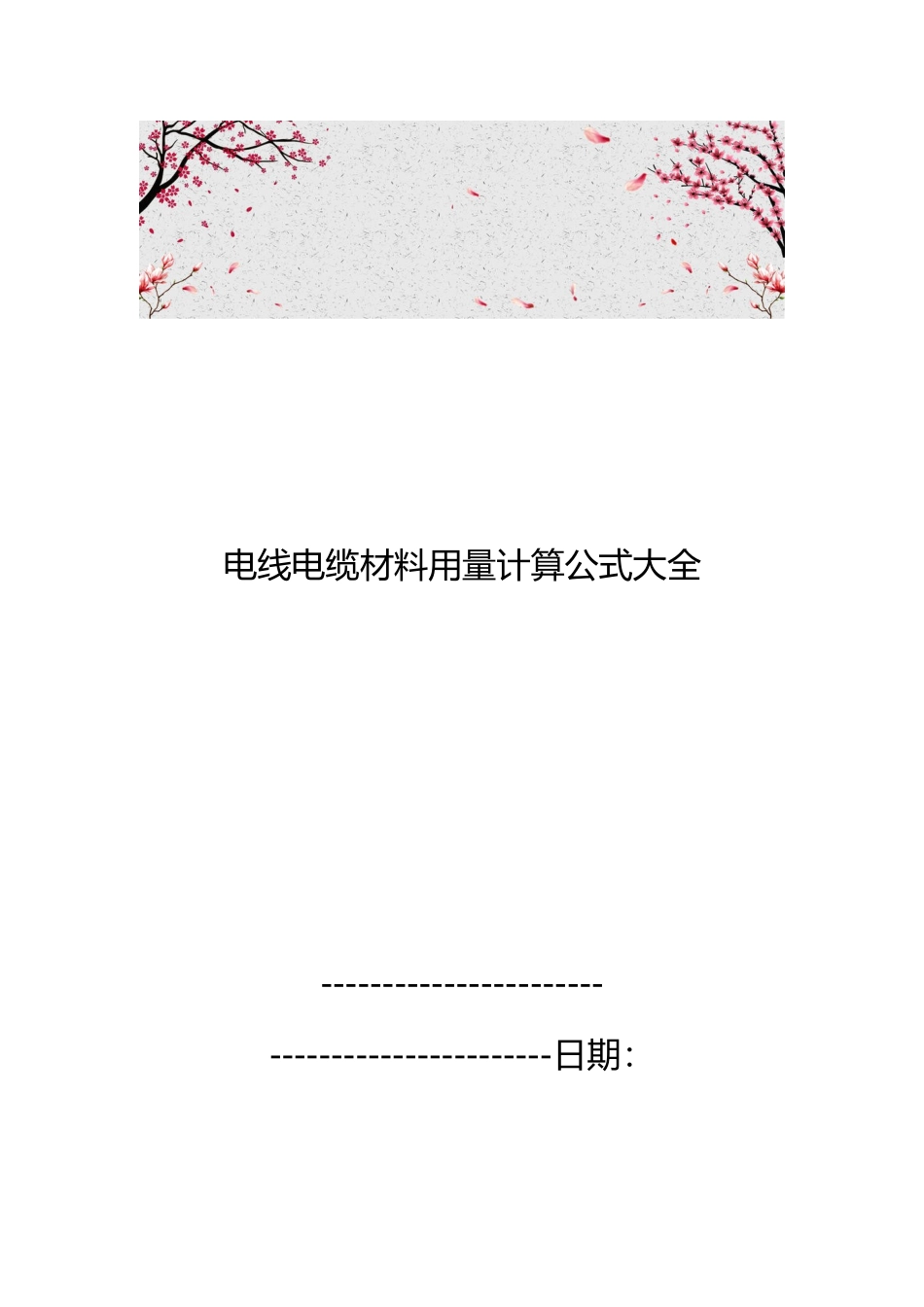

电线电缆材料用量计算公式大全_第1页
1/12

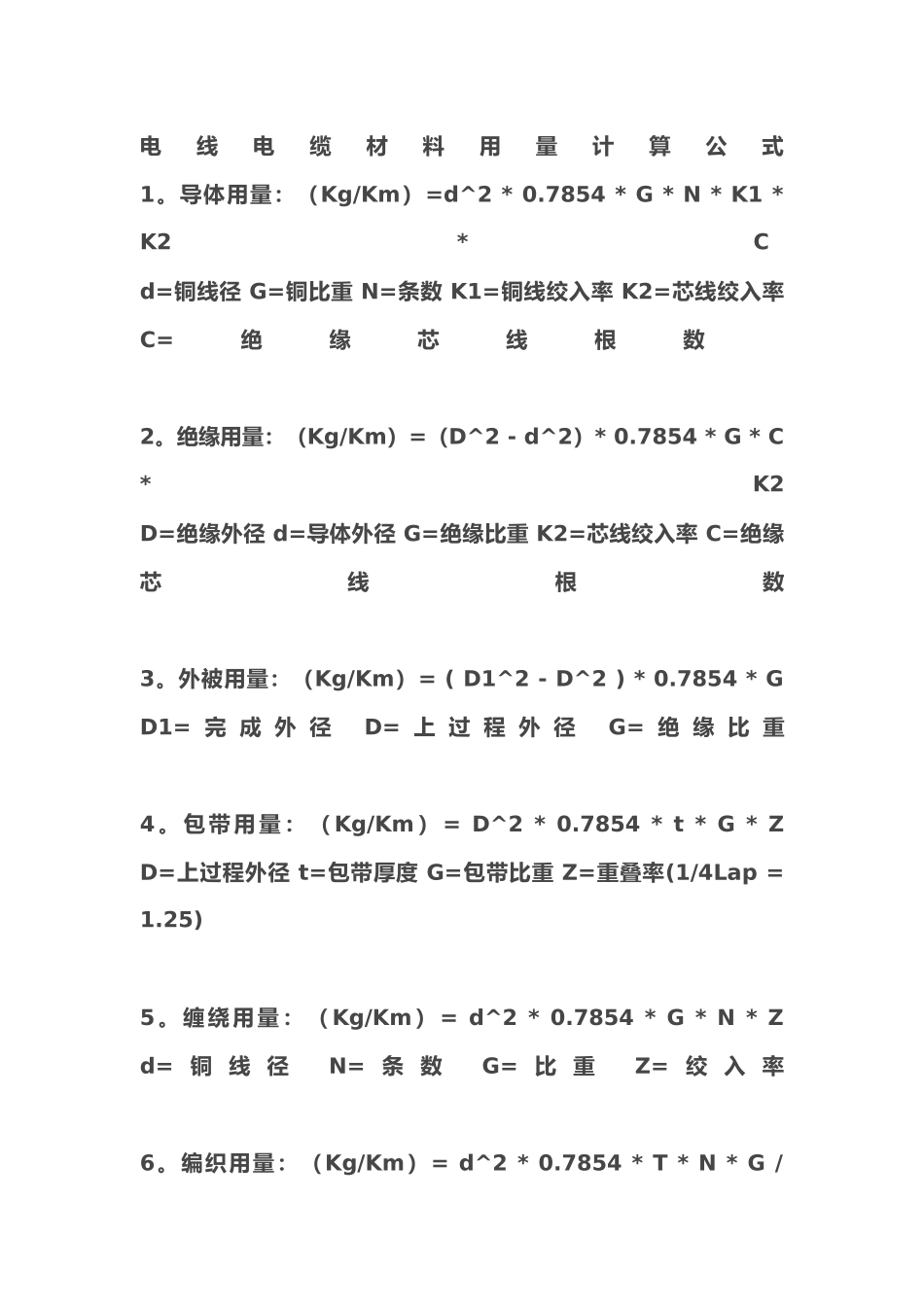

电线电缆材料用量计算公式大全_第2页
2/12

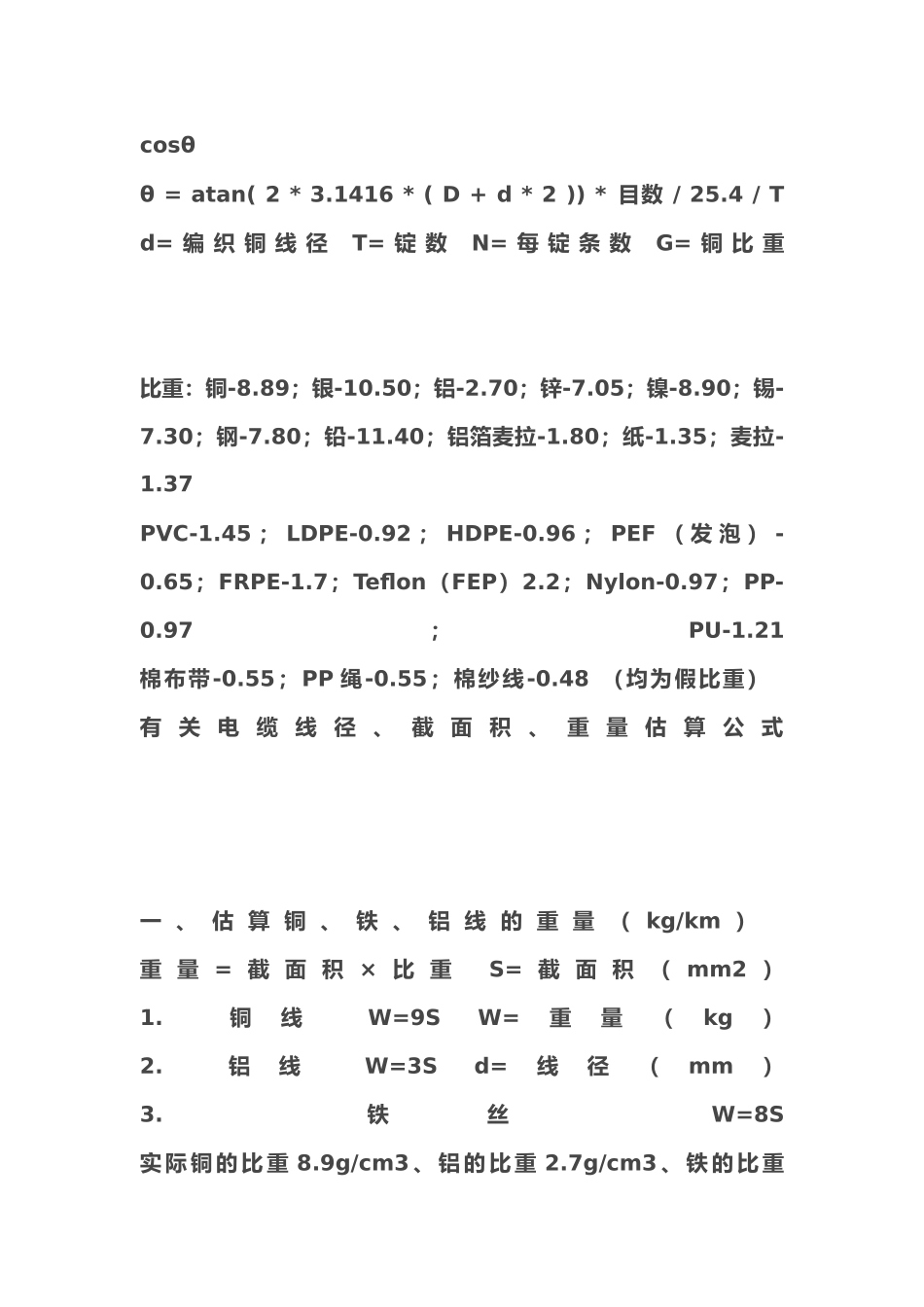

电线电缆材料用量计算公式大全_第3页
3/12
电线电缆材料用量计算公式大全----------------------- -----------------------日期:电线电缆材料用量计算公式1。导体用量:(Kg/Km)=d^2 * 0.7854 * G * N * K1 * K2 * C d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2。绝缘用量:(Kg/Km)=(D^2 - d^2)* 0.7854 * G * C * K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数3。外被用量:(Kg/Km)= ( D1^2 - D^2 ) * 0.7854 * GD1= 完 成 外 径 D= 上 过 程 外 径 G= 绝 缘 比 重4 。 包 带 用 量 : ( Kg/Km ) = D^2 * 0.7854 * t * G * ZD=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)5。缠绕用量:( Kg/Km)= d^2 * 0.7854 * G * N * Zd= 铜 线 径 N= 条 数 G= 比 重 Z= 绞 入 率6。编织用量:(Kg/Km)= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / Td= 编 织 铜 线 径 T= 锭 数 N= 每 锭 条 数 G= 铜 比 重比重:铜-8.89;银-10.50;铝-2.70;锌-7.05;镍-8.90;锡-7.30;钢-7.80;铅-11.40;铝箔麦拉-1.80;纸-1.35;麦拉-1.37PVC-1.45 ; LDPE-0.92 ; HDPE-0.96 ; PEF ( 发 泡 ) -0.65;FRPE-1.7;Teflon(FEP)2.2;Nylon-0.97;PP-0.97;PU-1.21棉布带-0.55;PP 绳-0.55;棉纱线-0.48 (均为假比重) 有 关 电 缆 线 径 、 截 面 积 、 重 量 估 算 公 式一 、 估 算 铜 、 铁 、 铝 线 的 重 量 ( kg/km ) 重 量 = 截 面 积 × 比 重 S= 截 面 积 ( mm2 )1. 铜线 W=9S W=重量(kg)2. 铝线 W=3S d=线径(mm)3. 铁丝 W=8S实 际 铜 的 比 重 8.9g/cm3 、 铝 的 比 重 2.7g/cm3 、 铁 的 比 重7.8g/cm3二、 按线径估算重量(kg/km)1. 铜线 W=6.98d2≈7d22. 铝线 W=2.12d2≈2d23. 铁丝 W=6.12d2≈6d2三、 估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距(架空线)负荷距=功率×长度=PL P=功率(kw) L=长度(km)例:xx 车间与配电房变压器相距 200m,动力负荷 200kw,问需 要 铜 芯 线 多 大 平 方 ? 如 改 成 铝 芯 线 , 需 要 多 大 平 方 ?先计算负...
