电脑诊断使用说明

电脑诊断使用说明_第1页
1/16

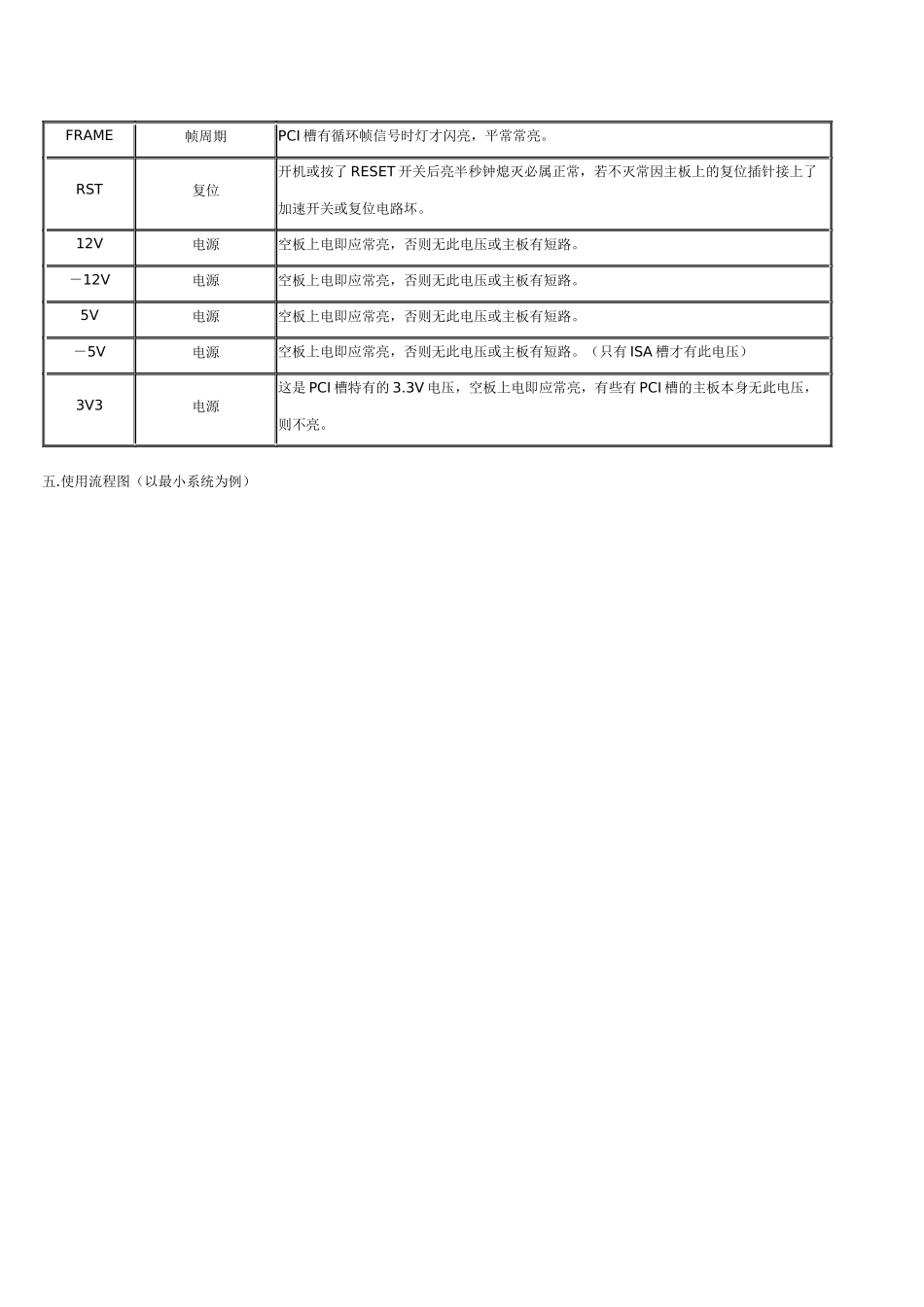

电脑诊断使用说明_第2页
2/16
电脑诊断使用说明_第3页
3/16
一.概述 诊断卡的工作原理是利用主板中 BIOS 内部自检程序的检测结果,通过代码一一显示出来,结合本书的代码含义速查表就能很快地知道电脑故障所在。尤其在 PC 机不能引导操作系统、黑屏、喇叭不叫时,使用本卡更能体现其便利,使您事半功倍。 BIOS 在每次开机时,对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试,并分析硬盘系统配置,对已配置的基本 I/O 设置进行初始化,一切正常后,再引导操作系统。其显著特点是以是否出现光标为分界线,先对关键性部件进行测试。关键性部件发生故障强制机器转入停机,显示器无光标,则屏幕无任何反应。然后,对非关键性部件进行测试,对有故障机器也继续运行,同时显示器无显示时,将本卡插入扩充槽内。根据卡上显示的代码,参照你的机器是属于哪一种 BIOS,再通过本书查出该代码所表示的故障原因和部位,就可清楚地知道故障所在。 二.十六进制字符表 三.诊断卡的部件说明图 四.指示灯功能速查表灯名 中文意义 说 明 CLK 总线时钟 不论 ISA 或 PCI 只要一块空板(无 CPU 等)接通电源就应常亮,否则 CLK 信号坏。 BIOS 基本输入输出 主板运行时对 BIOS 有读操作时就闪亮。 IRDY 主设备准备好 有 IRDY 信号时才闪亮,否则不亮。 OSC 振荡 ISA 槽的主振信号,空板上电则应常亮,否则停振。 FRAME 帧周期 PCI 槽有循环帧信号时灯才闪亮,平常常亮。 RST 复位 开机或按了 RESET 开关后亮半秒钟熄灭必属正常,若不灭常因主板上的复位插针接上了加速开关或复位电路坏。 12V 电源 空板上电即应常亮,否则无此电压或主板有短路。 -12V 电源 空板上电即应常亮,否则无此电压或主板有短路。 5V 电源 空板上电即应常亮,否则无此电压或主板有短路。 -5V 电源 空板上电即应常亮,否则无此电压或主板有短路。(只有 ISA 槽才有此电压) 3V3 电源 这是 PCI 槽特有的 3.3V 电压,空板上电即应常亮,有些有 PCI 槽的主板本身无此电压,则不亮。 五.使用流程图(以最小系统为例)六.故障代码含义速查表---查表必读(注意事项) 1.特别代码“00”和“FF”及其它起始码有三种情况出现: ①已由一系列其它代码之后再出现:“00”或“FF”,则主板 OK。 ②假如将 CMOS 中设置无错误,则不严重的故障不会影响 BIOS 自检的继续,而最终出现“00”或“FF”。 ③一开机就出现“00”或“FF”或其它起始代码并且不...
