电话启动套件设备分析论文

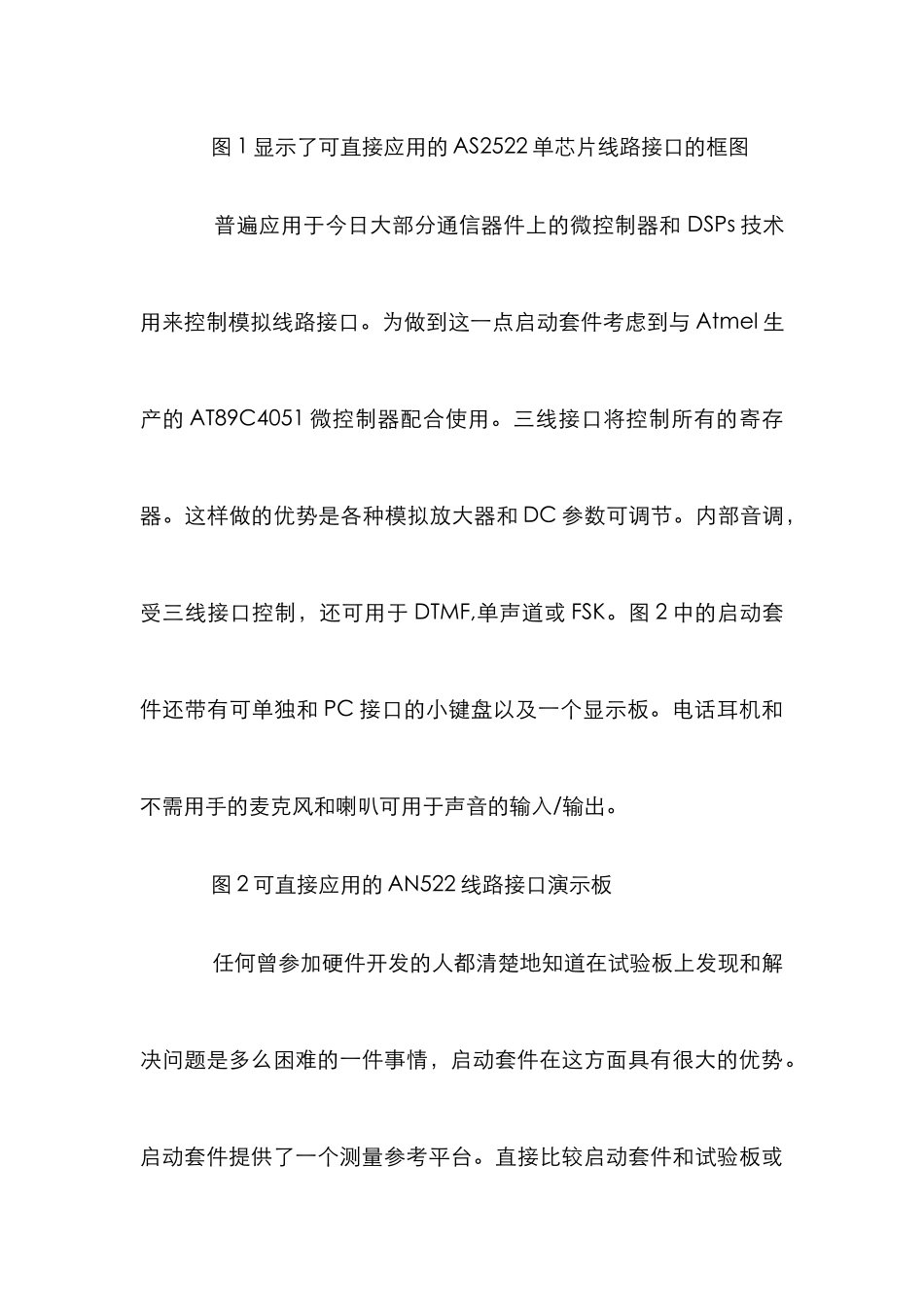

电话启动套件设备分析论文 设备制造厂商当前所面临的一个主要问题就是要把更多的复杂元件集成到他们的系统中去。然而，运用预定功能组件将有助于缩短产品面市时间-集成电路制造商们常常在启动套件和演示板上装入这种功能组件，使它们可以和集成电路本身一同使用！ 启动套件如何帮助通信器件制造商 像电话，传真机，可视电话，调制解调器等这类通信设备,由于他们结构复杂,所以设计师不太可能重新开始对它们进行研发.今日大部分的产品实际上是由有固定接口的模块连接起来的,因此设计师对它们进行改动的余地非常小。 以奥地利微电子推出的电话启动套件为例，在这款设计中，设计师已经不必在意模拟接口了。启动套件已装入事先做好的线路接口，这种接口具有可调节性，能非常容易地适应使用数字命令的不同国家标准。从启动套件中选取的各种电路组件可以直接应用到新设备的设计当中去，这对缩短研发时间方面是一个巨大的优势。为评估适当的外部电路而制造的测试装置和设计原型将变得不再必要。 AS2522 线路接口装置拥有一个与它同名的单芯片集成电路，它安装在电话启动套件的核心部分并可运用在诸如特色电话、可视电话以及因特网电话等新通信器件。这种集成电路通过外部模拟电路（图中的 AnalogPart 大部分）与电话线相连。在集成电路的模拟部分或相关的外部电路中涉及大量的系统原理。指定各种所需元件都符合通信设备所要求的 ETSI 标准的确是很有富有挑战性的。 图 1 显示了可直接应用的 AS2522 单芯片线路接口的框图 普遍应用于今日大部分通信器件上的微控制器和 DSPs 技术用来控制模拟线路接口。为做到这一点启动套件考虑到与 Atmel 生产的 AT89C4051 微控制器配合使用。三线接口将控制所有的寄存器。这样做的优势是各种模拟放大器和 DC 参数可调节。内部音调，受三线接口控制，还可用于 DTMF,单声道或 FSK。图 2 中的启动套件还带有可单独和 PC 接口的小键盘以及一个显示板。电话耳机和不需用手的麦克风和喇叭可用于声音的输入/输出。 图 2 可直接应用的 AN522 线路接口演示板 任何曾参加硬件开发的人都清楚地知道在试验板上发现和解决问题是多么困难的一件事情，启动套件在这方面具有很大的优势。启动套件提供了一个测量参考平台。直接比较启动套件和试验板或圆形之间的测量值可以更快地发现开发中出现的问题 启动套件对电磁兼容性的优势 通信器件对于电磁兼容的条件要求十分严格。只有当一个器件在电磁环境...
