电骰子电路设计论文全设计说明书

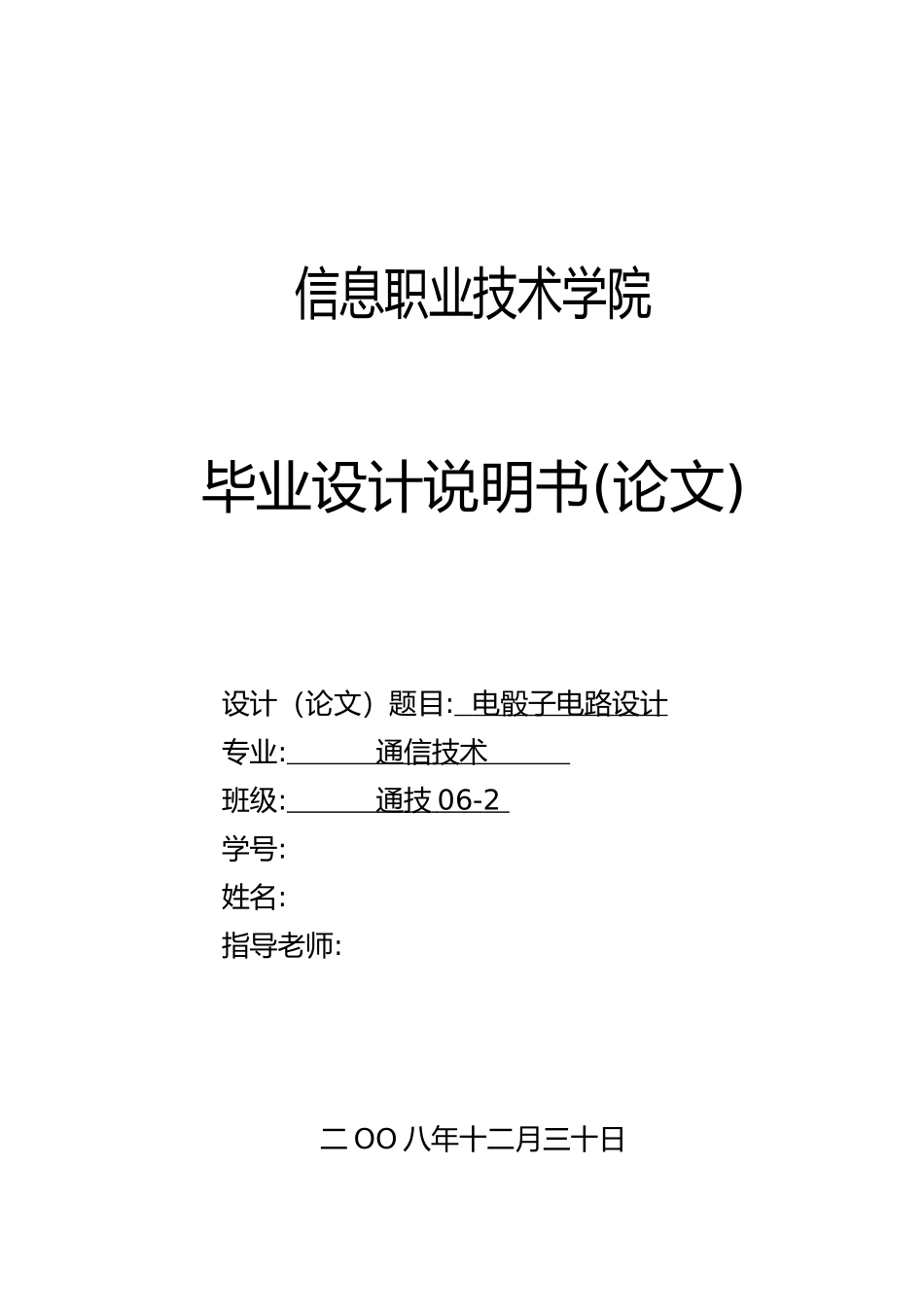

电骰子电路设计论文全设计说明书_第1页
1/28
电骰子电路设计论文全设计说明书_第2页
2/28

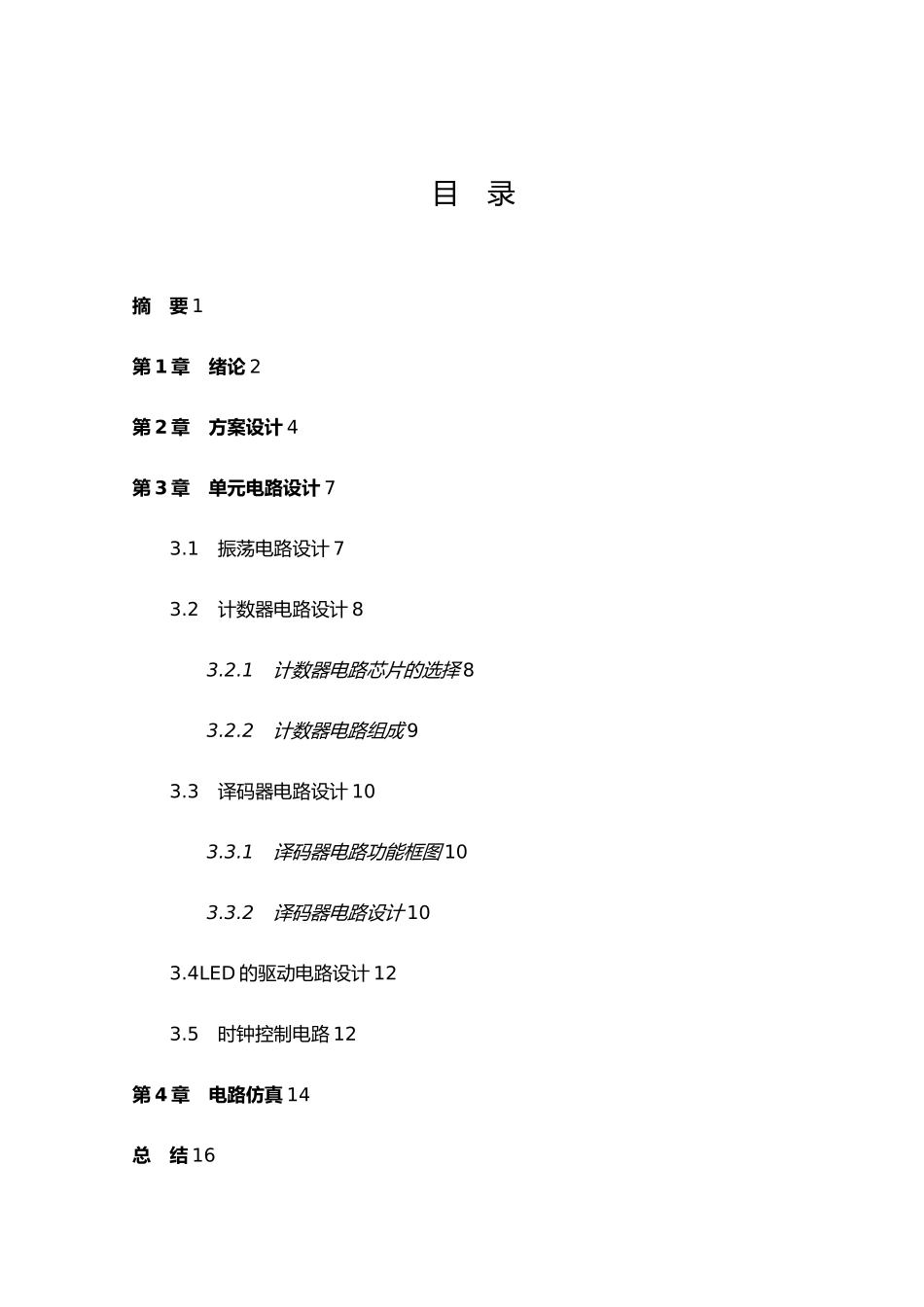

电骰子电路设计论文全设计说明书_第3页
3/28
信息职业技术学院毕业设计说明书(论文)设计(论文)题目: 电骰子电路设计 专业: 通信技术 班级: 通技 06 - 2 学号:姓名:指导老师:二 ΟΟ 八年十二月三十日信息职业技术学院毕业设计(论文)任务书学生姓名王娟学号班级通技 06-2专业通信技术设计(或论文)题目电骰子电路设计指导老师职称工作单位与所从事专业联系方式备注工程师高级工程师设计(论文)容:1.主要容和技术指标(1).设计一个电骰子电路,当按下开关时,它能够从 1~6 的数字中随机地选择 1 个数字;(2).要求用 7 个 LED 排列成骰子点数的形状,利用 LED 的发光来表示数字;(3).要求 LED 发光是随机的,由电子电路来决定;(4).电路中应有时钟控制电路来给计数器提供脉冲。2.任务与要求(1).画出电路原理图(或仿真电路图)(2).元器件与参数选择(3).电路仿真与调试进度安排:第 5 周:任务下达,理解消化任务要求;初步设计方案确定;第 6 周~第 10 周:设计方案确定,分模块部分完成;第 11 周:中期检查,查找问题,分析解决难点;第 12 周~第 15 周:分模块调试,整体电路调试,论文书写;第 16 周:答辩。主要参考文献、资料(写清楚参考文献名称、作者、出版单位):[1] 邱寄帆,唐程山.数字电子计数.:人民邮电出饭社,2024[2] 军.有用电子技术.:科学,2024[3] 熊建云.Protel99SEEDA 技术应用.:机械工业,2024[4][日]汤山俊夫.数字电路设计与制作.:科学,2024[5] 陆坤.电子设计技术.:电子科技大学,1997[6] 克农.数字电子技术基础.:高等教育,2024审批意见教研室负责人:年 月 日备注:任务书由指导老师填写,一式二份。其中学生一份,指导老师一份。目 录摘 要 1第 1 章 绪论 2第 2 章 方案设计 4第 3 章 单元电路设计 73.1 振荡电路设计 73.2 计数器电路设计 83.2.1 计数器电路芯片的选择 83.2.2 计数器电路组成 93.3 译码器电路设计 103.3.1 译码器电路功能框图 103.3.2 译码器电路设计 103.4LED 的驱动电路设计 123.5 时钟控制电路 12第 4 章 电路仿真 14总 结 16致 17参考文献 18附 录 总电路原理图 19摘 要骰子是娱乐游戏的一种道具,可以用它来随机地选取 1~6 的数。本电路设计一个电骰子电路,该电路由电骰子的电路结构决定。电路由 RC 振荡电路、计数器电路、译码器电路、LED 驱动电路、时钟控制电路五部分电路构成,其中计数器是整个电路的核心部分,而译码器在电路中没...
