直流屏常见故障的解决办法VIP专享

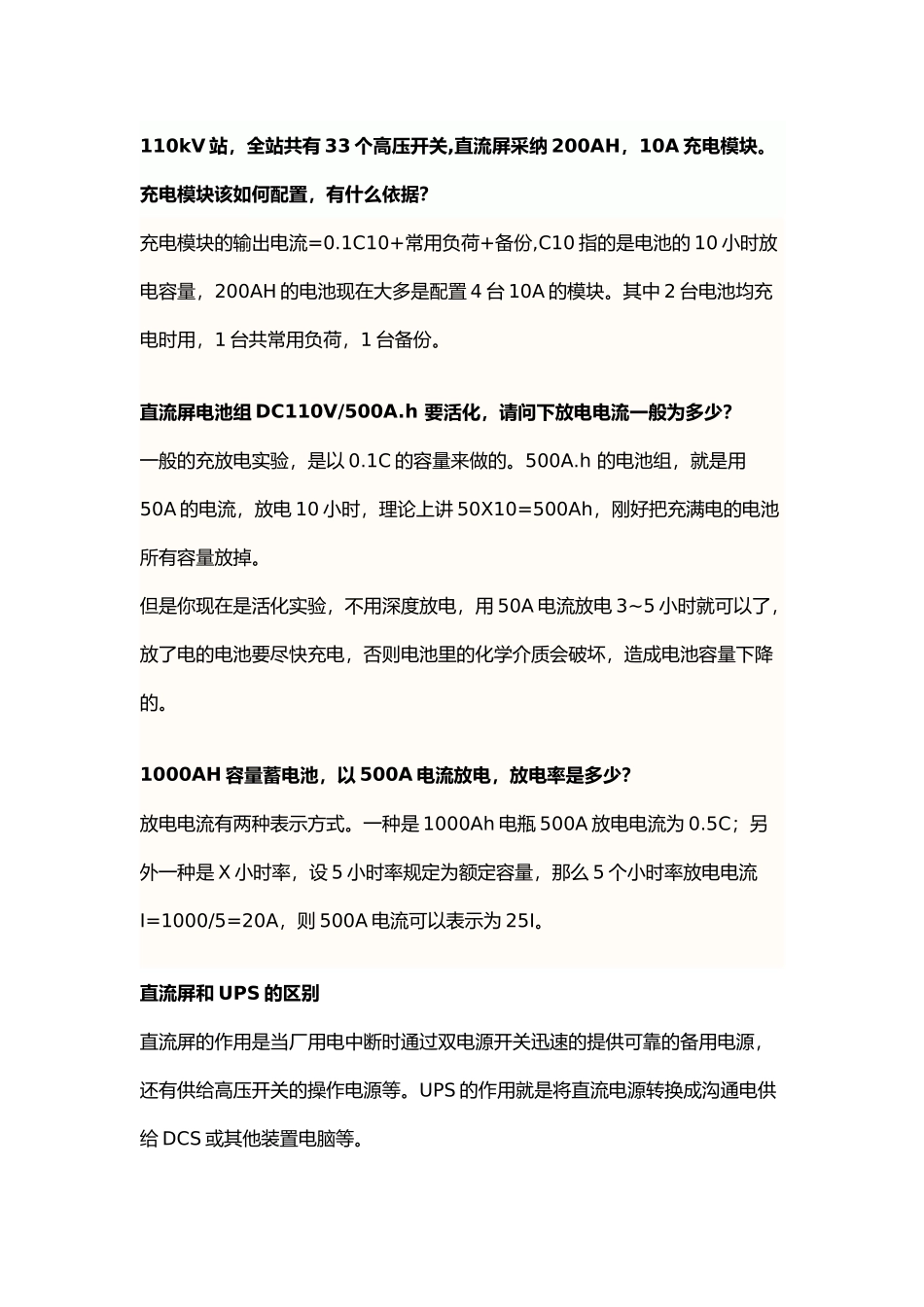

110kV 站，全站共有 33 个高压开关,直流屏采纳 200AH，10A 充电模块。充电模块该如何配置，有什么依据？充电模块的输出电流=0.1C10+常用负荷+备份,C10 指的是电池的 10 小时放电容量，200AH 的电池现在大多是配置 4 台 10A 的模块。其中 2 台电池均充电时用，1 台共常用负荷，1 台备份。直流屏电池组 DC110V/500A.h 要活化，请问下放电电流一般为多少？一般的充放电实验，是以 0.1C 的容量来做的。500A.h 的电池组，就是用50A 的电流，放电 10 小时，理论上讲 50X10=500Ah，刚好把充满电的电池所有容量放掉。但是你现在是活化实验，不用深度放电，用 50A 电流放电 3~5 小时就可以了，放了电的电池要尽快充电，否则电池里的化学介质会破坏，造成电池容量下降的。1000AH 容量蓄电池，以 500A 电流放电，放电率是多少？放电电流有两种表示方式。一种是 1000Ah 电瓶 500A 放电电流为 0.5C；另外一种是 X 小时率，设 5 小时率规定为额定容量，那么 5 个小时率放电电流I=1000/5=20A，则 500A 电流可以表示为 25I。直流屏和 UPS 的区别直流屏的作用是当厂用电中断时通过双电源开关迅速的提供可靠的备用电源，还有供给高压开关的操作电源等。UPS 的作用就是将直流电源转换成沟通电供给 DCS 或其他装置电脑等。直流屏和直流电源的区别直流屏是蓄电池和智能充电器的完美的统一体，它的自动化程度很高 功能较多 仅在电力系统应用比较广泛；直流电源主要指各类干电池 也包括各类电气设备 外的经过整流 滤波的直流部分 可以说是五花八门 多种多样 有些质量较差 。直流屏的作用直流屏提供直流电 DC220V、48V 等等，主要的作用是给高低压开关设备提供直流分合闸操作电源，与电力仪器仪表控制电源、临时照明等作用。应急电源提供沟通电 AC380/220。主要作用是在市电断电后，短时间（一般是 60/90分钟）给负载提供沟通应急供电。所带负载一般为应急照明、金属灯、风机、电梯、防火卷帘门等电气设备。直流屏的工作原理直流屏两路市电经过沟通切换输入一路沟通，给各个充电模块供电。直流屏充电模块将输入三相沟通电转换为直流电，给蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压装置给控制母线供电。系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可触摸显示屏查询信息与操作，系统信息还可...
