直流电源技术规范书

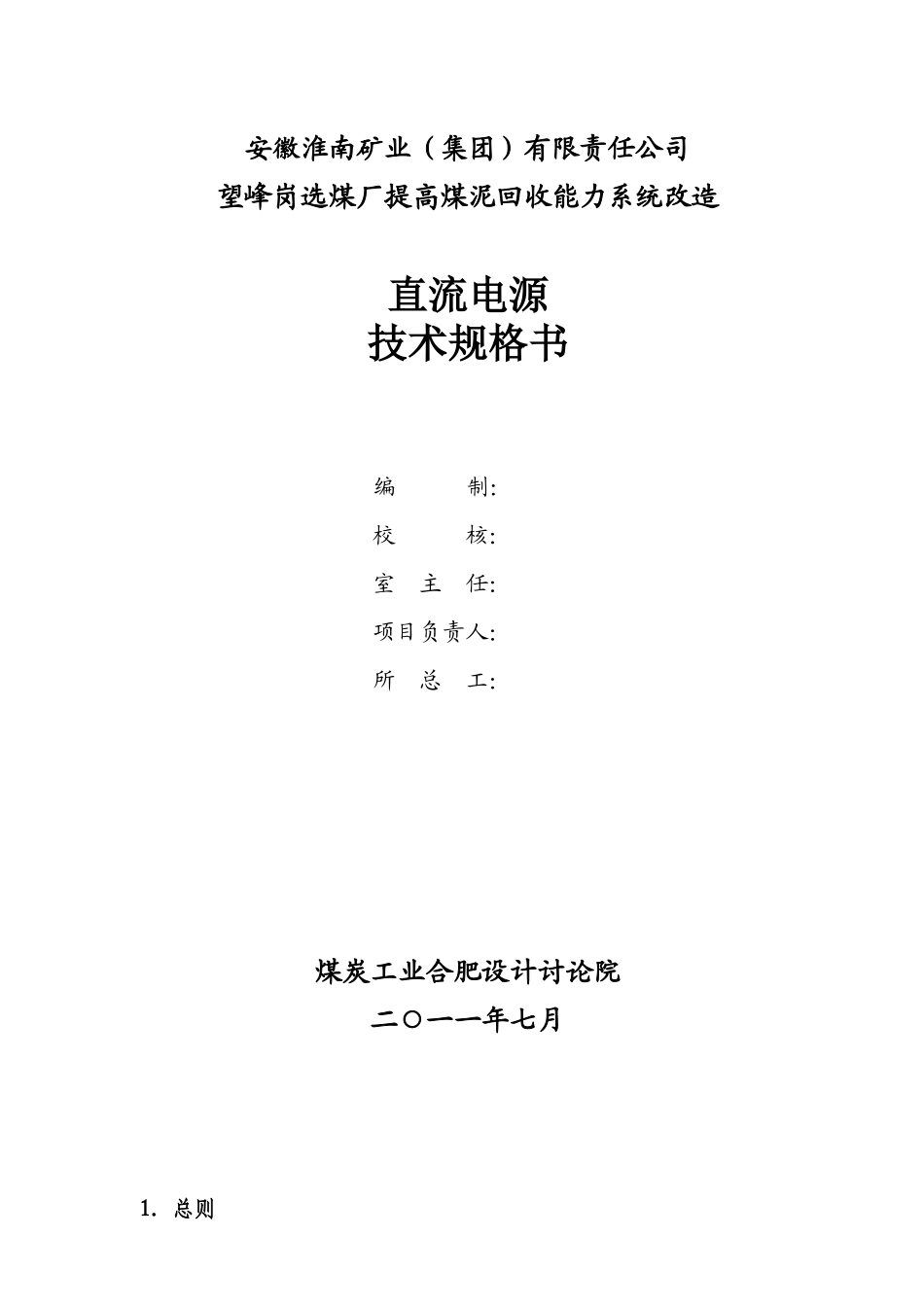

直流电源技术规范书_第1页
1/13

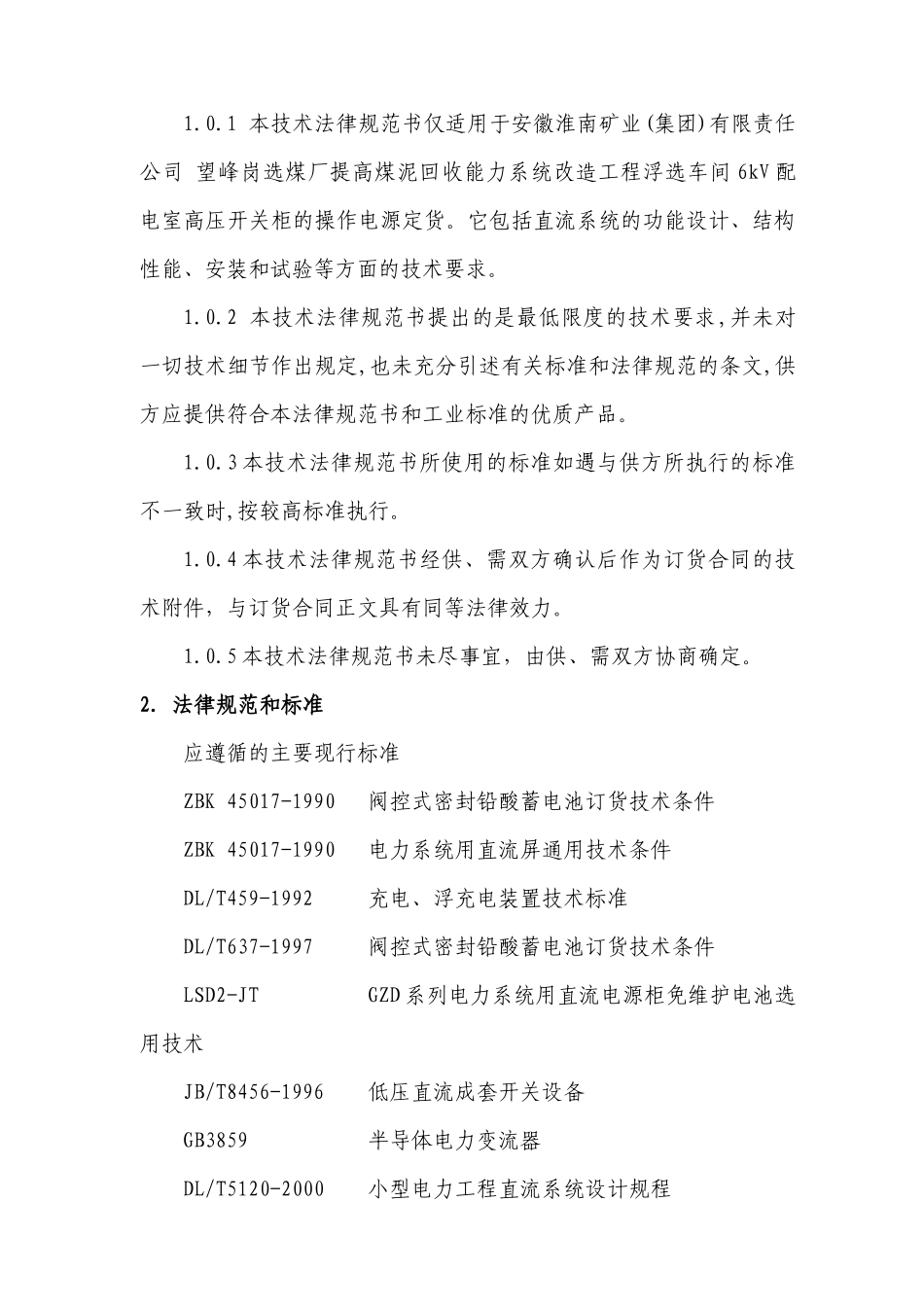

直流电源技术规范书_第2页
2/13

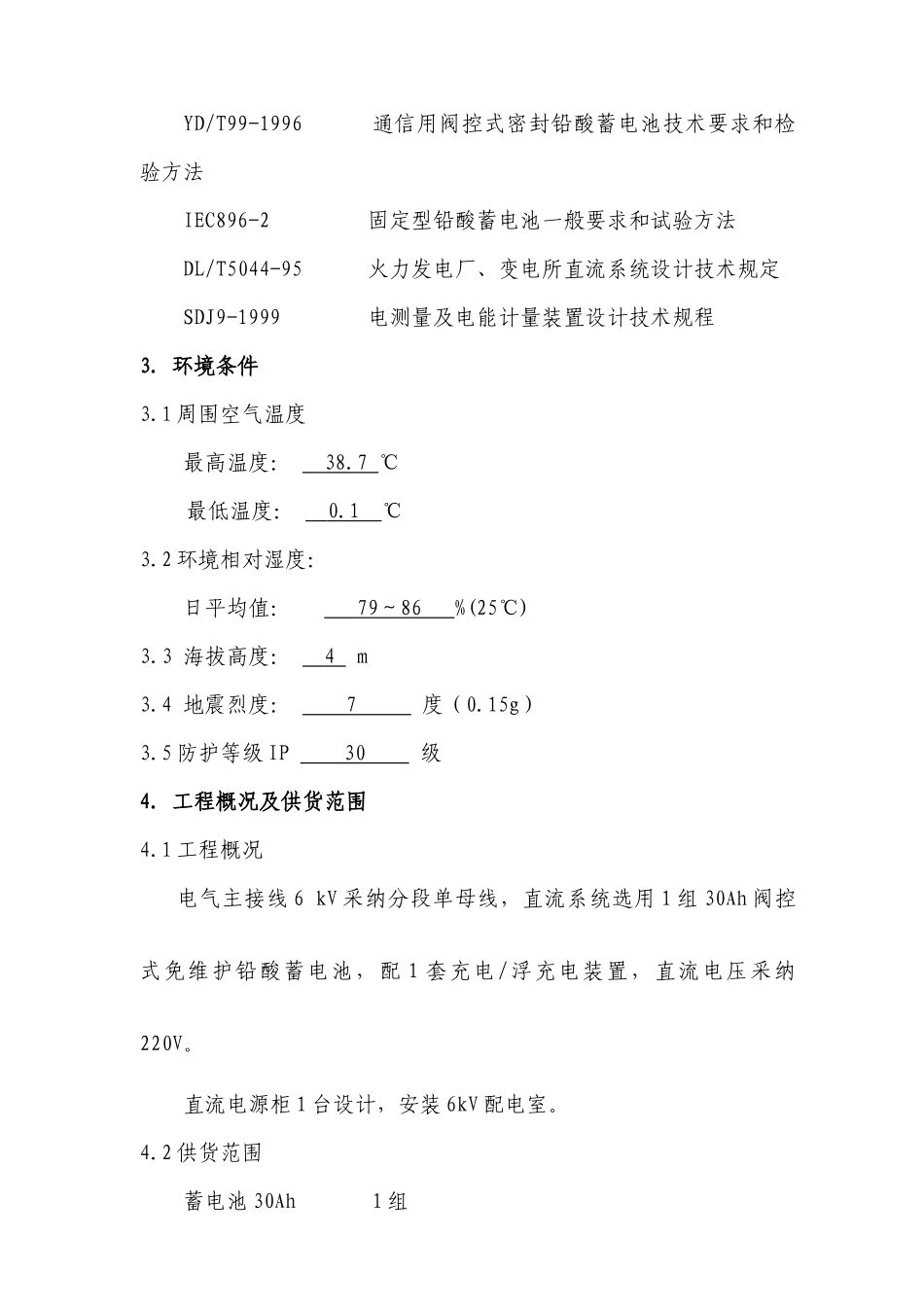

直流电源技术规范书_第3页
3/13
安徽淮南矿业(集团)有限责任公司 望峰岗选煤厂提高煤泥回收能力系统改造直流电源技术规格书编 制:校 核:室 主 任:项目负责人:所 总 工:煤炭工业合肥设计讨论院二○一一年七月1. 总则1.0.1 本技术法律规范书仅适用于安徽淮南矿业(集团)有限责任公司 望峰岗选煤厂提高煤泥回收能力系统改造工程浮选车间 6kV 配电室高压开关柜的操作电源定货。它包括直流系统的功能设计、结构性能、安装和试验等方面的技术要求。1.0.2 本技术法律规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和法律规范的条文,供方应提供符合本法律规范书和工业标准的优质产品。1.0.3 本技术法律规范书所使用的标准如遇与供方所执行的标准不一致时,按较高标准执行。1.0.4 本技术法律规范书经供、需双方确认后作为订货合同的技术附件,与订货合同正文具有同等法律效力。1.0.5 本技术法律规范书未尽事宜,由供、需双方协商确定。2. 法律规范和标准应遵循的主要现行标准ZBK 45017-1990 阀控式密封铅酸蓄电池订货技术条件ZBK 45017-1990 电力系统用直流屏通用技术条件DL/T459-1992 充电、浮充电装置技术标准DL/T637-1997 阀控式密封铅酸蓄电池订货技术条件LSD2-JT GZD 系列电力系统用直流电源柜免维护电池选用技术JB/T8456-1996 低压直流成套开关设备GB3859 半导体电力变流器DL/T5120-2000 小型电力工程直流系统设计规程YD/T99-1996 通信用阀控式密封铅酸蓄电池技术要求和检验方法IEC896-2 固定型铅酸蓄电池一般要求和试验方法DL/T5044-95 火力发电厂、变电所直流系统设计技术规定SDJ9-1999 电测量及电能计量装置设计技术规程3. 环境条件3.1 周围空气温度 最高温度: 38.7 ℃最低温度: 0.1 ℃3.2 环境相对湿度:日平均值: 79 ~ 86 %(25℃)3.3 海拔高度: 4 m3.4 地震烈度: 7 度(0.15g)3.5 防护等级 IP 30 级4. 工程概况及供货范围4.1 工程概况电气主接线 6 kV 采纳分段单母线,直流系统选用 1 组 30Ah 阀控式免维护铅酸蓄电池,配 1 套充电/浮充电装置,直流电压采纳220V。直流电源柜 1 台设计,安装 6kV 配电室。4.2 供货范围蓄电池 30Ah 1 组充电/浮充电装置 1 套 双路沟通进线电源切换装置 1 套有源逆变蓄电池放电装置 1 套(2kVA)微机绝缘在线监测装置 1 套母线自动/手动调压装置 1 套电池巡检装置 1 套监控单元 1 套直流馈线回路 1 ...
