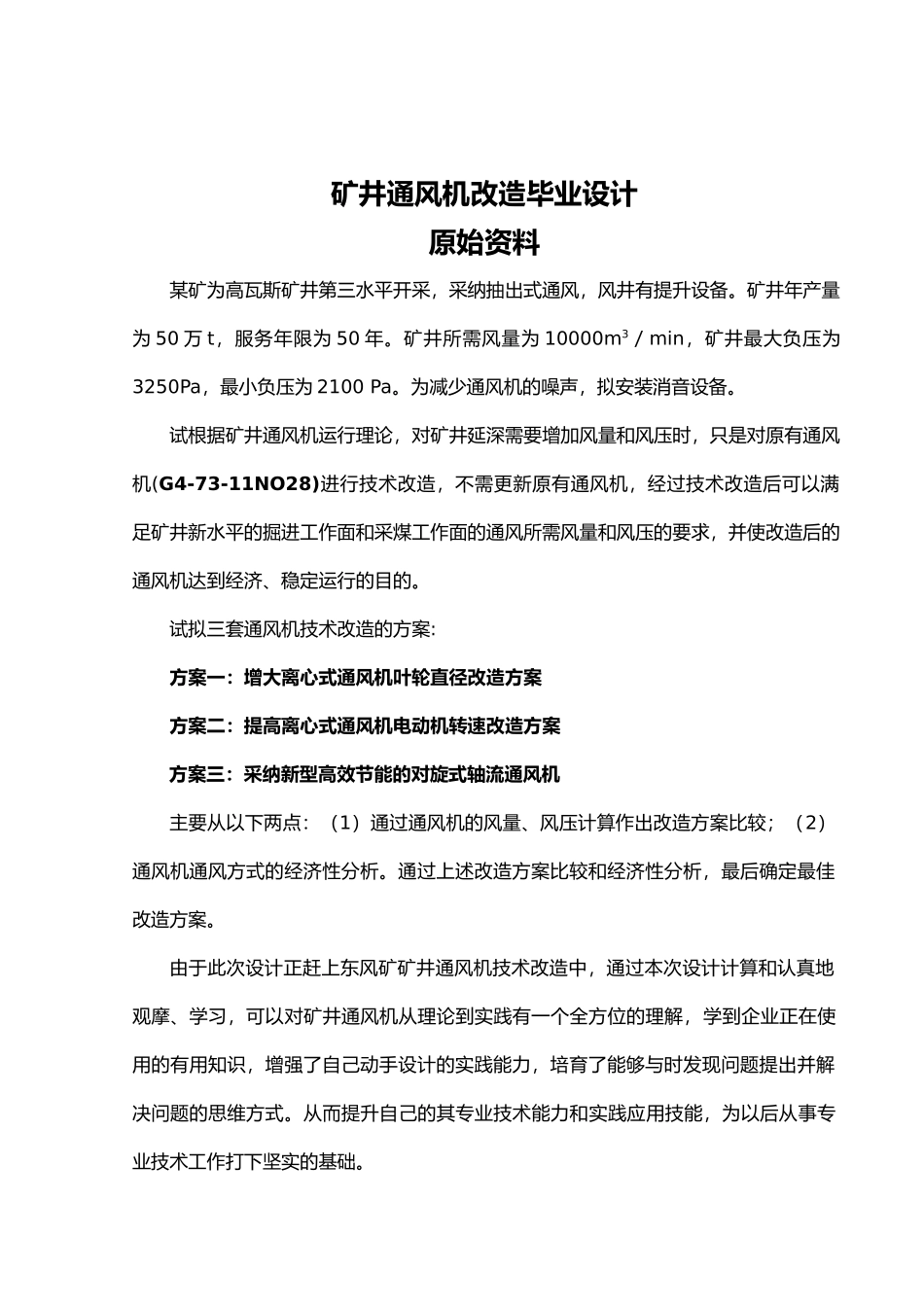

矿井通风机改造毕业设计指导书----------------------- -----------------------日期：矿井通风机改造毕业设计指导书机电通风教研室矿井通风机改造毕业设计原始资料某矿为高瓦斯矿井第三水平开采，采纳抽出式通风，风井有提升设备。矿井年产量为 50 万 t，服务年限为 50 年。矿井所需风量为 10000m3／min，矿井最大负压为3250Pa，最小负压为 2100 Pa。为减少通风机的噪声，拟安装消音设备。试根据矿井通风机运行理论，对矿井延深需要增加风量和风压时，只是对原有通风机(G4-73-11NO28)进行技术改造，不需更新原有通风机，经过技术改造后可以满足矿井新水平的掘进工作面和采煤工作面的通风所需风量和风压的要求，并使改造后的通风机达到经济、稳定运行的目的。试拟三套通风机技术改造的方案:方案一：增大离心式通风机叶轮直径改造方案方案二：提高离心式通风机电动机转速改造方案方案三：采纳新型高效节能的对旋式轴流通风机主要从以下两点：（1）通过通风机的风量、风压计算作出改造方案比较；（2）通风机通风方式的经济性分析。通过上述改造方案比较和经济性分析，最后确定最佳改造方案。由于此次设计正赶上东风矿矿井通风机技术改造中，通过本次设计计算和认真地观摩、学习，可以对矿井通风机从理论到实践有一个全方位的理解，学到企业正在使用的有用知识，增强了自己动手设计的实践能力，培育了能够与时发现问题提出并解决问题的思维方式。从而提升自己的其专业技术能力和实践应用技能，为以后从事专业技术工作打下坚实的基础。因此，要求每个学生认真做，认真观摩，从中获益。前言第一章 G4-73-11NO28 型离心式通风机增大叶轮直径改造方案1.1 通风机必须产生的风量1.2 通风机必须产生的风压1.3 确定叶轮的外圆圆周速度1.4 确定叶轮直径1.5 确定网络无因次特性曲线方程1.6 确定通风机的无因次工况点1.7 通风机转速的计算1.8 通风机工况的调节1.9 电动机的选型1.10 通风机年平均电耗的计算1.11 吨煤通风电耗第二章 G4-73-11NO28 型离心式通风机提高电动机转速改造方案2.1 通风机必须产生的风量2.2 通风机必须产生的风压2.3 确定叶轮直径2.4 确定网络无因次特性曲线2.5 通风机的转速计算2.6 电动机的选型2.7 通风机年平均耗电量的计算第三章采纳新型高效节能的对旋式轴流通风机的改造方案3.1 通风机必须产生的风量和静压3.2 预选通风机3.3 通风机网络阻力系数3.4 确定通风机工况点3．5 电动机选型3．6 通风...
