福州市螺洲大桥工程中南汊移动模架安装方案

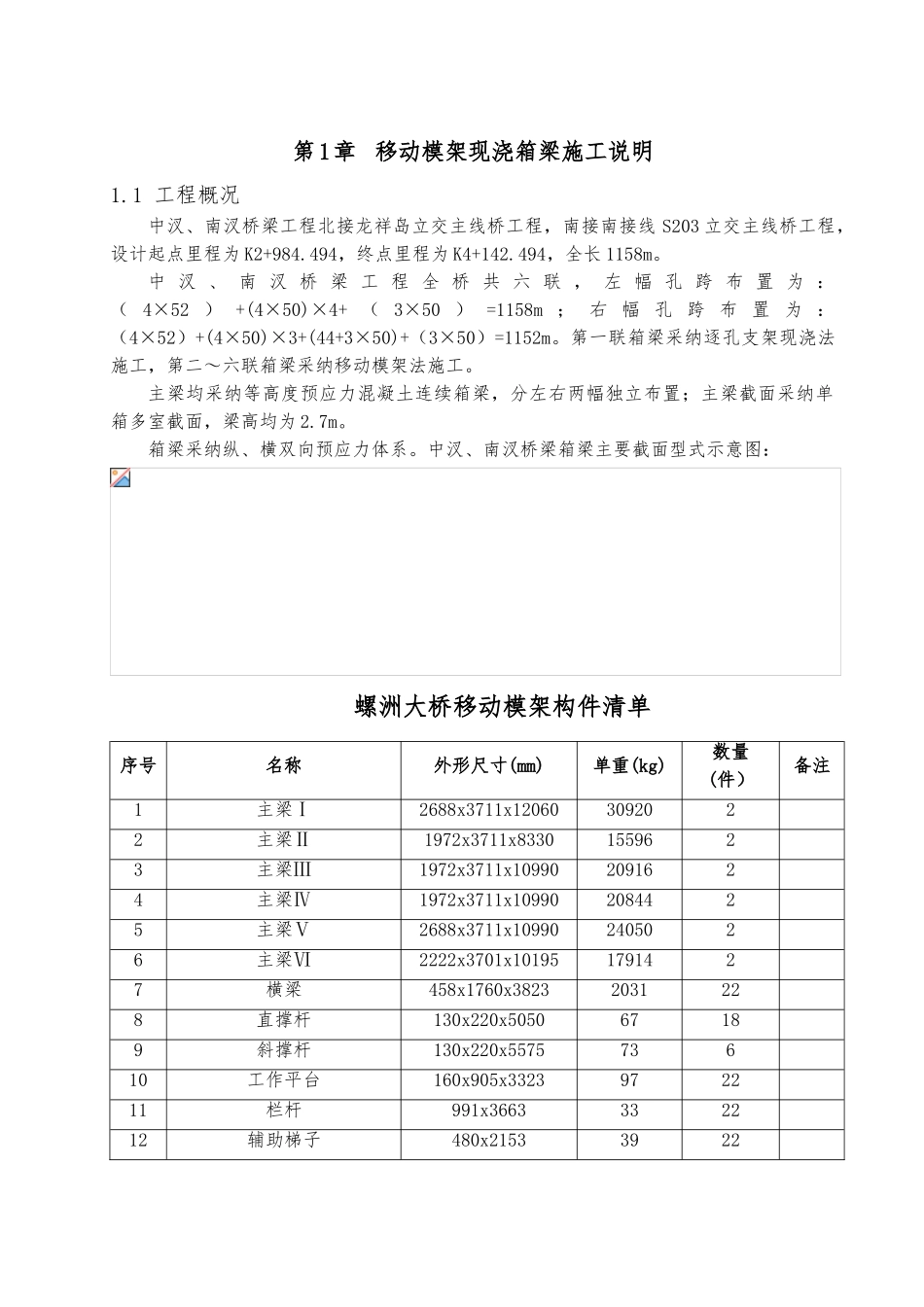

市螺洲大桥工程中南汊移动模架安装方案目录第 1 章 移动模架现浇箱梁施工说明 第 2 章 移动模架安装 2 .1 移动模架简介 2 .2 移动模架安装 第 3 章 安装主要材料与设备计划 其 他 · 高强螺栓施工 · 高强螺栓的储存管理 · 高强螺栓施拧准备 · 高强螺栓施拧 · 施拧质量检查 · 安全施工措施 · 施工机械安全技术标准 · 高处作业安全技术标准 第1章 移动模架现浇箱梁施工说明1.1 工程概况中汊、南汊桥梁工程北接龙祥岛立交主线桥工程，南接南接线 S203 立交主线桥工程，设计起点里程为 K2+984.494，终点里程为 K4+142.494，全长 1158m。中 汊 、 南 汊 桥 梁 工 程 全 桥 共 六 联 ， 左 幅 孔 跨 布 置 为 ：（ 4×52 ） +(4×50)×4+ （ 3×50 ） =1158m ； 右 幅 孔 跨 布 置 为 ：（4×52）+(4×50)×3+(44+3×50)+（3×50）=1152m。第一联箱梁采纳逐孔支架现浇法施工，第二～六联箱梁采纳移动模架法施工。主梁均采纳等高度预应力混凝土连续箱梁，分左右两幅独立布置；主梁截面采纳单箱多室截面，梁高均为 2.7m。箱梁采纳纵、横双向预应力体系。中汊、南汊桥梁箱梁主要截面型式示意图：螺洲大桥移动模架构件清单序号名称外形尺寸(mm)单重(kg)数量(件）备注1主梁Ⅰ2688x3711x120603092022主梁Ⅱ1972x3711x83301559623主梁Ⅲ1972x3711x109902091624主梁Ⅳ1972x3711x109902084425主梁Ⅴ2688x3711x109902405026主梁Ⅵ2222x3701x101951791427横梁458x1760x38232031228直撑杆130x220x505067189斜撑杆130x220x557573610工作平台160x905x3323972211栏杆991x3663332212辅助梯子480x2153392213可调螺杆360x420x9802254414鼻梁 12247x3742x133809018415鼻梁 22164x3724x140505997416连杆 1190x420x963117417连杆 2250x132x1950164418吊架650x2042x1117011415119吊耳406x560x670455220支座450x450x450379221托架上部结构900x1770x77559729622托架下部结构2550x2620x50847599623托架操作平台893x1217x74701686624推动平车2413x2612x1503709625连接座560x560x675376626限位装置410x400x350166627导向装置320x440x1360455628横移动力装置328x143x600581229推动动力装置连接 1240x470x80053630推动动力装置连接 2470x505x400175631推动动力装置连接 3604x216x960283632底模（5.5 段外侧）4550x5500x6194779633底模（5.5 段居中）4550x5500x6194779634底模（6.4...
