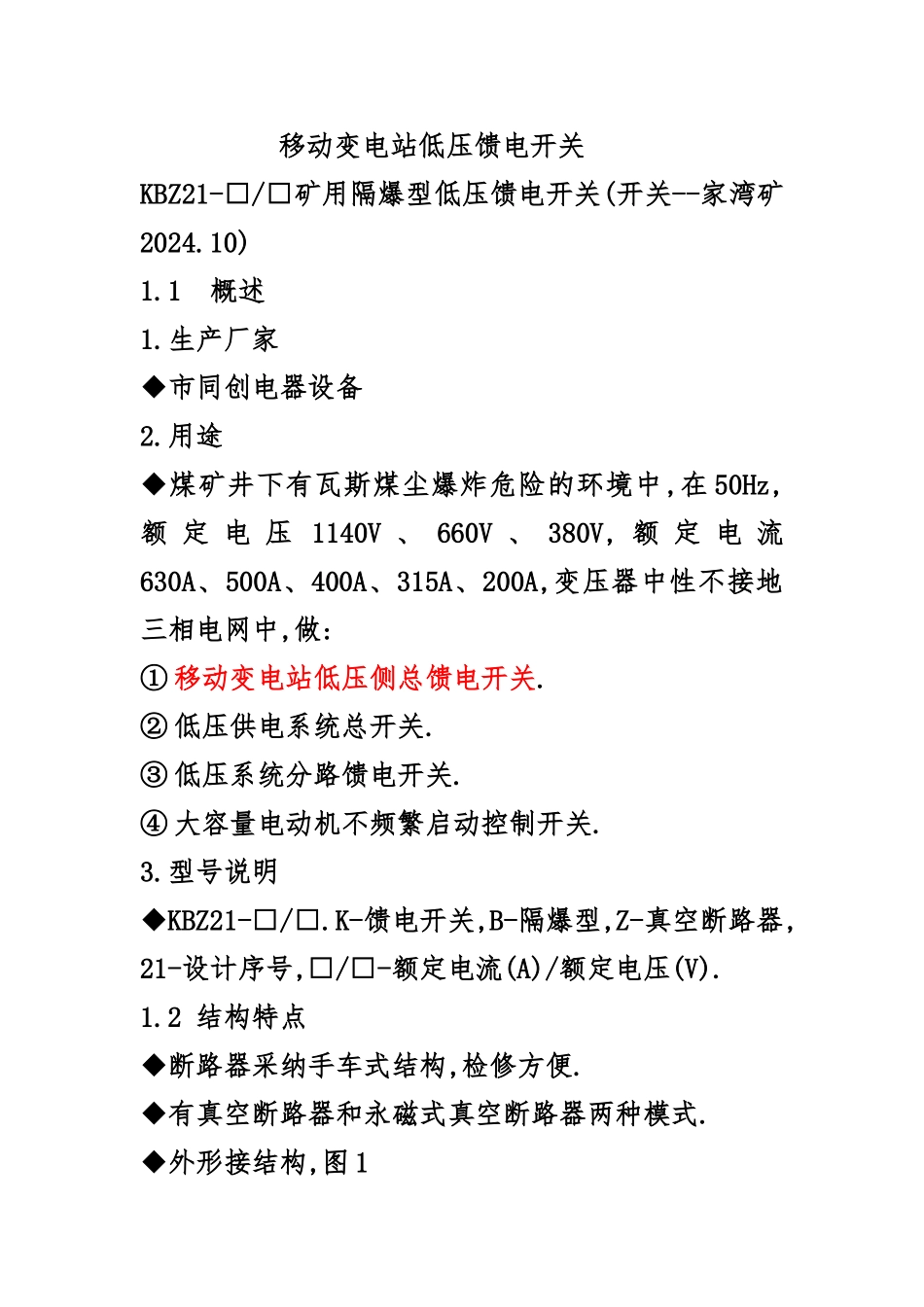

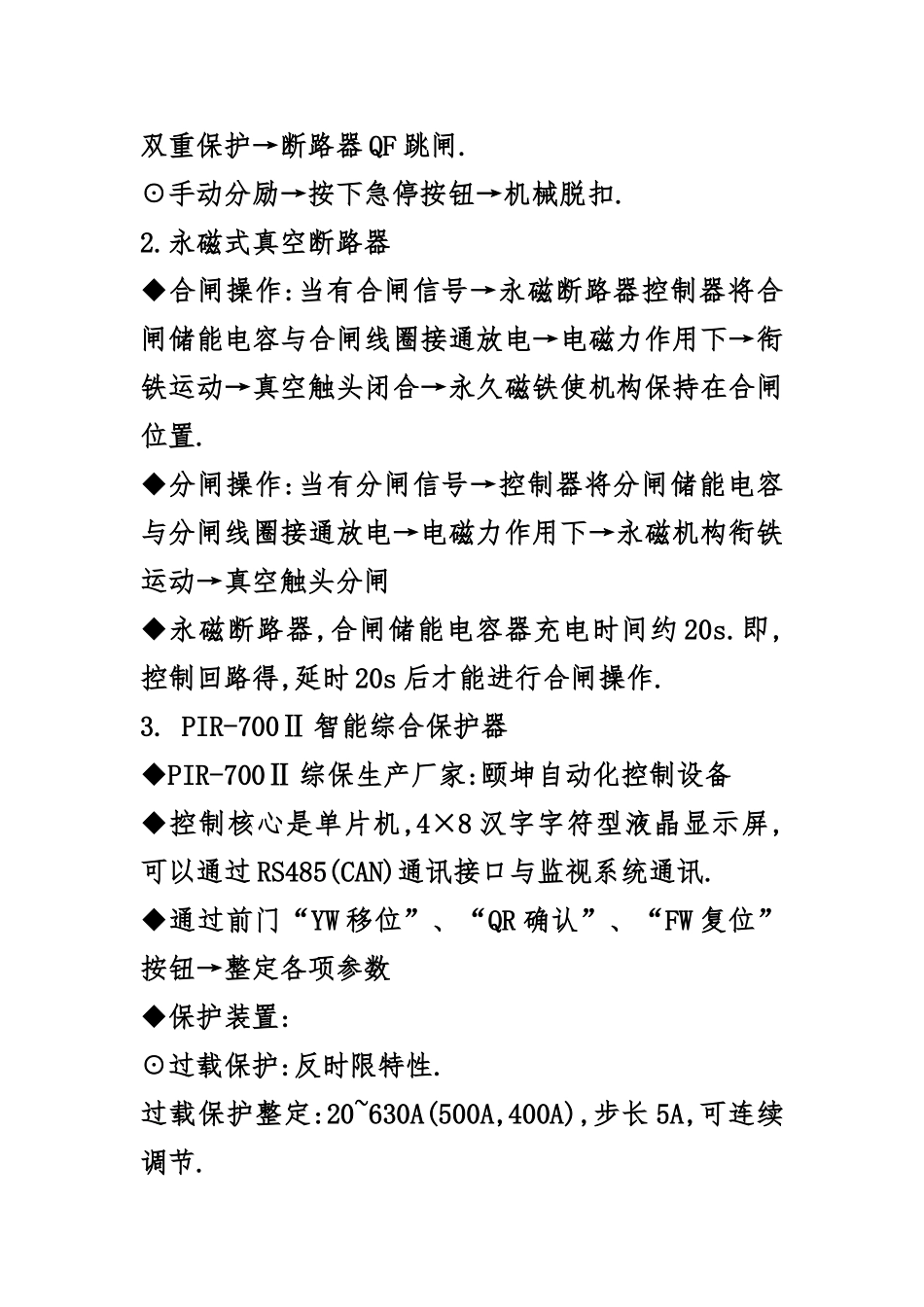

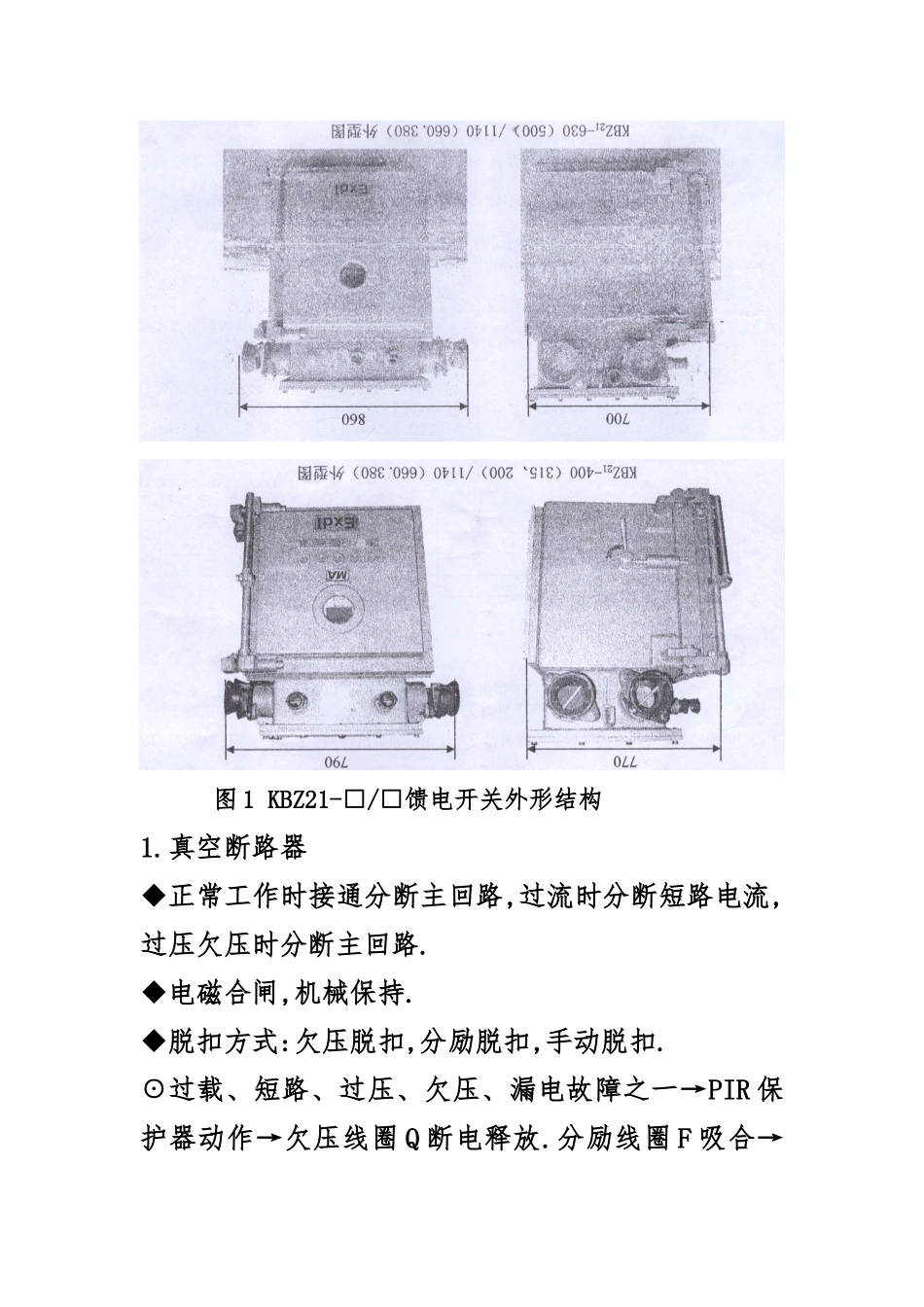

移动变电站低压馈电开关KBZ21-□/□矿用隔爆型低压馈电开关(开关--家湾矿2024.10)1.1 概述1.生产厂家◆市同创电器设备2.用途◆煤矿井下有瓦斯煤尘爆炸危险的环境中,在 50Hz,额 定 电 压 1140V 、 660V 、 380V, 额 定 电 流630A、500A、400A、315A、200A,变压器中性不接地三相电网中,做:① 移动变电站低压侧总馈电开关.② 低压供电系统总开关.③ 低压系统分路馈电开关.④ 大容量电动机不频繁启动控制开关.3.型号说明◆KBZ21-□/□.K-馈电开关,B-隔爆型,Z-真空断路器,21-设计序号,□/□-额定电流(A)/额定电压(V).1.2 结构特点◆断路器采纳手车式结构,检修方便.◆有真空断路器和永磁式真空断路器两种模式.◆外形接结构,图 1图 1 KBZ21-□/□馈电开关外形结构1.真空断路器◆正常工作时接通分断主回路,过流时分断短路电流,过压欠压时分断主回路.◆电磁合闸,机械保持.◆脱扣方式:欠压脱扣,分励脱扣,手动脱扣.☉过载、短路、过压、欠压、漏电故障之一→PIR 保护器动作→欠压线圈 Q 断电释放.分励线圈 F 吸合→双重保护→断路器 QF 跳闸.☉手动分励→按下急停按钮→机械脱扣.2.永磁式真空断路器◆合闸操作:当有合闸信号→永磁断路器控制器将合闸储能电容与合闸线圈接通放电→电磁力作用下→衔铁运动→真空触头闭合→永久磁铁使机构保持在合闸位置.◆分闸操作:当有分闸信号→控制器将分闸储能电容与分闸线圈接通放电→电磁力作用下→永磁机构衔铁运动→真空触头分闸◆永磁断路器,合闸储能电容器充电时间约 20s.即,控制回路得,延时 20s 后才能进行合闸操作.3. PIR-700Ⅱ 智能综合保护器◆PIR-700Ⅱ 综保生产厂家:颐坤自动化控制设备◆控制核心是单片机,4×8 汉字字符型液晶显示屏,可以通过 RS485(CAN)通讯接口与监视系统通讯.◆通过前门“YW 移位”、“QR 确认”、“FW 复位”按钮→整定各项参数◆保护装置:☉过载保护:反时限特性.过载保护整定:20~630A(500A,400A),步长 5A,可连续调节.☉短路保护:短路保护整定(2~10)(为对应整定值的安培数)☉漏电闭锁:380V,7kΩ+20%;660V,22kΩ+20%;1140V,40kΩ+20%;漏电闭锁的解锁值为 1.5 倍闭锁值.☉做分馈电开关,可实现选择性漏电保护.动作值380V,3~7kΩ; 660V,5~13kΩ; 1140V,5~20kΩ(零序功率方向原理);☉ 做 总 馈 电 开 关 , 漏 电 动 作 电 阻 : 380V,3.5kΩ; 660V,11kΩ; 1140V,20kΩ(附加直流电源原理).◆欠电压保护:软件整定,(50%~85%).动作时...
