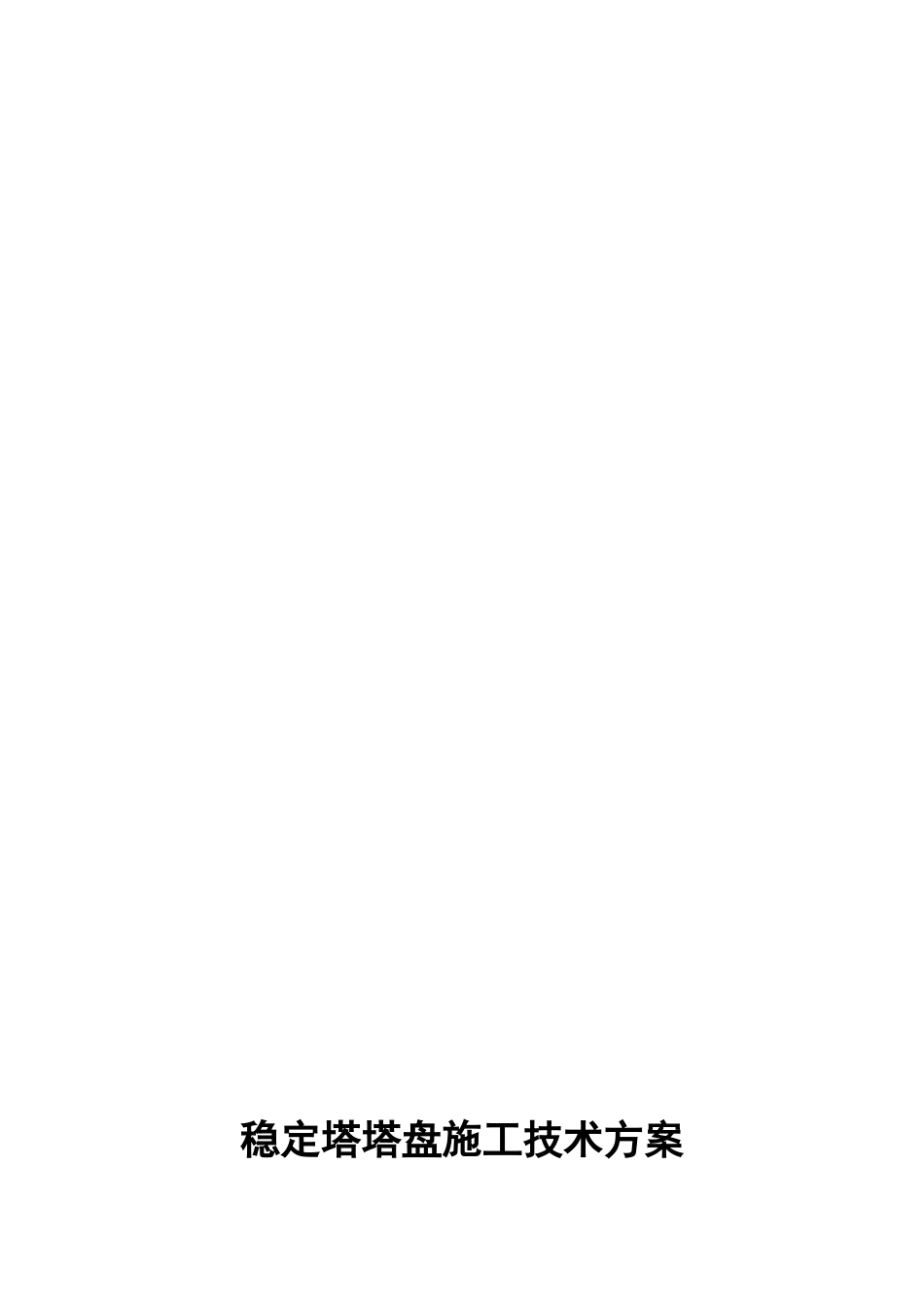

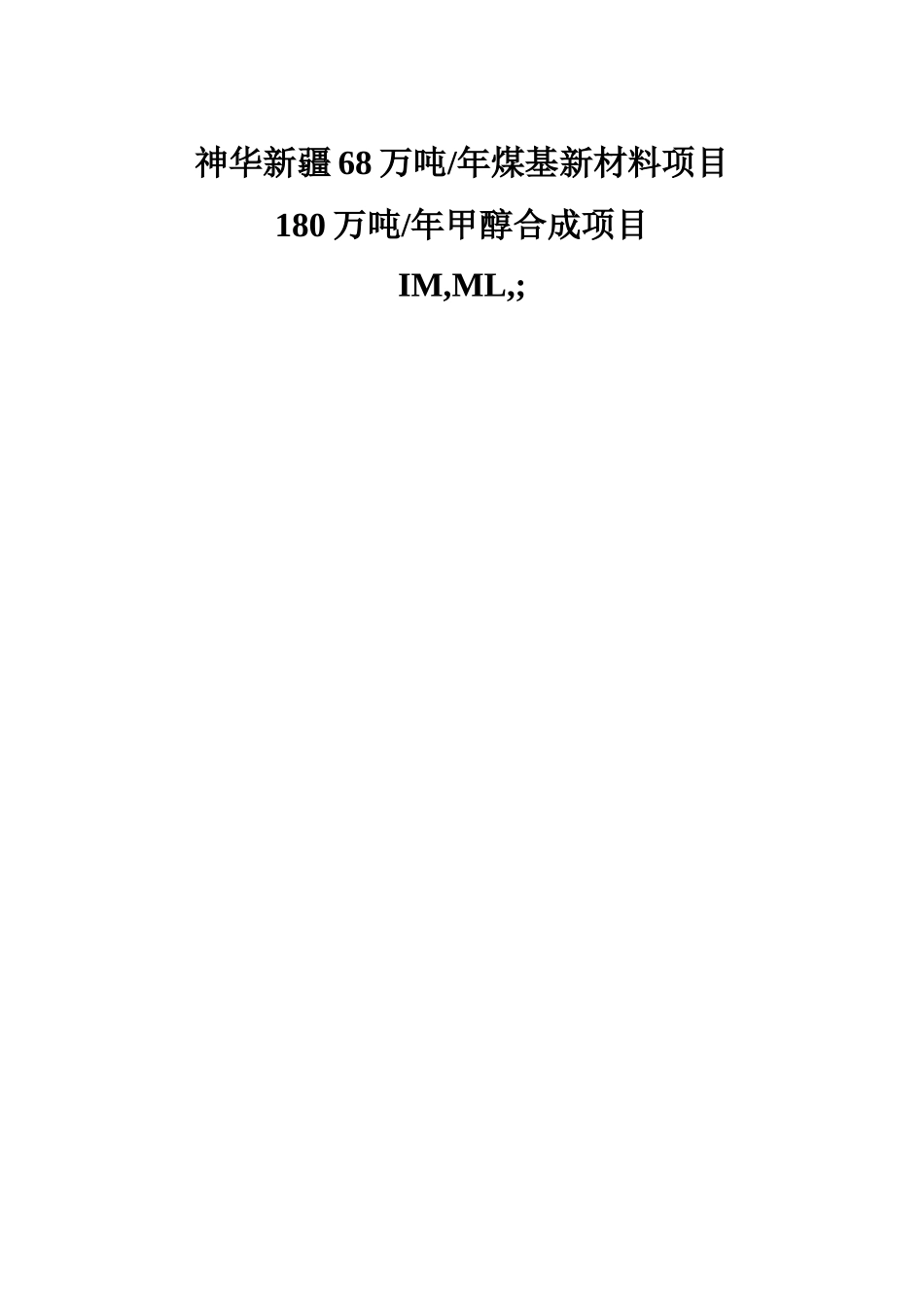

神华新疆 68 万吨/年煤基新材料项目180 万吨/年甲醇合成项目IM,ML,;稳定塔塔盘施工技术方案编 制： 审 核： 安全会签： 批 准： 中国化学工程第十四建设有限公司2024 年 03 月 15 日目 录第一章 编制说明 …………………………………………3第二章 工程概况 …………………………………………3第三章 主要工程量 ………………………………………4第四章 施工组织部署 ……………………………………4第五章 主要施工机具计划 ………………………………5第六章 主要施工周转材料计划计划 ……………………6第七章 施工平面布置图 …………………………………6第八章 施工方法和工艺措施 ……………………………6第九章 施工质量保证措施………………………………13第十章 施工 HSE 保证措施………………………………16第十一章 施工进度计划…………………………………25第十二章 施工技术资料的管理…………………………25第十三章 有害和危险因素的辨识和应急措施…………28 第一章 编制说明1.1 目的和范围为保证稳定塔塔盘安装的现场安全文明施工、技术指导及质量控制措施等，特编此方案，以便现场更好的施工。本方案适用于甲醇合成装置稳定塔塔盘安装工作。1.2 编制依据（1）《钢制压力容器》（GB 150—1998）；（2）《石油化工静设备安装工程施工技术规程》（SH/T3542-2024）；（3）《塔盘技术条件》（JB/T1205-2001）；（4）《石油化工换热设备施工及验收法律规范》（SH3532-2024）；（5）《石油化工施工安全技术规程》（SH3505-1999）；（6）《化工塔类设备施工及验收标准》（HGJ211-1985）；（7）本项目招标文件（8）设计图纸及相关说明（9）业主施工管理规定 第二章 工程概况2.1 概述 本工程为神华新疆 68 万吨/年煤基新材料项目 180 万吨/年甲醇合成项目，该工程由中国神华煤制油化工有限公司新疆煤化工分公司出资建设、中国成达工程有限公司 EPC 总承包、监理单位为吉林梦溪工程管理有限公司、施工单位为中国化学工程第十四建设有限公司。本方案主要是针对甲醇合成装置稳定塔塔盘安装技术，为保证现场设备更好的施工，特编制此方案用于指导工作。 第三章 主要工程量3.1 主要工程实物量名称规格或特征描述单位数量备注稳定塔Φ 内 3200 立式 H 总≈34100 板式塔，塔板数 N=30Q345R台1合计1第四章 施工组织部署为了更好地管理现场的施工，因此设立了该施工组织，以满足现...
