空腹楼板工程施工设计方案

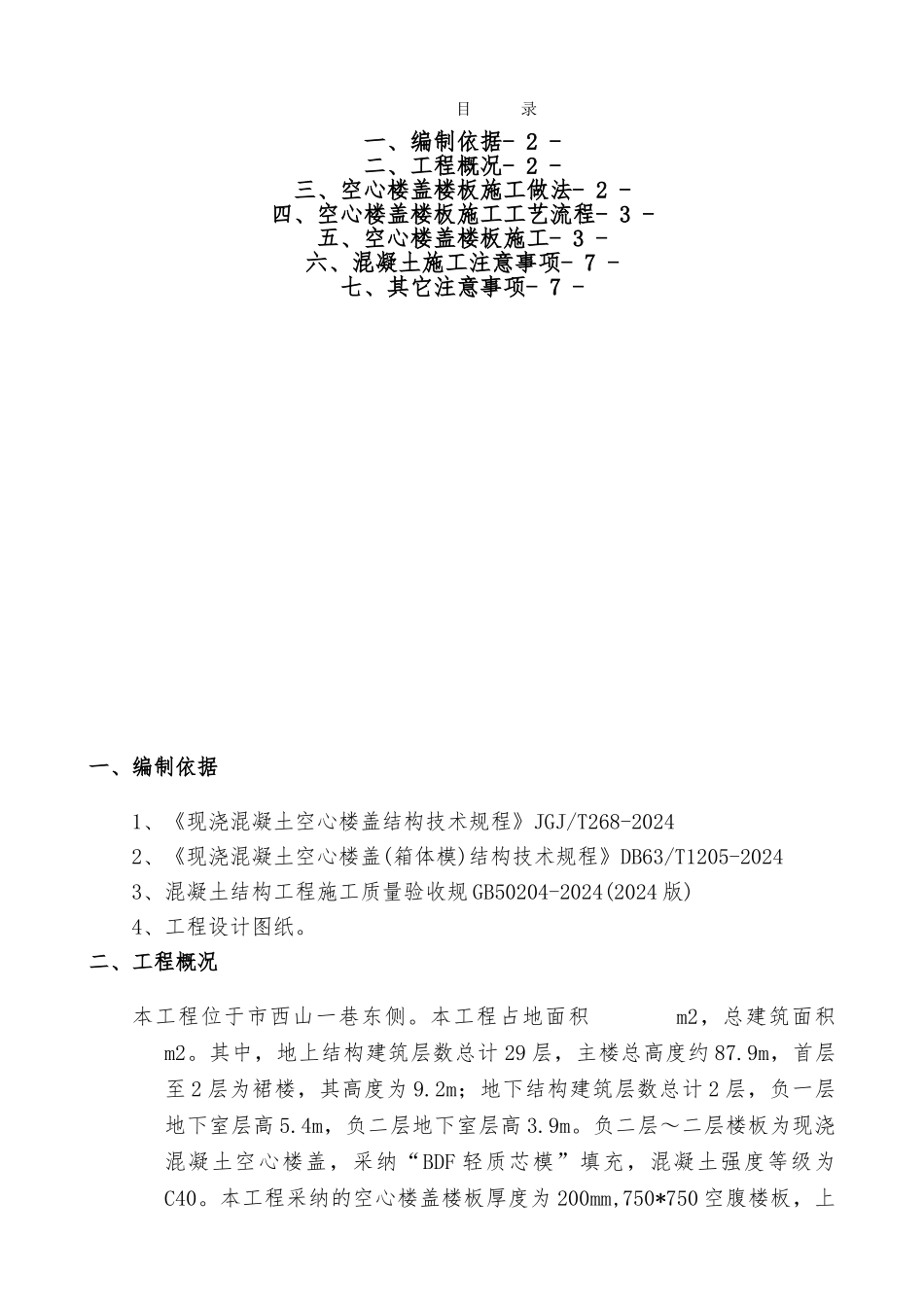

空腹楼板工程施工设计方案_第1页
1/7
空腹楼板工程施工设计方案_第2页
2/7
空腹楼板工程施工设计方案_第3页
3/7
目 录一、编制依据- 2 -二、工程概况- 2 -三、空心楼盖楼板施工做法- 2 -四、空心楼盖楼板施工工艺流程- 3 -五、空心楼盖楼板施工- 3 -六、混凝土施工注意事项- 7 -七、其它注意事项- 7 -一、编制依据1、《现浇混凝土空心楼盖结构技术规程》JGJ/T268-20242、《现浇混凝土空心楼盖(箱体模)结构技术规程》DB63/T1205-20243、混凝土结构工程施工质量验收规 GB50204-2024(2024 版)4、工程设计图纸。二、工程概况本工程位于市西山一巷东侧。本工程占地面积 m2,总建筑面积m2。其中,地上结构建筑层数总计 29 层,主楼总高度约 87.9m,首层至 2 层为裙楼,其高度为 9.2m;地下结构建筑层数总计 2 层,负一层地下室层高 5.4m,负二层地下室层高 3.9m。负二层~二层楼板为现浇混凝土空心楼盖,采纳“BDF 轻质芯模”填充,混凝土强度等级为C40。本工程采纳的空心楼盖楼板厚度为 200mm,750*750 空腹楼板,上翼缘混凝土厚 50mm,下翼缘混凝土厚 50mm。三、空心楼盖楼板施工做法1、本工程空心楼盖楼板配筋做法:四、空心楼盖楼板施工工艺流程五、空心楼盖楼板施工1、施工准备按设计图纸要求明确 BDF 轻质填充芯模的规格型号、各项技术参数、统计芯模数量、落实供货计划。2、测量放线为轴线引测、支架、支模做准备。3、支模(1)、下层楼板应具有承受上层荷载的能力,上层支架的立柱应对准下层支架的立柱,并铺设垫模板。(注:当转换层时,支模受力承荷大,其支模立柱底端应该用金属管或角钢或木方作垫层,其条形垫层的长度大于 3 米以上,达到整体受力,防止支模立柱底端承受上层大的荷载损坏楼盖)。(2)、对跨度不小于 4m 的现浇板,其模板应按设计要求起拱;当设计无具体要求时,起拱高度宜按单向板或双向板跨度的 2/1000~3/1000。4、弹线按施工图在平板模板上弹出主肋、边肋、次肋钢筋位置分布线与水电安装管道等预埋位置线。5、在楼盖底模板上按设计要求设置、绑扎密肋梁钢筋,铺设、绑扎板底面钢筋。6、安装预留预埋(1)、施工过程中,安装工程的预留预埋工作必须与钢筋绑扎、轻质填充芯模的安放等工序交叉平行进行,否则过后很难插入;(2)、预埋水平管线应根据管径大小尽量布置在密肋梁;(3)、穿过楼板竖向管道宜用预埋钢套管,并按划线位置与钢筋骨架焊接定位牢固,其中心允许偏差控制在 3mm 之,严禁事后剔凿。7、抗浮措施(1)、抗浮措施——从主肋边 200mm 处开始,沿钢筋的纵、横方向每间距600...
