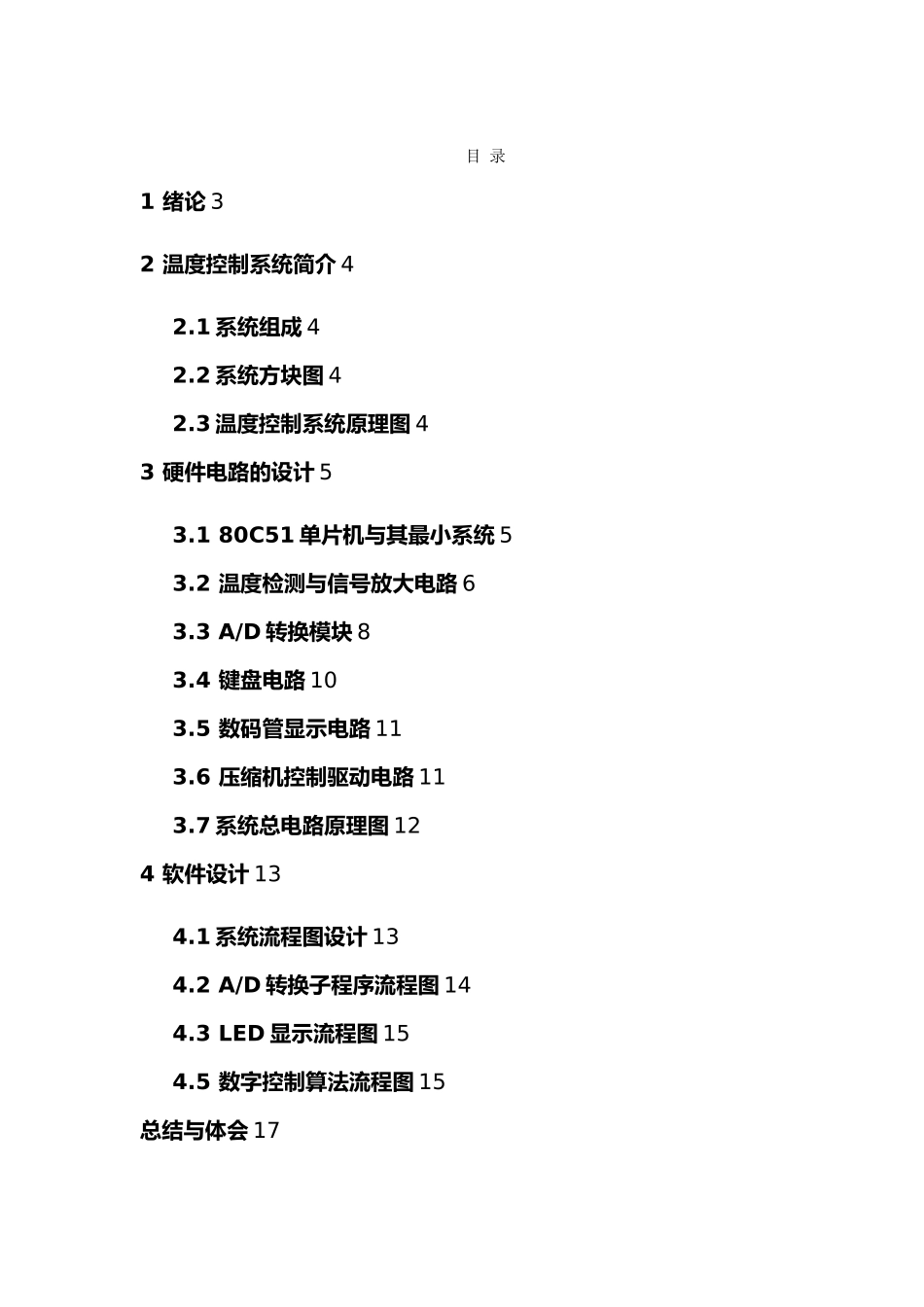

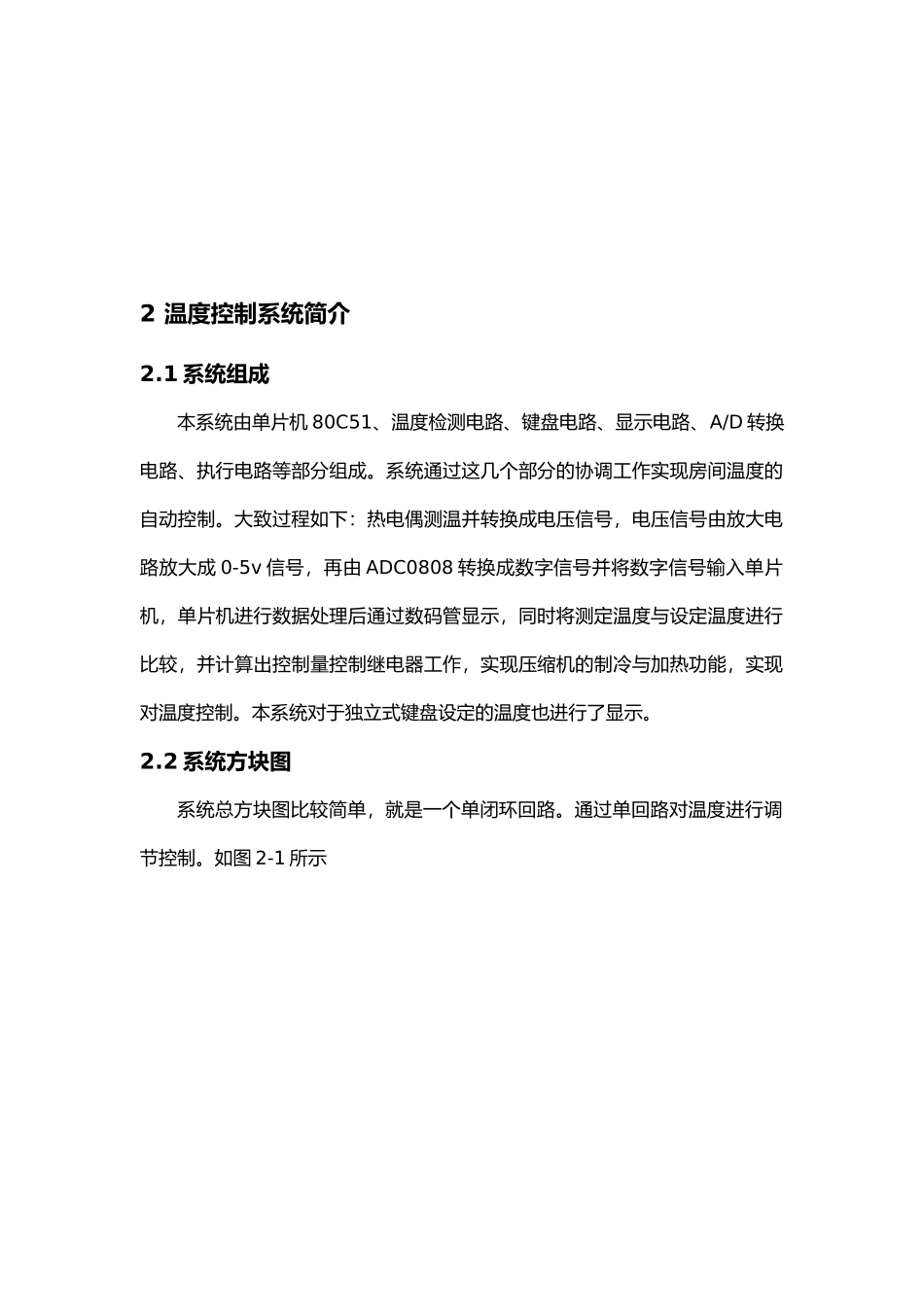

目 录1 绪论 32 温度控制系统简介 42.1 系统组成 42.2 系统方块图 42.3 温度控制系统原理图 43 硬件电路的设计 53.1 80C51 单片机与其最小系统 53.2 温度检测与信号放大电路 63.3 A/D 转换模块 83.4 键盘电路 103.5 数码管显示电路 113.6 压缩机控制驱动电路 113.7 系统总电路原理图 124 软件设计 134.1 系统流程图设计 134.2 A/D 转换子程序流程图 144.3 LED 显示流程图 154.5 数字控制算法流程图 15总结与体会 17参考文献 181 绪 论空调即空气调节（air conditioning），是指用人工手段，对建筑/构筑物环境空气的温度、湿度、干净度、速度等参数进行调节和控制的过程。一般包括冷源/热源设备，冷热介质输配系统，末端装置等几大部分和其他辅助设备。主要包括水泵、风机和管路系统。末端装置则负责利用输配来的冷热量，具体处理空气，使目标环境的空气参数达到要求。 液体汽化制冷是利用液体汽化时的吸热、冷凝时的放热效应来实现制冷的。液体汽化形成蒸汽。当液体（制冷工质）处在密闭的容器中时，此容器中除了液体与液体本身所产生的蒸汽外，不存在其他任何气体，液体和蒸汽将在某一压力下达到平衡，此时的汽体称为饱和蒸汽，压力称为饱和压力，温度称为饱和温度。平衡时液体不再汽化，这时假如将一部分蒸汽从容器中抽走，液体必定要继续汽化产生一部分蒸汽来维持这一平衡。 液体汽化时要吸收热量，此热量称为汽化潜热。汽化潜热来自被冷却对象，使被冷却对象变冷。为了使这一过程连续进行，就必须从容器中不断地抽走蒸汽，并使其凝聚成液体后再回到容器中去。从容器中抽出的蒸汽如直接冷凝成蒸汽，则所需冷却介质的温度比液体的蒸发温度还要低，我们希望蒸汽的冷凝是在常温下进行，因此需要将蒸汽的压力提高到常温下的饱和压力。制冷工质将在低温、低压下蒸发，产生冷效应；并在常温、高压下冷凝，向周围环境或冷却介质放出热量。蒸汽在常温、高压下冷凝后变为高压液体，还需要将其压力降低到蒸发压力后才能进入容器。压缩机吸入低压气体经过压缩机压缩变成高温高压气体，高温气体通过换热器把水温提高，同时高温气体会冷凝变成液体。液体在进入蒸发器进行蒸发，（蒸发器蒸发的同时也要有换热媒体，根据换热的媒体不同机器的型号结构也不同，常用的有风冷和地源。）液体经过蒸发器后变成低压低温气体，低温气体再次被压缩机吸入进行压缩。2 温度控制系统简介2.1 系统组成本系统由单片机 80...
