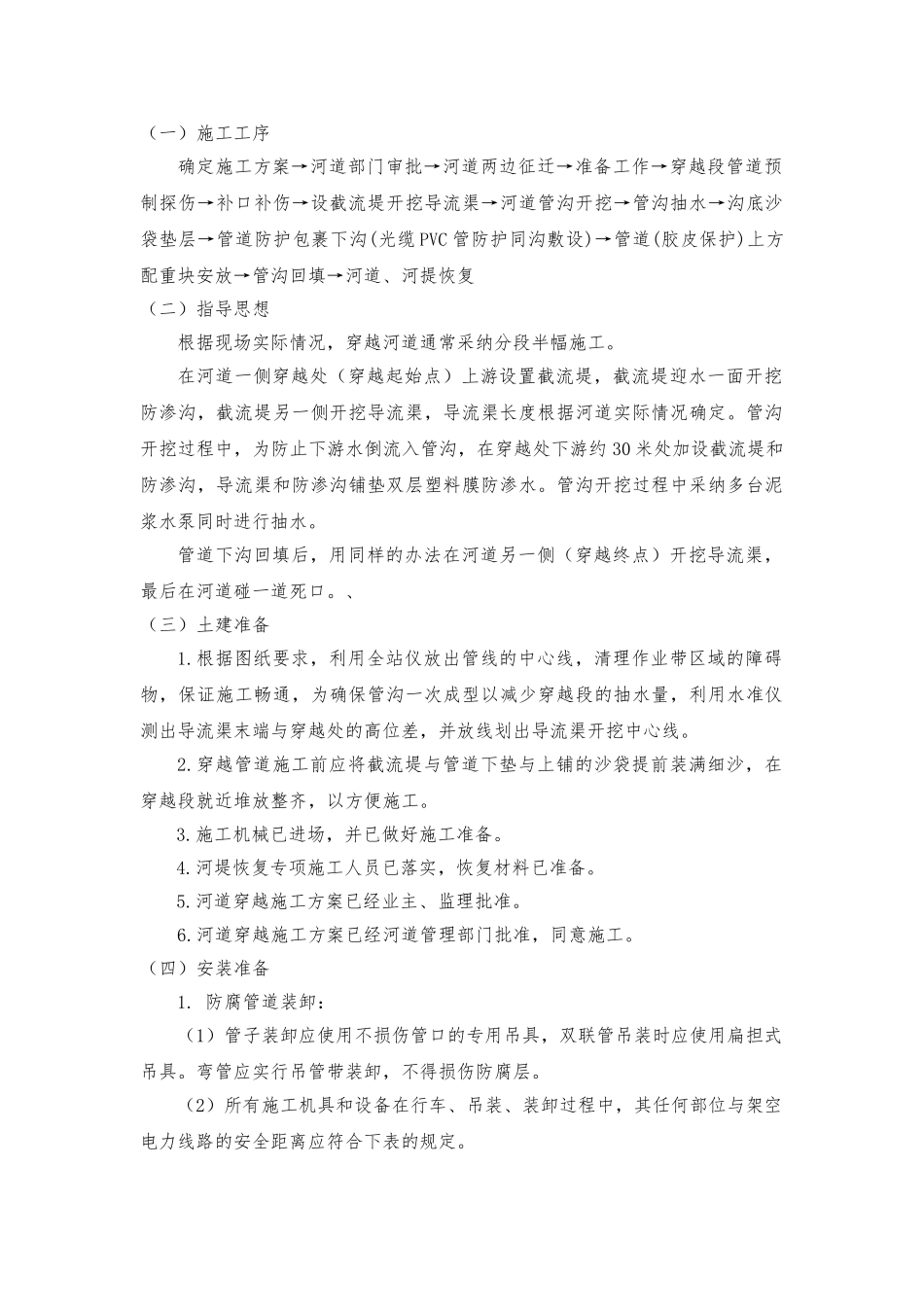

穿越河道工程施工设计方案

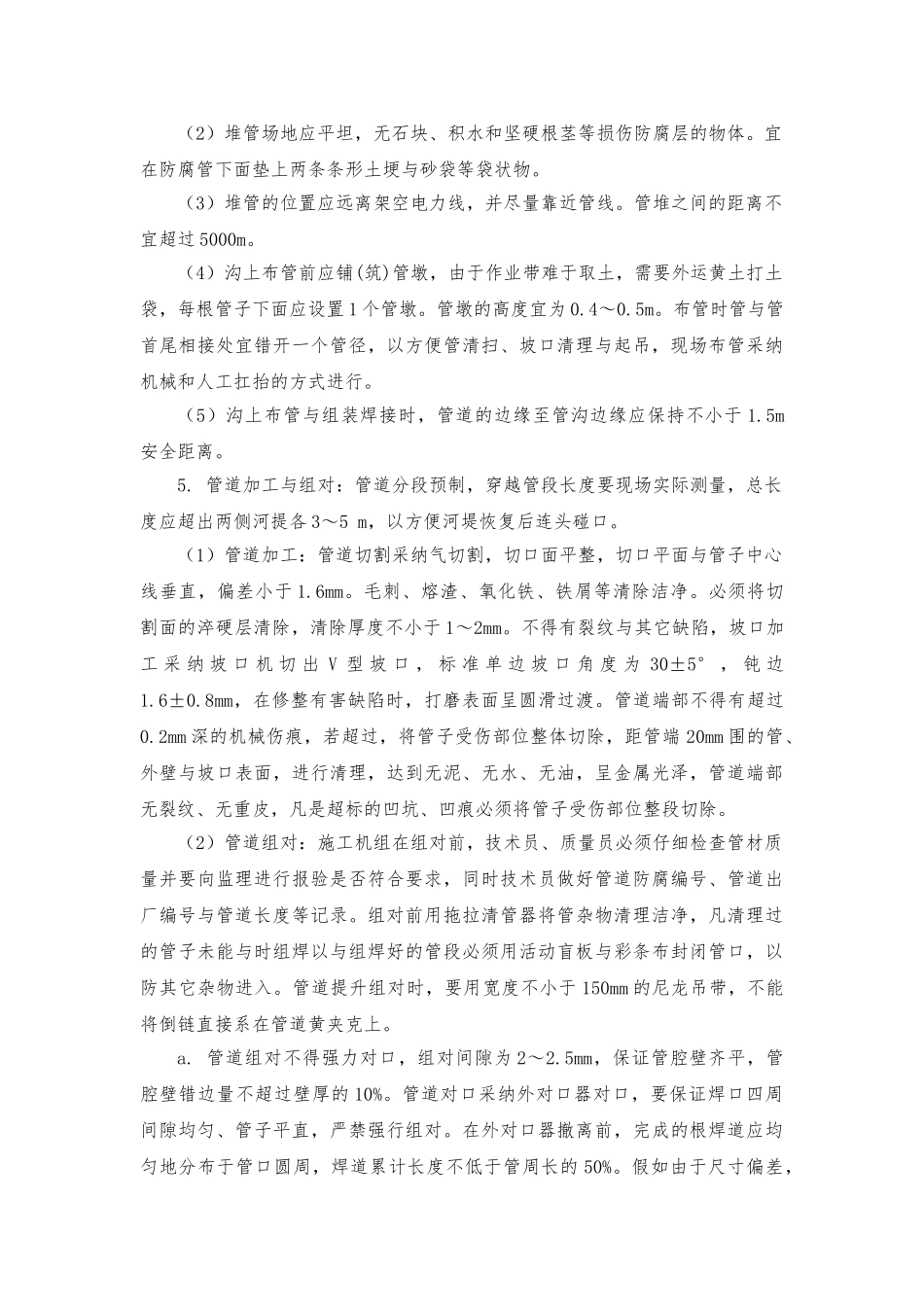

（一）施工工序确定施工方案→河道部门审批→河道两边征迁→准备工作→穿越段管道预制探伤→补口补伤→设截流堤开挖导流渠→河道管沟开挖→管沟抽水→沟底沙袋垫层→管道防护包裹下沟(光缆 PVC 管防护同沟敷设)→管道(胶皮保护)上方配重块安放→管沟回填→河道、河提恢复（二）指导思想根据现场实际情况，穿越河道通常采纳分段半幅施工。在河道一侧穿越处（穿越起始点）上游设置截流堤，截流堤迎水一面开挖防渗沟，截流堤另一侧开挖导流渠，导流渠长度根据河道实际情况确定。管沟开挖过程中，为防止下游水倒流入管沟，在穿越处下游约 30 米处加设截流堤和防渗沟，导流渠和防渗沟铺垫双层塑料膜防渗水。管沟开挖过程中采纳多台泥浆水泵同时进行抽水。管道下沟回填后，用同样的办法在河道另一侧（穿越终点）开挖导流渠，最后在河道碰一道死口。、（三）土建准备1.根据图纸要求，利用全站仪放出管线的中心线，清理作业带区域的障碍物，保证施工畅通，为确保管沟一次成型以减少穿越段的抽水量，利用水准仪测出导流渠末端与穿越处的高位差，并放线划出导流渠开挖中心线。2.穿越管道施工前应将截流堤与管道下垫与上铺的沙袋提前装满细沙，在穿越段就近堆放整齐，以方便施工。3.施工机械已进场，并已做好施工准备。4.河堤恢复专项施工人员已落实，恢复材料已准备。5.河道穿越施工方案已经业主、监理批准。6.河道穿越施工方案已经河道管理部门批准，同意施工。（四）安装准备1. 防腐管道装卸：（1）管子装卸应使用不损伤管口的专用吊具，双联管吊装时应使用扁担式吊具。弯管应实行吊管带装卸，不得损伤防腐层。（2）所有施工机具和设备在行车、吊装、装卸过程中，其任何部位与架空电力线路的安全距离应符合下表的规定。施工机具和设备与架空电力线路安全距离电 力 线 路 电 压（KV）＜11～3560110220330n安全距离（m） ＞1.5＞3＞5.1＞5.6＞6.7＞7.8＞0.01(n-50)+52. 防腐管道运输：（1）管子的运输应符合交通部门的有关规定。拖车与驾驶室之间应设置止推挡板，立柱应牢固。（2）装车前，应核对管子的防腐等级、材质、壁厚，不宜将不同防腐等级、材质、壁厚的管子混装。（3）运输防腐管时，应捆扎牢固，应对防腐层实行保护措施。防腐管与车架或立柱之间、防腐管之间、防腐管与捆扎绳之间应设置橡皮板或其他软质材料衬垫。捆扎绳外应套橡胶管或其他软质管套。弯管运输应实行特别的措施。3.材料保管：（1）管子、管件与其他设备材料应按产品说明...
