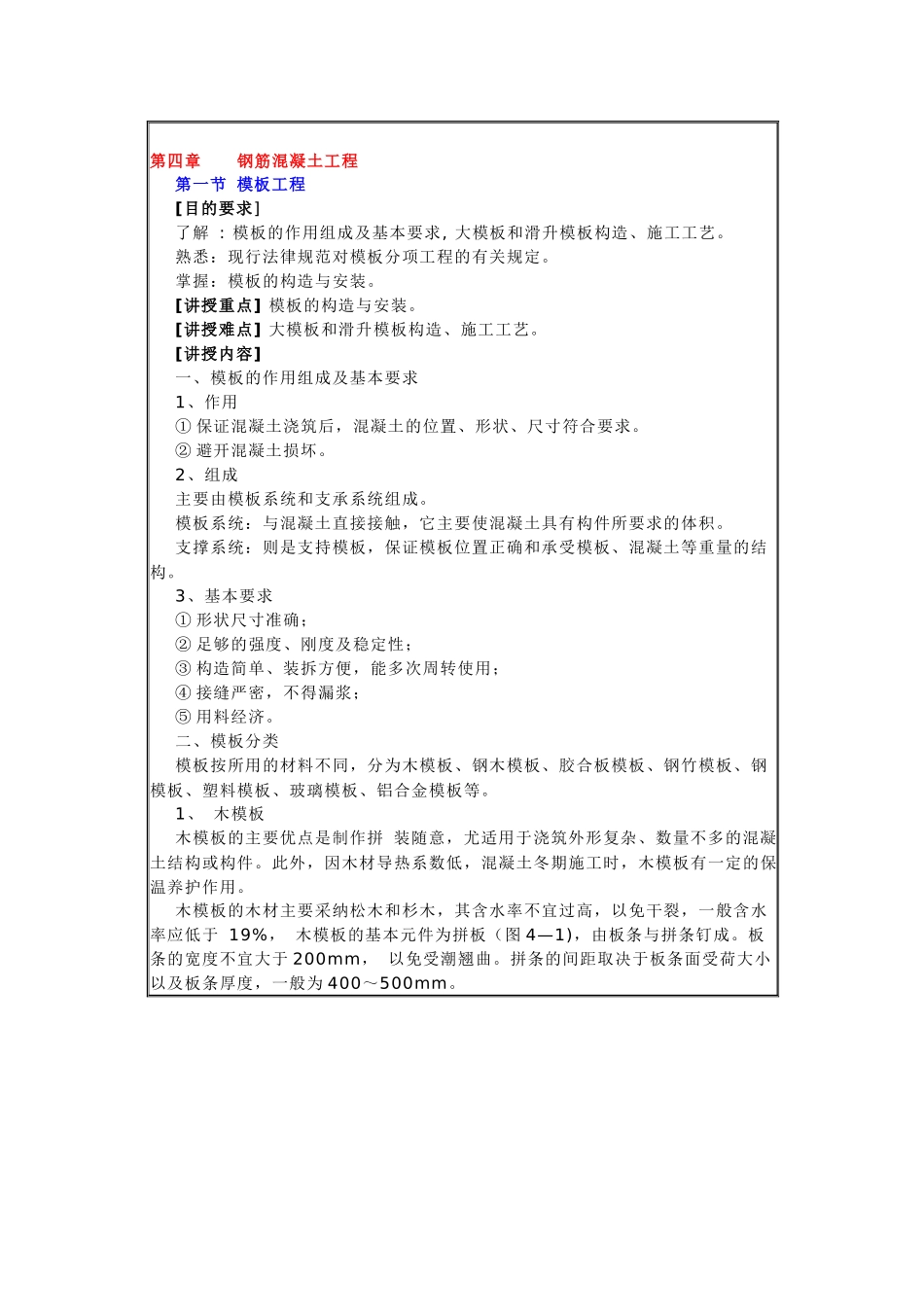

第四章 钢筋混凝土工程 第一节 模板工程 [目的要求] 了解 : 模板的作用组成及基本要求, 大模板和滑升模板构造、施工工艺。 熟悉：现行法律规范对模板分项工程的有关规定。 掌握：模板的构造与安装。 [讲授重点] 模板的构造与安装。 [讲授难点] 大模板和滑升模板构造、施工工艺。 [讲授内容] 一、模板的作用组成及基本要求 1、作用 ① 保证混凝土浇筑后，混凝土的位置、形状、尺寸符合要求。 ② 避开混凝土损坏。 2、组成 主要由模板系统和支承系统组成。 模板系统：与混凝土直接接触，它主要使混凝土具有构件所要求的体积。 支撑系统：则是支持模板，保证模板位置正确和承受模板、混凝土等重量的结构。 3、基本要求 ① 形状尺寸准确； ② 足够的强度、刚度及稳定性； ③ 构造简单、装拆方便，能多次周转使用； ④ 接缝严密，不得漏浆； ⑤ 用料经济。 二、模板分类 模板按所用的材料不同，分为木模板、钢木模板、胶合板模板、钢竹模板、钢模板、塑料模板、玻璃模板、铝合金模板等。 1、 木模板 木模板的主要优点是制作拼 装随意，尤适用于浇筑外形复杂、数量不多的混凝土结构或构件。此外，因木材导热系数低，混凝土冬期施工时，木模板有一定的保温养护作用。 木模板的木材主要采纳松木和杉木，其含水率不宜过高，以免干裂，一般含水率应低于 19%， 木模板的基本元件为拼板（图 4—1)，由板条与拼条钉成。板条的宽度不宜大于 200mm， 以免受潮翘曲。拼条的间距取决于板条面受荷大小以及板条厚度，一般为 400～500mm。 图 4—1 木拼板 1—板条；2—拼条。 2、 钢模板 定型组合钢模板重复使用率高，周转使用次数可达 100 次以上，但一次投资费用大。组 合钢模板由平面模板、阴角模板、阳角模板、连接角模及连接配件组成。图 4—2。 图 4—2 钢模板类型 （a）平面模板(b)阳角模板(c)阴角模板(d)连接角模 （ 1）板块由厚度 2.3、2．5mm 薄钢板压轧成型。板块的宽度以 l00mm，为基础，按 50mm 进级；长度以 450mm 为基础，按 150mm 进级。常用组合钢模板的尺寸见表 4—1。 用表 4—1 中的板块可以组合拼成长度和宽度方向上以 50mm 进级的各种尺寸。组合钢模板配板设计中，遇有不合 50mm 进级的模数尺寸，空隙部分可用木模填补。 （表 4—1）常用组合钢模板规格（mm） 名称 宽度 长度 肋高 平板模板（ P） 600、550、500、450、400、350、 300、250、150...
