第十五章恒定电流

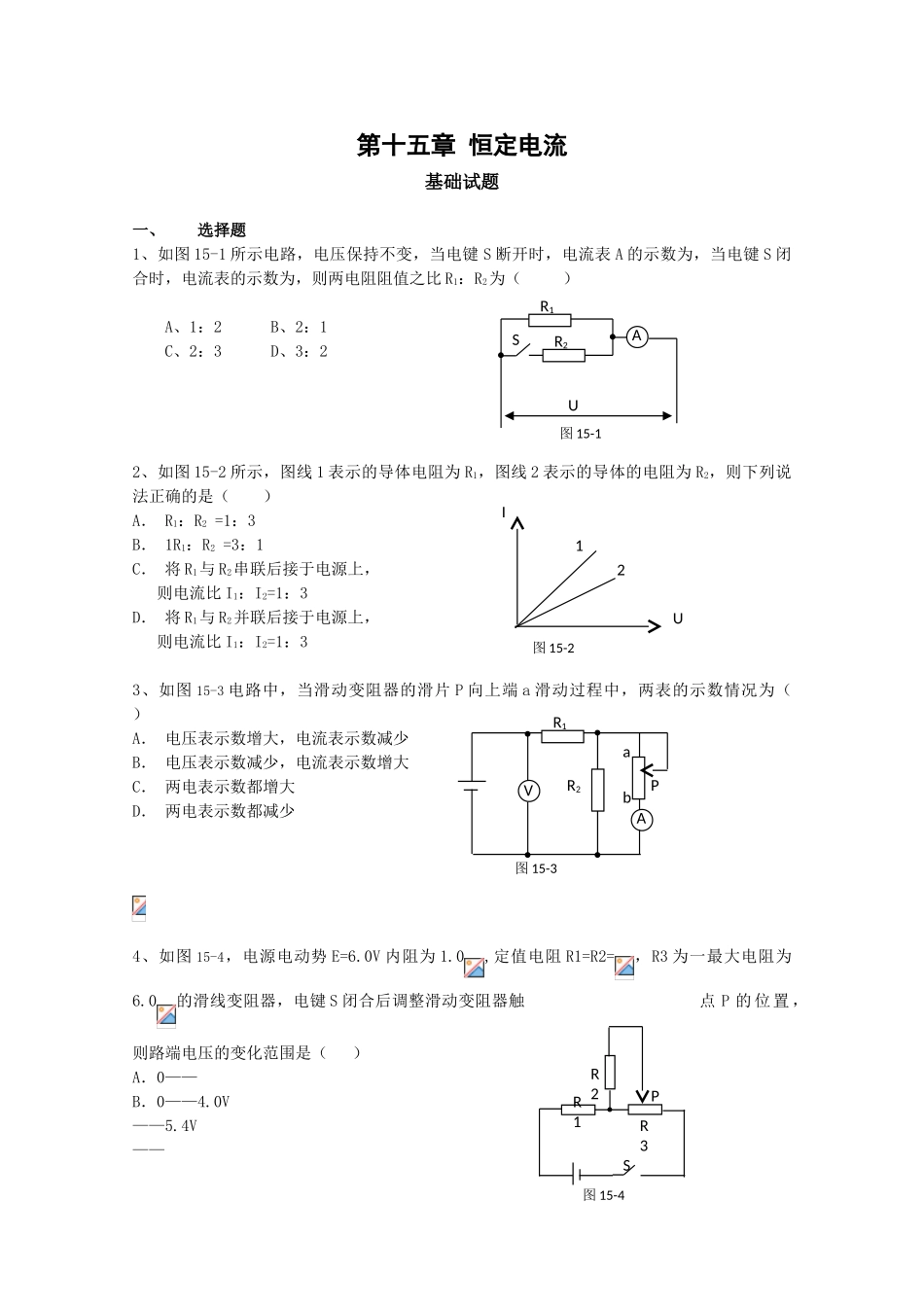

第十五章 恒定电流基础试题一、选择题1、如图 15-1 所示电路，电压保持不变，当电键 S 断开时，电流表 A 的示数为，当电键 S 闭合时，电流表的示数为，则两电阻阻值之比 R1：R2为（ ）A、1：2 B、2：1C、2：3 D、3：22、如图 15-2 所示，图线 1 表示的导体电阻为 R1，图线 2 表示的导体的电阻为 R2，则下列说法正确的是（ ）A． R1：R2 =1：3B． 1R1：R2 =3：1C． 将 R1与 R2串联后接于电源上， 则电流比 I1：I2=1：3D． 将 R1与 R2并联后接于电源上， 则电流比 I1：I2=1：33、如图 15-3 电路中，当滑动变阻器的滑片 P 向上端 a 滑动过程中，两表的示数情况为（ ） A． 电压表示数增大，电流表示数减少B． 电压表示数减少，电流表示数增大C． 两电表示数都增大D． 两电表示数都减少4、如图 15-4，电源电动势 E=6.0V 内阻为 1.0,定值电阻 R1=R2=，R3 为一最大电阻为6.0的滑线变阻器，电键 S 闭合后调整滑动变阻器触点 P 的 位 置 ，则路端电压的变化范围是（ ）A．0——B．0——4.0V——5.4V——R1SR2AU图 15-1R1R2VPAab图 15-31U2I图 15-2PSR1R3R2图 15-45、下面说法正确的是（ ）A． 某段电路中的电流的大小，跟这段电路两端的电压成正比B． 某段电路中的电流的大小，跟这段电路电动势成正比C． 闭合电路中的电流的大小，跟电源的电动势成正比D． 闭合电路中的电流的大小，跟电源的的电压成正比6、如图 15-5，电源的内阻不能忽略，当电路中，点亮的电灯的数目增多时，下面说法正确的是（ ）A． 外电路的总电阻逐渐变大，电灯两端的电压逐渐变小B． 外电路的总电阻逐渐变大，电灯两端的电压逐渐不变C． 外电路的总电阻逐渐变小，电灯两端的电压逐渐不变D． 外电路的总电阻逐渐变小，电灯两端的电压逐渐变小二、填空题7、电源是把______能转化为______能的装置，电动势是描述电源这种本领的 物理量，它的单位是________，它是_______（填标量或矢量）．8、在电源电动势为 E 的闭合电路中，当外电路的电压减小时，电源的电动势______,当外电路电压增大时，内电路电压_________ .9、超导现象是指____________．10、根据_____________________可以制成体积很小的热敏电阻．根据___________________可以制成体积很小的光敏电阻．三、计算题11、如图 15-6 所示，R3=，S 断开时，两表读数分别为和 2.4V,S 闭合时，它们的读数分别变化了和求（1）R1、R2 的阻值（2...
