结构设计原理课程设计报告书

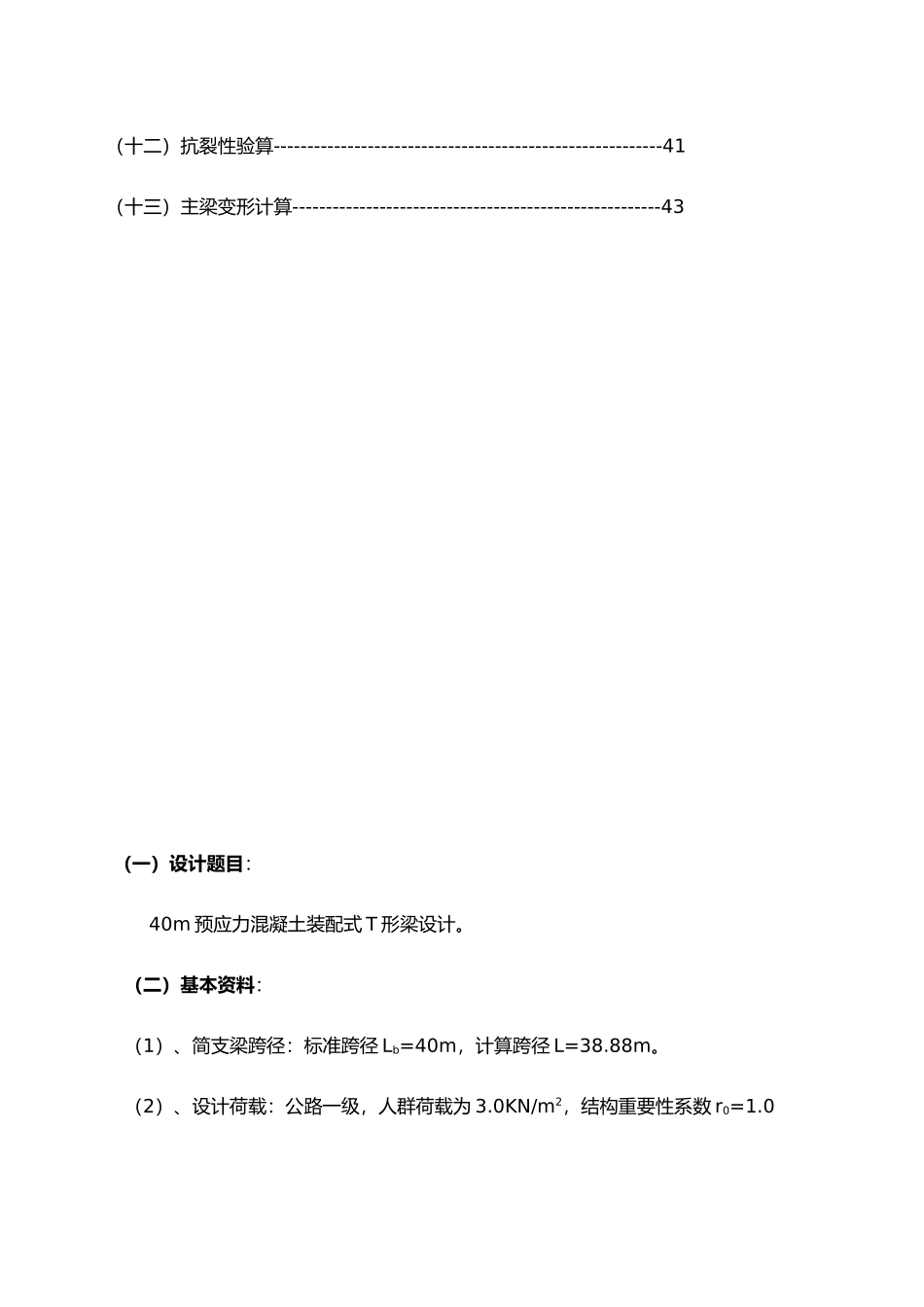

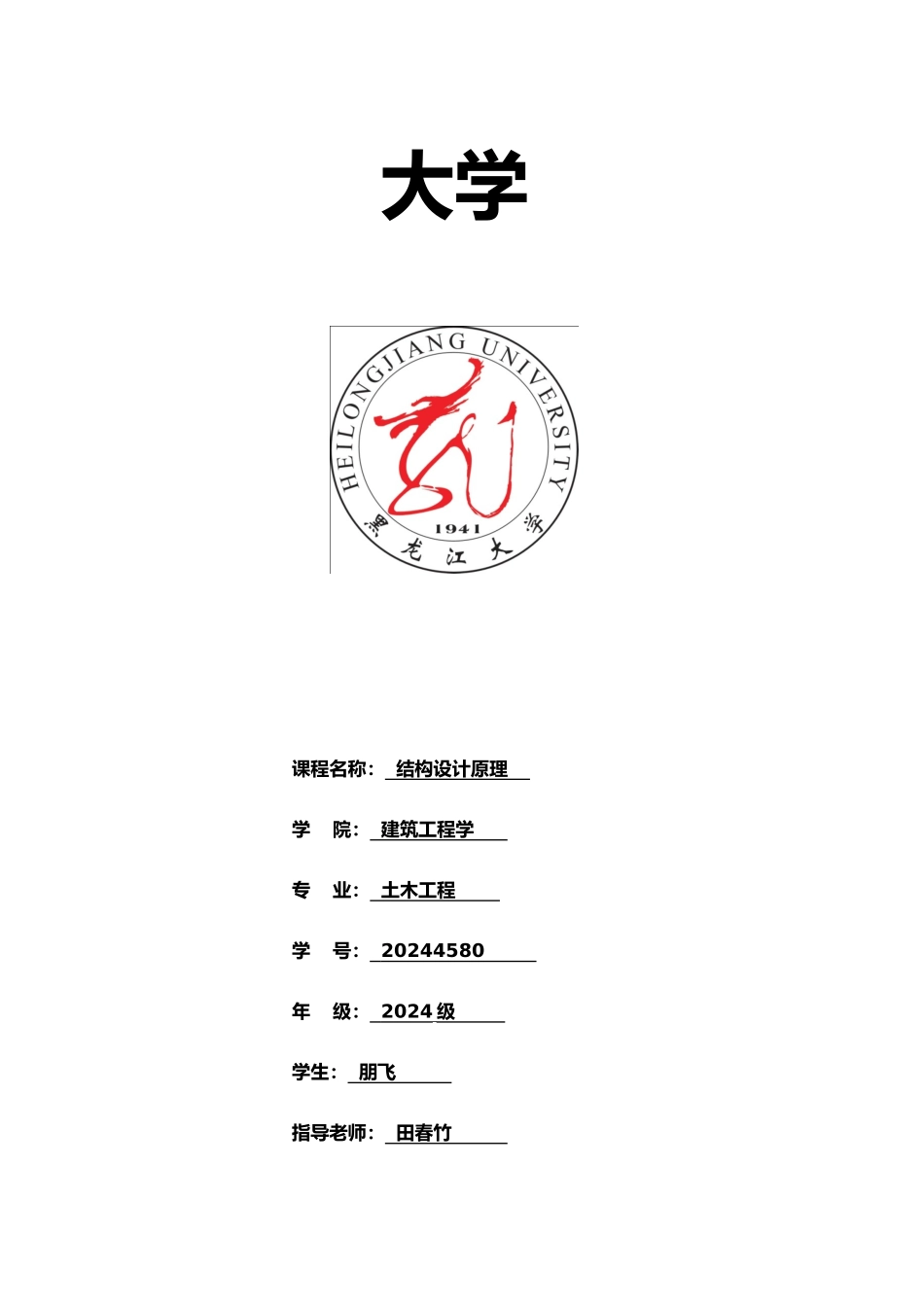

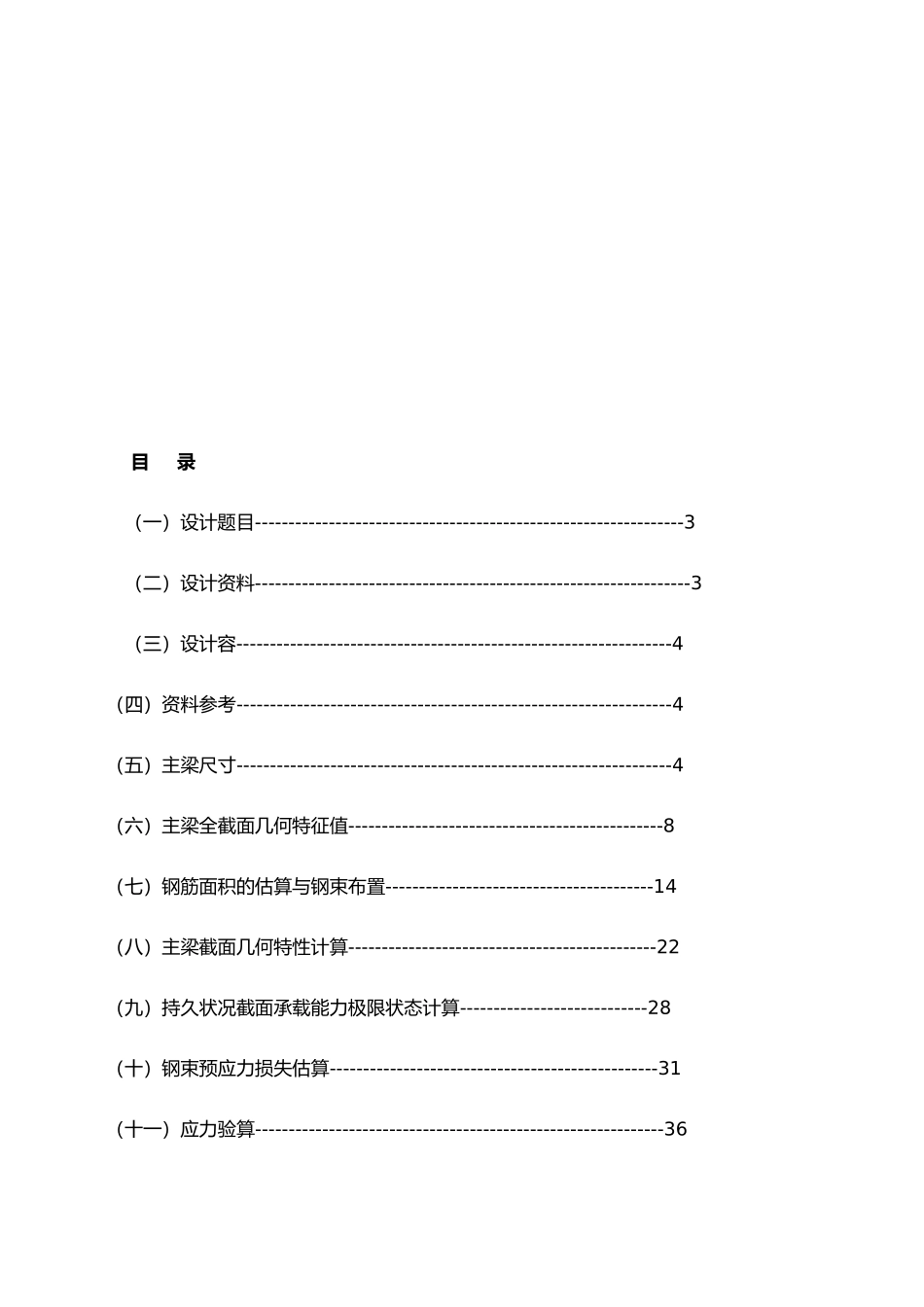

结构设计原理课程设计报告书_第1页
1/62
结构设计原理课程设计报告书_第2页
2/62
结构设计原理课程设计报告书_第3页
3/62
大学课程名称: 结构设计原理 学 院: 建筑工程学 专 业: 土木工程 学 号: 20244580 年 级: 2024 级 学生: 朋飞 指导老师: 田春竹 目 录(一)设计题目----------------------------------------------------------------3(二)设计资料-----------------------------------------------------------------3(三)设计容-----------------------------------------------------------------4 (四)资料参考-----------------------------------------------------------------4 (五)主梁尺寸-----------------------------------------------------------------4 (六)主梁全截面几何特征值-----------------------------------------------8 (七)钢筋面积的估算与钢束布置----------------------------------------14 (八)主梁截面几何特性计算----------------------------------------------22 (九)持久状况截面承载能力极限状态计算----------------------------28 (十)钢束预应力损失估算-------------------------------------------------31 (十一)应力验算-------------------------------------------------------------36 (十二)抗裂性验算----------------------------------------------------------41 (十三)主梁变形计算-------------------------------------------------------43(一)设计题目: 40m 预应力混凝土装配式 T 形梁设计。(二)基本资料:(1)、简支梁跨径:标准跨径 Lb=40m,计算跨径 L=38.88m。(2)、设计荷载:公路一级,人群荷载为 3.0KN/m2,结构重要性系数 r0=1.0(3)、环境:桥址位于野外一般地区,一类环境,年平均相对湿度 75%。(4)、材料:预应力钢筋采纳 ASTM A416—97a 标准的低松弛钢绞线(1×7 标准型),抗拉强度标准值 fpk=1860MPa,抗拉强度设计值 fpd=1260 MPa,公称直径15.24mm,公称面积 140mm2。弹性模量 Ep=1.95×105MPa,锚具采纳夹片式群锚。 非预应力钢筋:受力钢筋采纳 HRB335 级钢筋。抗拉强度标准值 fsk=335MPa,抗拉强度设计值 fsd=280MPa。钢筋弹性模量为 Es=2.0×105MPa。构造钢筋采纳 R235 级钢筋,抗拉强度标准值 fsk=235MPa,抗拉强度设计值 fsd=195MPa。钢筋弹性模量为Es=2.1×105MPa。混凝土:主梁采纳 C60,Ec=3.6×104MPa,抗压强度标准值 fck=38.5MPa,抗压强度设 计 值 fcd=...
