给排水工程监理实施细则培训资料全

给排水工程监理实施细则培训资料全_第1页
1/39

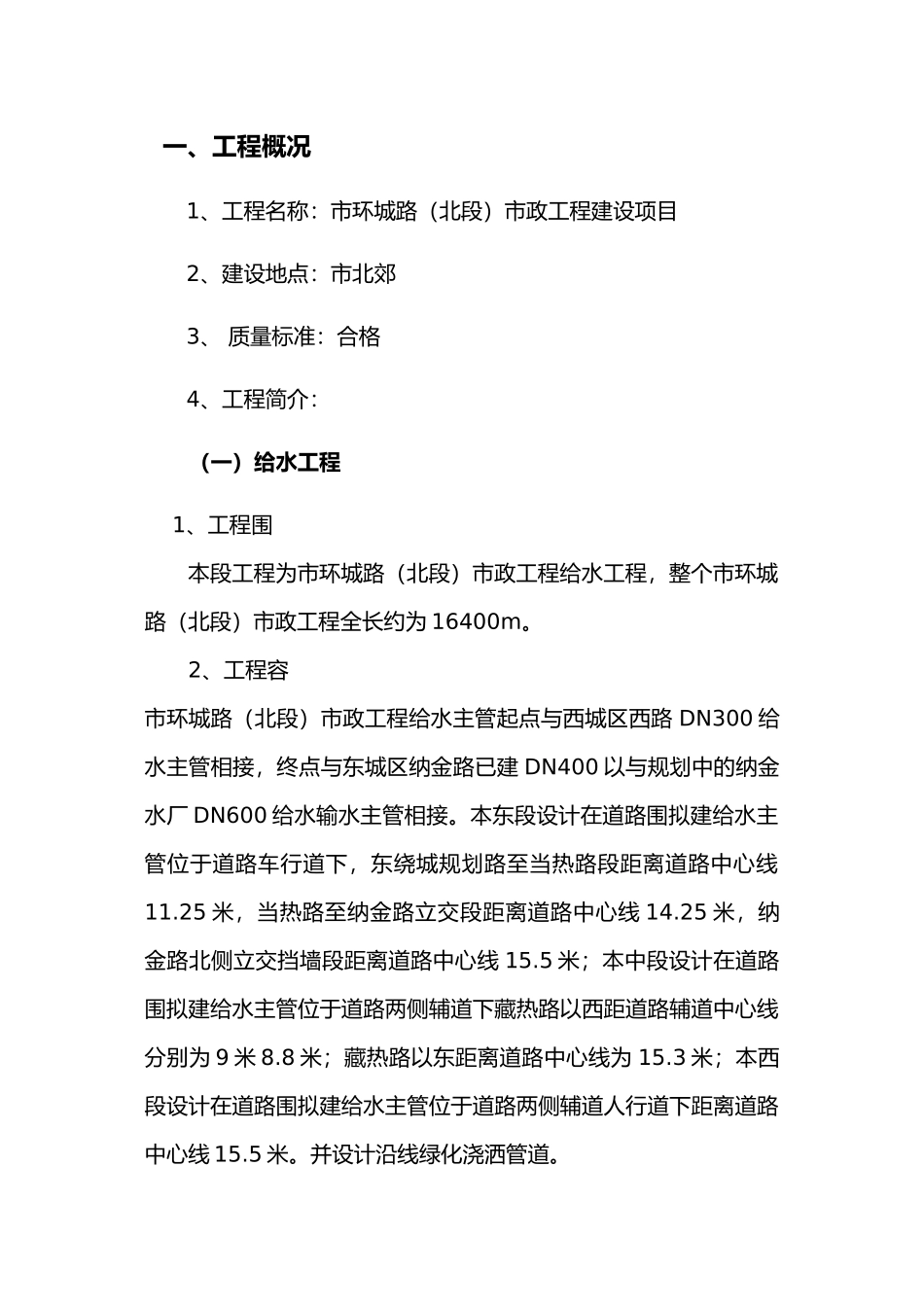

给排水工程监理实施细则培训资料全_第2页
2/39

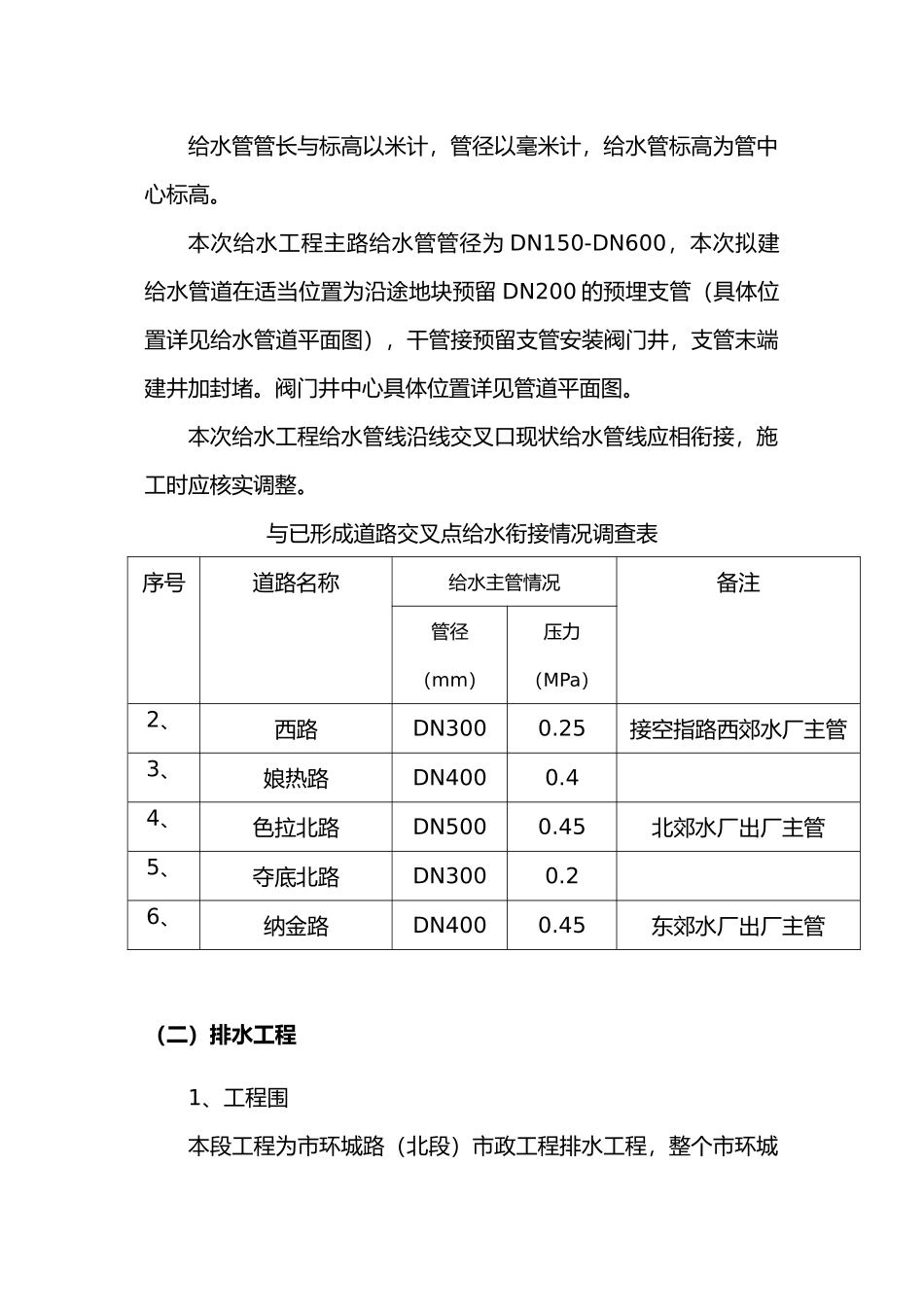

给排水工程监理实施细则培训资料全_第3页
3/39
给排水工程监理细则培训资料----------------------- -----------------------日期:一、工程概况1、工程名称:市环城路(北段)市政工程建设项目2、建设地点:市北郊3、 质量标准:合格4、工程简介:(一)给水工程 1、工程围本段工程为市环城路(北段)市政工程给水工程,整个市环城路(北段)市政工程全长约为 16400m。2、工程容市环城路(北段)市政工程给水主管起点与西城区西路 DN300 给水主管相接,终点与东城区纳金路已建 DN400 以与规划中的纳金水厂 DN600 给水输水主管相接。本东段设计在道路围拟建给水主管位于道路车行道下,东绕城规划路至当热路段距离道路中心线11.25 米,当热路至纳金路立交段距离道路中心线 14.25 米,纳金路北侧立交挡墙段距离道路中心线 15.5 米;本中段设计在道路围拟建给水主管位于道路两侧辅道下藏热路以西距道路辅道中心线分别为 9 米 8.8 米;藏热路以东距离道路中心线为 15.3 米;本西段设计在道路围拟建给水主管位于道路两侧辅道人行道下距离道路中心线 15.5 米。并设计沿线绿化浇洒管道。给水管管长与标高以米计,管径以毫米计,给水管标高为管中心标高。本次给水工程主路给水管管径为 DN150-DN600,本次拟建给水管道在适当位置为沿途地块预留 DN200 的预埋支管(具体位置详见给水管道平面图),干管接预留支管安装阀门井,支管末端建井加封堵。阀门井中心具体位置详见管道平面图。本次给水工程给水管线沿线交叉口现状给水管线应相衔接,施工时应核实调整。与已形成道路交叉点给水衔接情况调查表序号道路名称给水主管情况备注管径(mm)压力(MPa)2、西路DN3000.25接空指路西郊水厂主管3、娘热路DN4000.44、色拉北路DN5000.45北郊水厂出厂主管5、夺底北路DN3000.26、纳金路DN4000.45东郊水厂出厂主管(二)排水工程1、工程围本段工程为市环城路(北段)市政工程排水工程,整个市环城路(北段)市政工程全长约为 16400m。 2、工程容本工程采纳雨、污分流制,沿道路敷设重力雨、污水管道与预埋支管。雨水管布于道路两侧辅道下(藏热路以西),距道路辅道中心线分别为 3 米;藏热路以东距离道路中心线为 9.5 米。污水管布于道路两侧辅道下(藏热路以西),距道路辅道中心线 6 米;藏热路以东距离道路中心线为 12.5 米。 3、工程概况(1)简介北环路自西向东沿线与西路、鲁定北路、曲米路、娘热路、色拉北路、夺底北路、藏热路、当热东路、纳金路共 9 条市政道路交...
