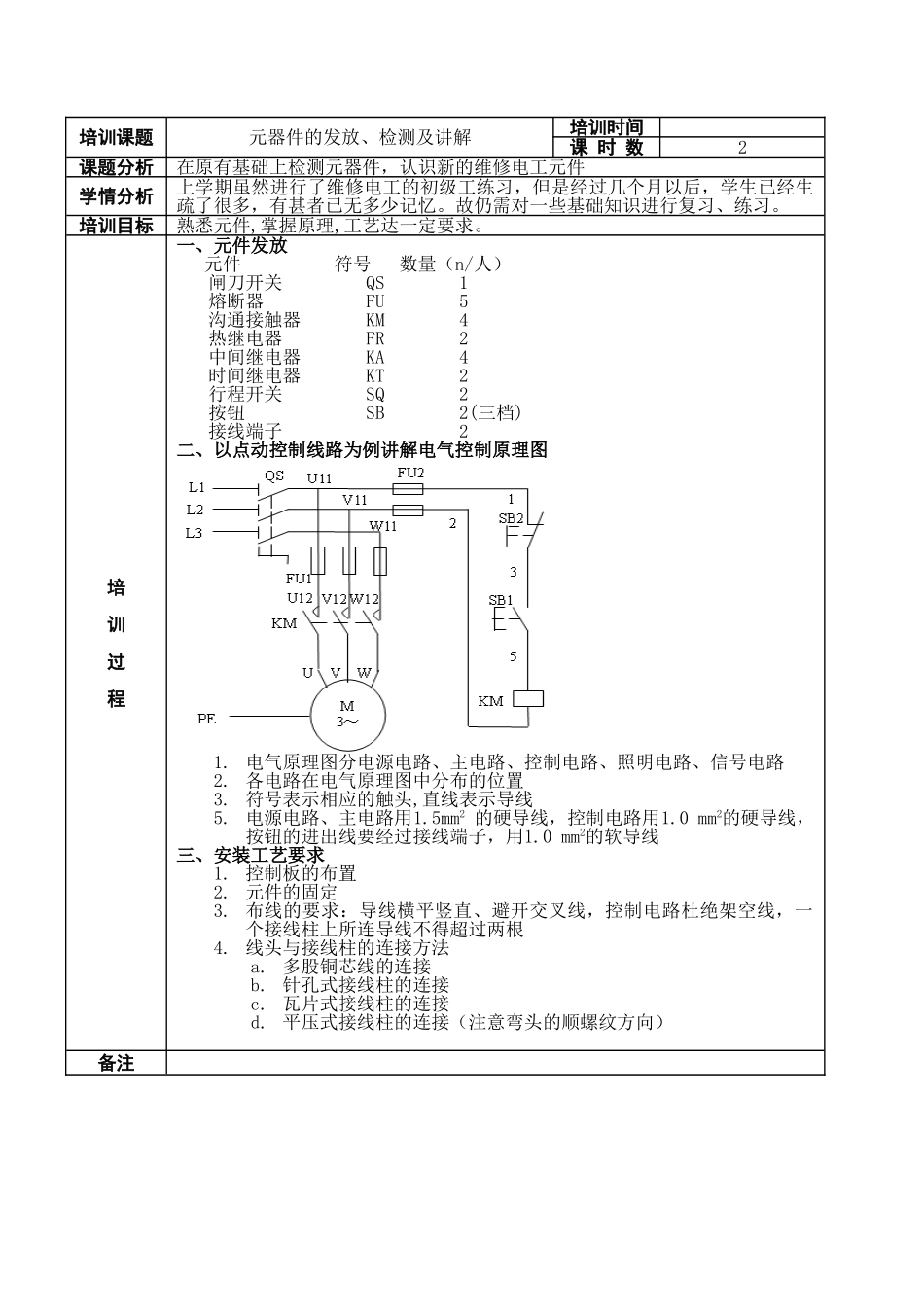

2024-2024 学年第二学期《维修电工技师》培训教案蒲松林2024 年 7 月 培训构思教材分析：本培训内容为电子工程系机电一体化、电子技术应用及电子信息与技术专业合班学生培训学习内容。主要涉及有变压器、三相异步电动机、直流电机、常用控制电机、常用低压电器、电气控制电路基本环节、典型设备的电气控制、组合机床的电气控制等。从培训难度上来讲，变压器及其相关计算、直流电动机原理及控制难度较大，理论性较强，且使用实习不多，学生学习兴趣不强，可作为选讲或少讲。常用低压电气、电动机控制技术、组合车床电气控制使用率较高，难度相当较低，也是培训重点，且我校的实训条件能够满足其实训需求。培训对象：培训对象为 15、16 级（16 级学生占多数）电子专业学生，大多数以前没有上过该课程，学习基础较差。学习过程主要侧重于学生良好职业习惯的养成，理论侧重器件识别、选用，实训主要侧重电动机控制线路的安装、调试与排故。培训安排：每周培训课时为 6 节，全部采纳实训操作进行。培训大纲：1、 了解空气开关、沟通接触器、中间继电器、时间继电器、行程开关、万能转换开关等低压电器的结构、工作原理及接线要求；2、 理解用沟通接触器控制的电动机点动、长动及正反转线路和时间继电器控制的电动机 Y–Δ 降压起动电路的结构与工作原理；3、 理解用速度继电器控制电动机反接制动电路的结构与工作原理；4、 了解三相笼型异步电动机变极调速控制电路的结构与工作原理；5、 熟悉 6140 车床电气控制电路结构与工作原理，并能熟练分析并排除典型故障。6、会正确拆卸和装配常用开关类电器、熔断器、接触器、启动器、继电器和主令电器，会检查和排除其常见故障。7、会在万能网孔板上安装三相笼型异步电动机用接触器辅助触点作联锁且带过载保护的单相运转控制电路，并能排除典型故障。8、会在万能网孔板上安装用接触器辅助触点作联锁和按钮转换的笼型电动机可逆运转控制电路，并能排除典型故障。培训课题元器件的发放、检测及讲解培训时间课 时 数2课题分析在原有基础上检测元器件，认识新的维修电工元件学情分析上学期虽然进行了维修电工的初级工练习，但是经过几个月以后，学生已经生疏了很多，有甚者已无多少记忆。故仍需对一些基础知识进行复习、练习。培训目标熟悉元件,掌握原理,工艺达一定要求。培训过程一、元件发放 元件 符号 数量（n/人）闸刀开关 QS 1熔断器 FU 5沟通接触器 KM 4热继电器 FR 2中间继...
