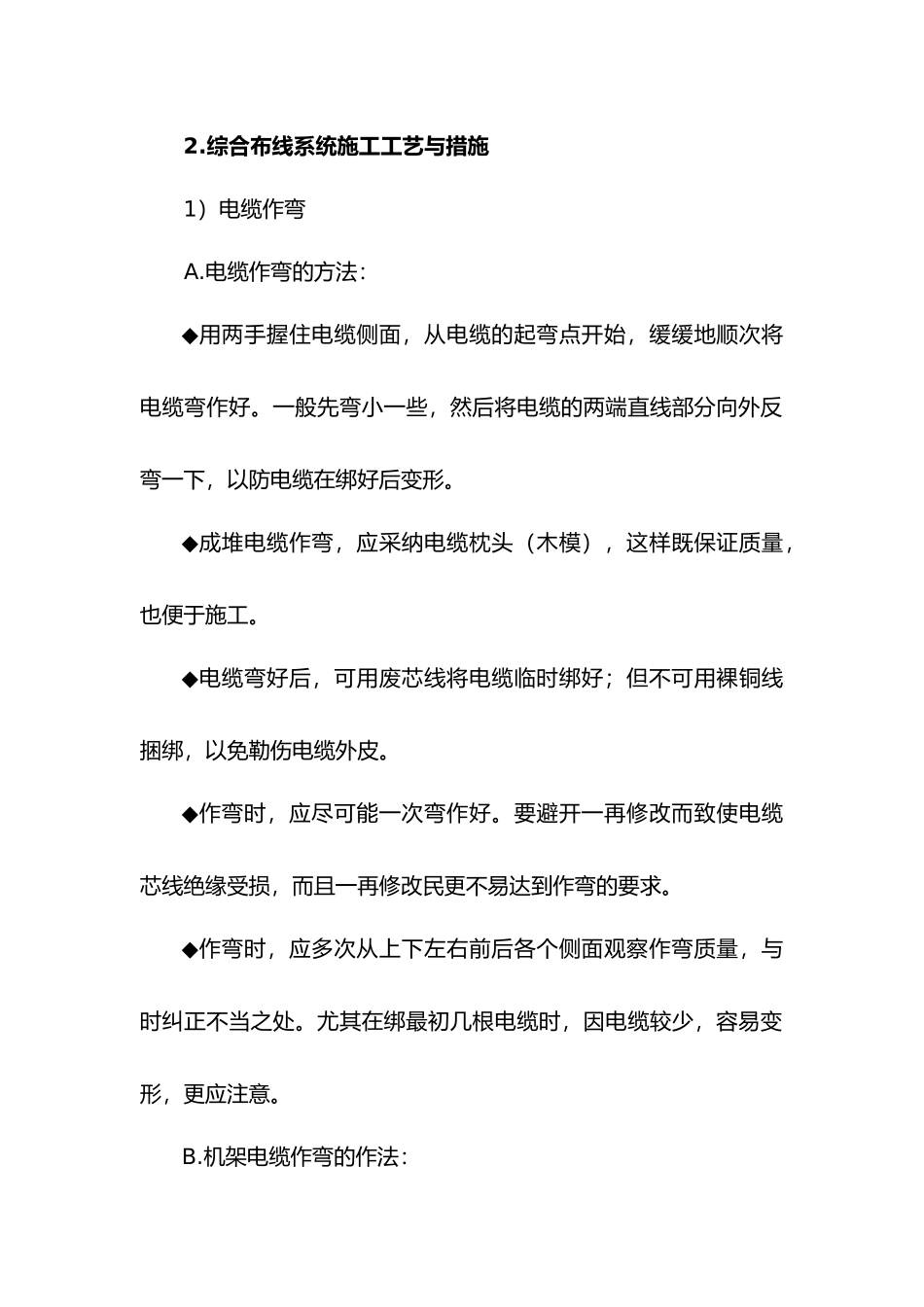

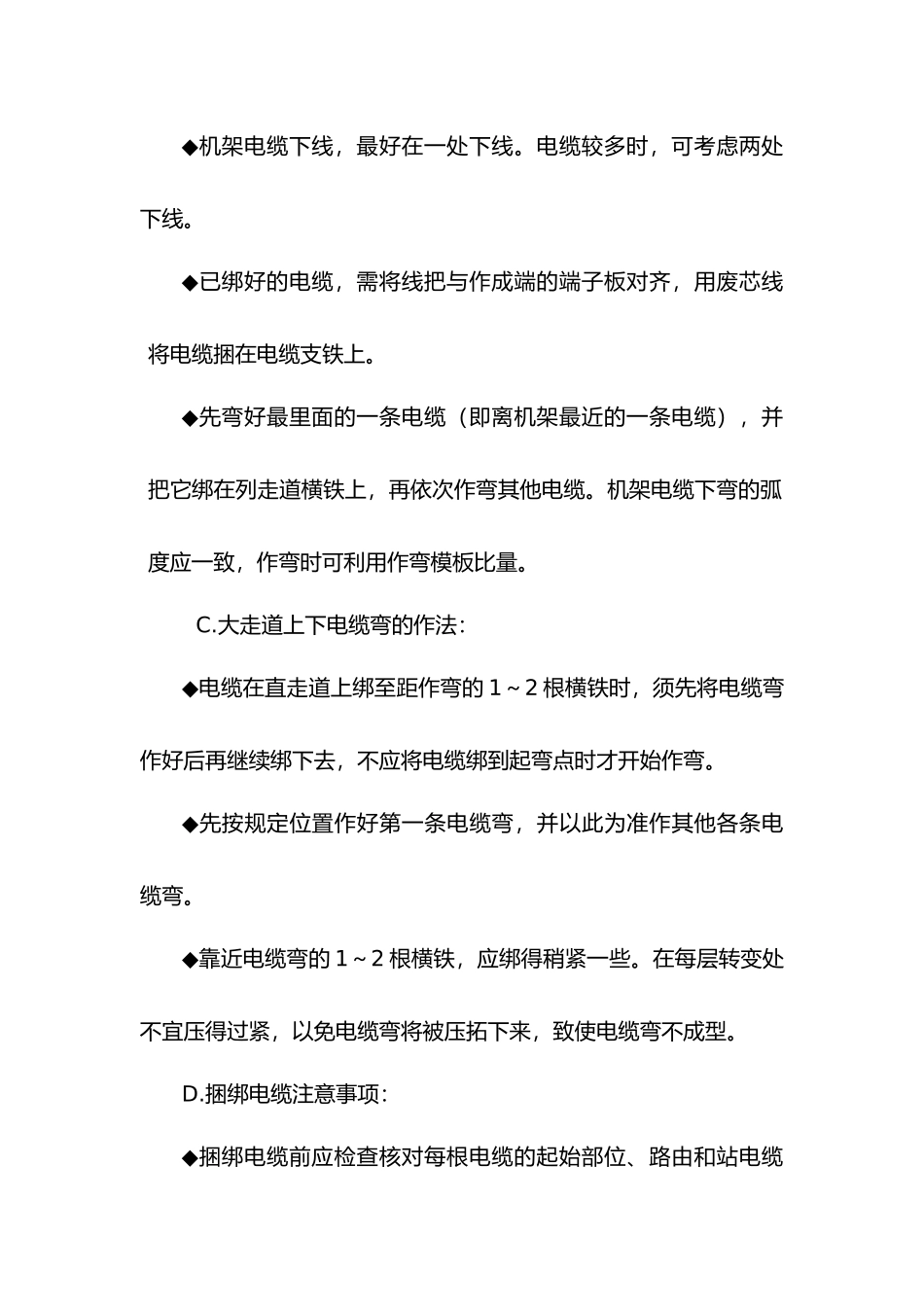

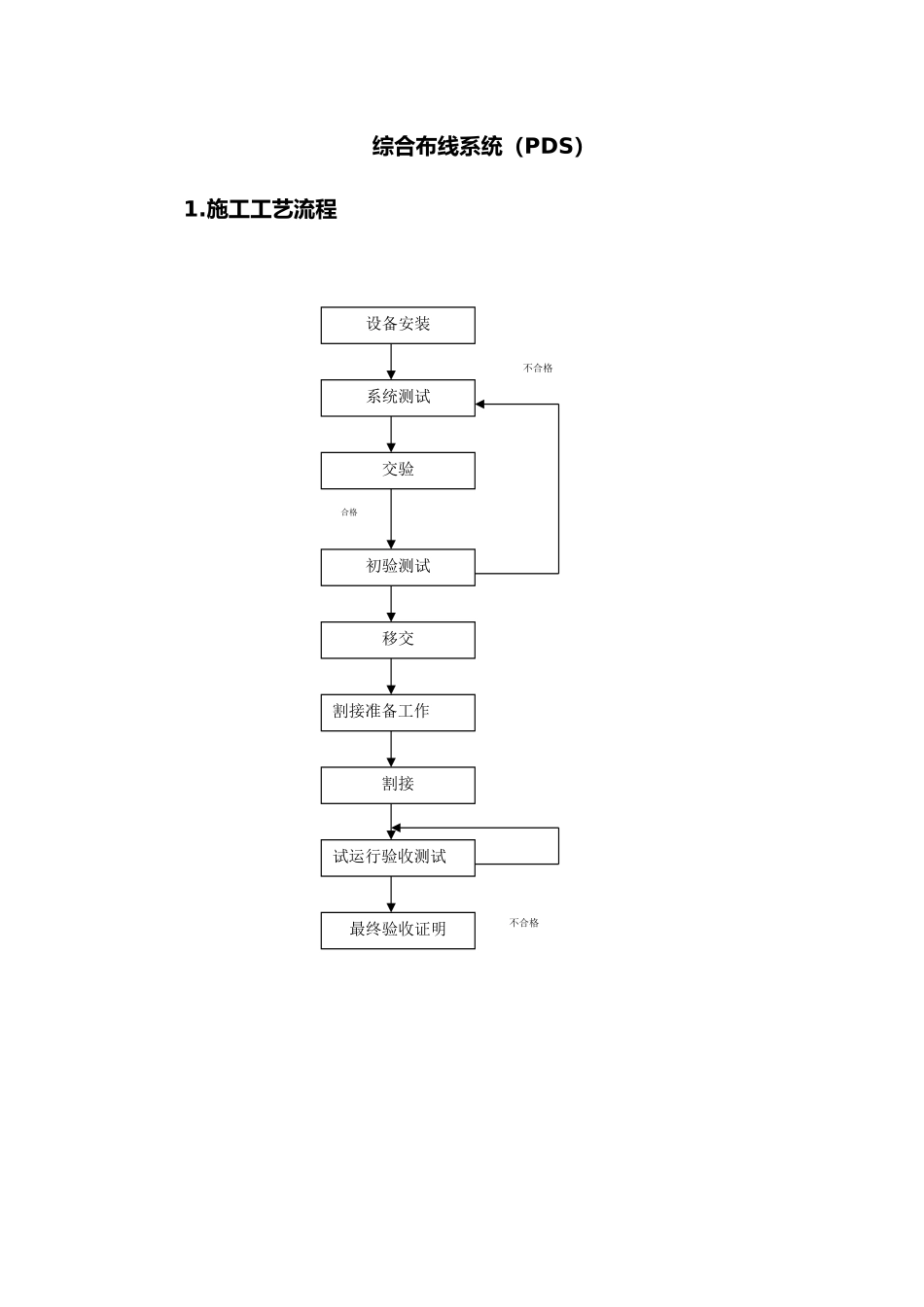

综合布线系统（PDS）1.施工工艺流程不合格割接准备工作设备安装系统测试交验初验测试移交割接最终验收证明试运行验收测试不合格合格2.综合布线系统施工工艺与措施1）电缆作弯 A.电缆作弯的方法：◆用两手握住电缆侧面，从电缆的起弯点开始，缓缓地顺次将电缆弯作好。一般先弯小一些，然后将电缆的两端直线部分向外反弯一下，以防电缆在绑好后变形。◆成堆电缆作弯，应采纳电缆枕头（木模），这样既保证质量，也便于施工。◆电缆弯好后，可用废芯线将电缆临时绑好；但不可用裸铜线捆绑，以免勒伤电缆外皮。◆作弯时，应尽可能一次弯作好。要避开一再修改而致使电缆芯线绝缘受损，而且一再修改民更不易达到作弯的要求。◆作弯时，应多次从上下左右前后各个侧面观察作弯质量，与时纠正不当之处。尤其在绑最初几根电缆时，因电缆较少，容易变形，更应注意。B.机架电缆作弯的作法：◆机架电缆下线，最好在一处下线。电缆较多时，可考虑两处下线。◆已绑好的电缆，需将线把与作成端的端子板对齐，用废芯线将电缆捆在电缆支铁上。◆先弯好最里面的一条电缆（即离机架最近的一条电缆），并把它绑在列走道横铁上，再依次作弯其他电缆。机架电缆下弯的弧度应一致，作弯时可利用作弯模板比量。C.大走道上下电缆弯的作法：◆电缆在直走道上绑至距作弯的 1～2 根横铁时，须先将电缆弯作好后再继续绑下去，不应将电缆绑到起弯点时才开始作弯。◆先按规定位置作好第一条电缆弯，并以此为准作其他各条电缆弯。◆靠近电缆弯的 1～2 根横铁，应绑得稍紧一些。在每层转变处不宜压得过紧，以免电缆弯将被压拓下来，致使电缆弯不成型。D.捆绑电缆注意事项：◆捆绑电缆前应检查核对每根电缆的起始部位、路由和站电缆截面图的位置是否符合设计，而且设计预留的空位不得遗漏。◆捆绑电缆可根据不同情况采纳单根捆绑法或成组捆绑法。◆电缆一般应在一组放完后一次捆绑；电缆条数较多时，可分几次捆绑，每次不超过 20～25 条，布放好一部份即可捆绑一部份。如电缆堆需凑齐一组方能捆绑时，应将电缆用临时扎线捆扎成形。E.捆绑电缆：◆捆绑电缆前，一般先从配线架一端开始整理，将电缆位置对准，危重在支铁上作临时捆绑，经检查两端留长都能满足成端需要后，即可正式捆绑。正式捆绑可从一端开始向另一端顺序进行；假如电缆两头不编线时，也可从中间向两端捆绑，但不得从两端向中间捆绑。F.电缆整理：◆捆绑电缆时，应随绑随整理。◆电缆堆部分不平直时，可垫以木块，并...
