群塔作业防碰撞安全专项方案

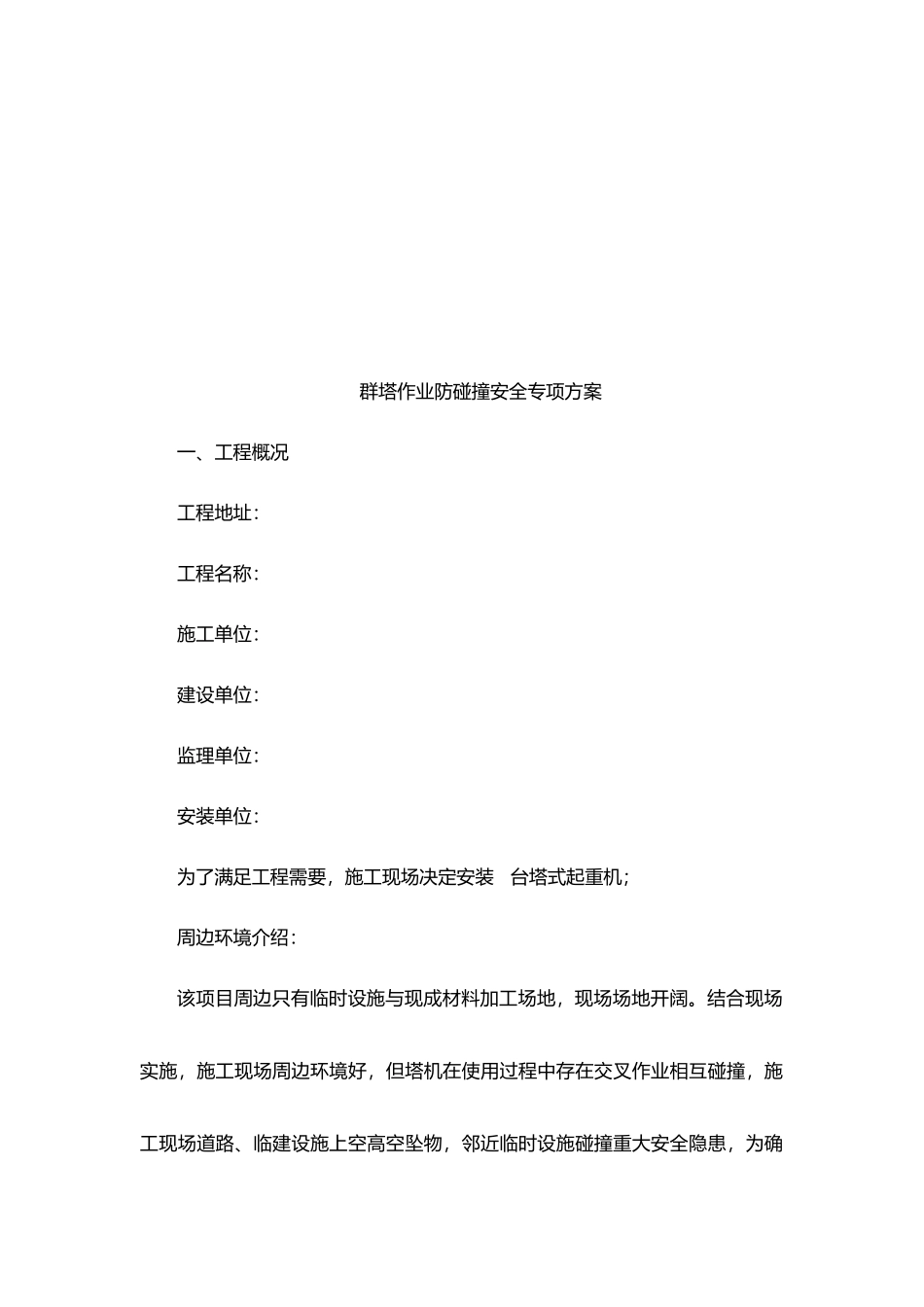

群塔作业防碰撞安全专项方案_第1页
1/30

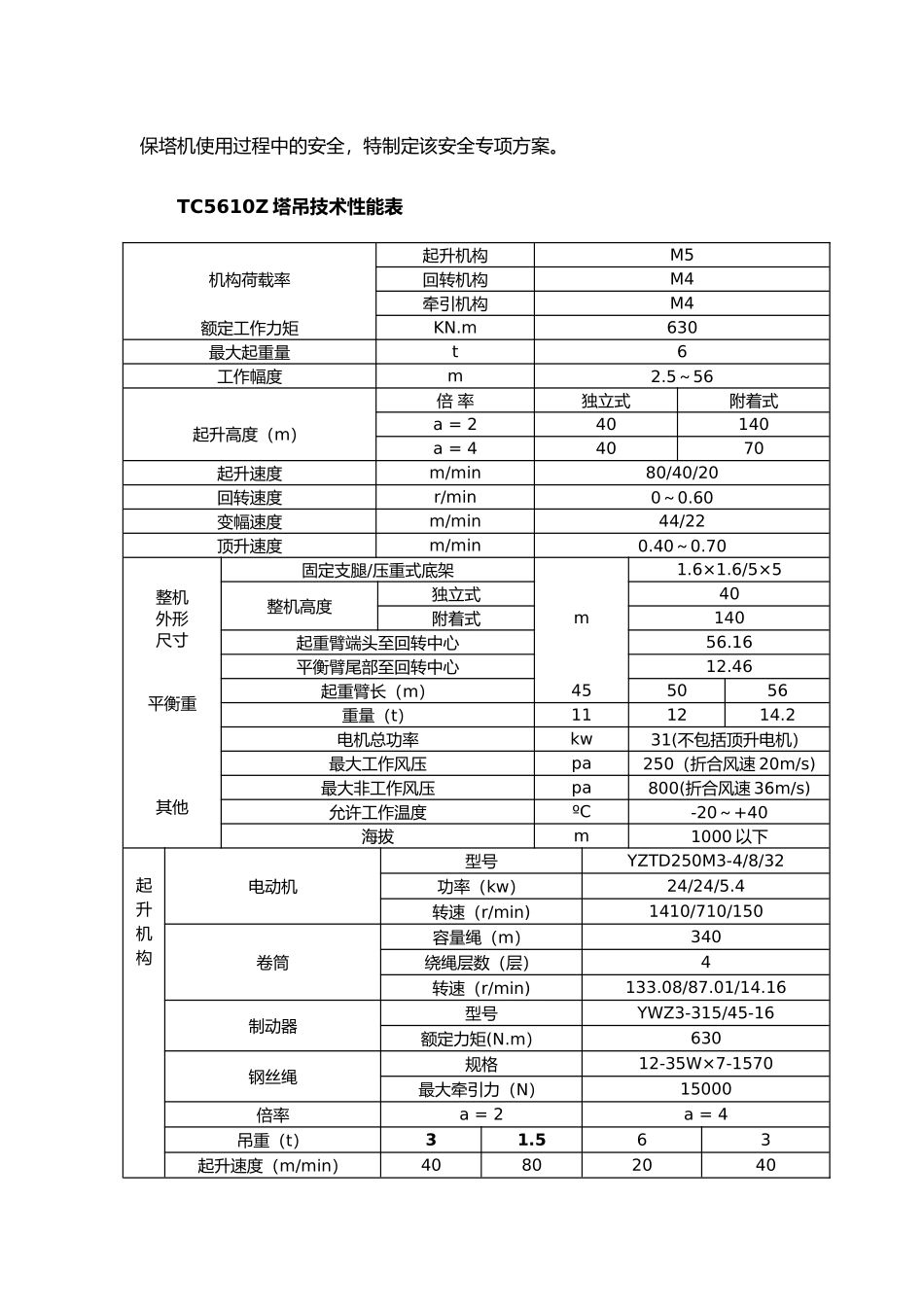

群塔作业防碰撞安全专项方案_第2页
2/30
群塔作业防碰撞安全专项方案_第3页
3/30
群塔防碰撞措施方案目 录一、工程概况二、编制依据三、危险源分析与对应安全措施四、安全技术措施五、安全管理措施六、应急预案七、平面布置图群塔作业防碰撞安全专项方案一、工程概况工程地址:工程名称:施工单位:建设单位:监理单位:安装单位:为了满足工程需要,施工现场决定安装 台塔式起重机;周边环境介绍:该项目周边只有临时设施与现成材料加工场地,现场场地开阔。结合现场实施,施工现场周边环境好,但塔机在使用过程中存在交叉作业相互碰撞,施工现场道路、临建设施上空高空坠物,邻近临时设施碰撞重大安全隐患,为确保塔机使用过程中的安全,特制定该安全专项方案。TC5610Z 塔吊技术性能表机构荷载率起升机构M5回转机构M4牵引机构M4额定工作力矩KN.m630最大起重量t6工作幅度m2.5~56起升高度(m)倍 率独立式附着式a = 240140a = 44070起升速度m/min80/40/20回转速度r/min0~0.60变幅速度m/min44/22顶升速度m/min0.40~0.70整机外形尺寸固定支腿/压重式底架m1.6×1.6/5×5整机高度独立式40附着式140起重臂端头至回转中心56.16平衡臂尾部至回转中心12.46平衡重起重臂长(m)455056重量(t)111214.2其他电机总功率kw31(不包括顶升电机)最大工作风压pa250(折合风速 20m/s)最大非工作风压pa800(折合风速 36m/s)允许工作温度ºC-20~+40海拔m1000 以下起升机构电动机型号YZTD250M3-4/8/32功率(kw)24/24/5.4转速(r/min)1410/710/150卷筒容量绳(m)340绕绳层数(层)4转速(r/min)133.08/87.01/14.16制动器型号YWZ3-315/45-16额定力矩(N.m)630钢丝绳规格12-35W×7-1570最大牵引力(N)15000倍率a = 2a = 4吊重(t)31.563起升速度(m/min)40802040最低稳定速度不大于 5m/min回转机构电动机型号YLEW112M-6功率(kw)3.7×1转速(r/min)908减速机型号xx4-100-157c传动比157输出端齿轮参数模数 m10齿数 Z144变位系数 x-0.5回转支承型号QWA1250.40滚道中心直径Ø1250模数(m)12齿数(z)118变位系数 x+0.5顶升机构电动机型号TQD-63D功率(kw)5.5转速(r/min)1440液压泵站型号工作压力 H(MPa)20工作压力 B(MPa)6.5顶升油缸型号额定顶升力(t)35顶升速度(m/min)0.4~0.7二、编制依据: 1、《建筑起重机械安全监督管理规定》(建设部 166 号令) 2、《危险性较大的分部分项工程安全管理办法》(建质[2024]87 号) 3、《市建筑起重机械备案登记与监督管理实施办法》(武建[2024]142号) 4、《塔式起重...
