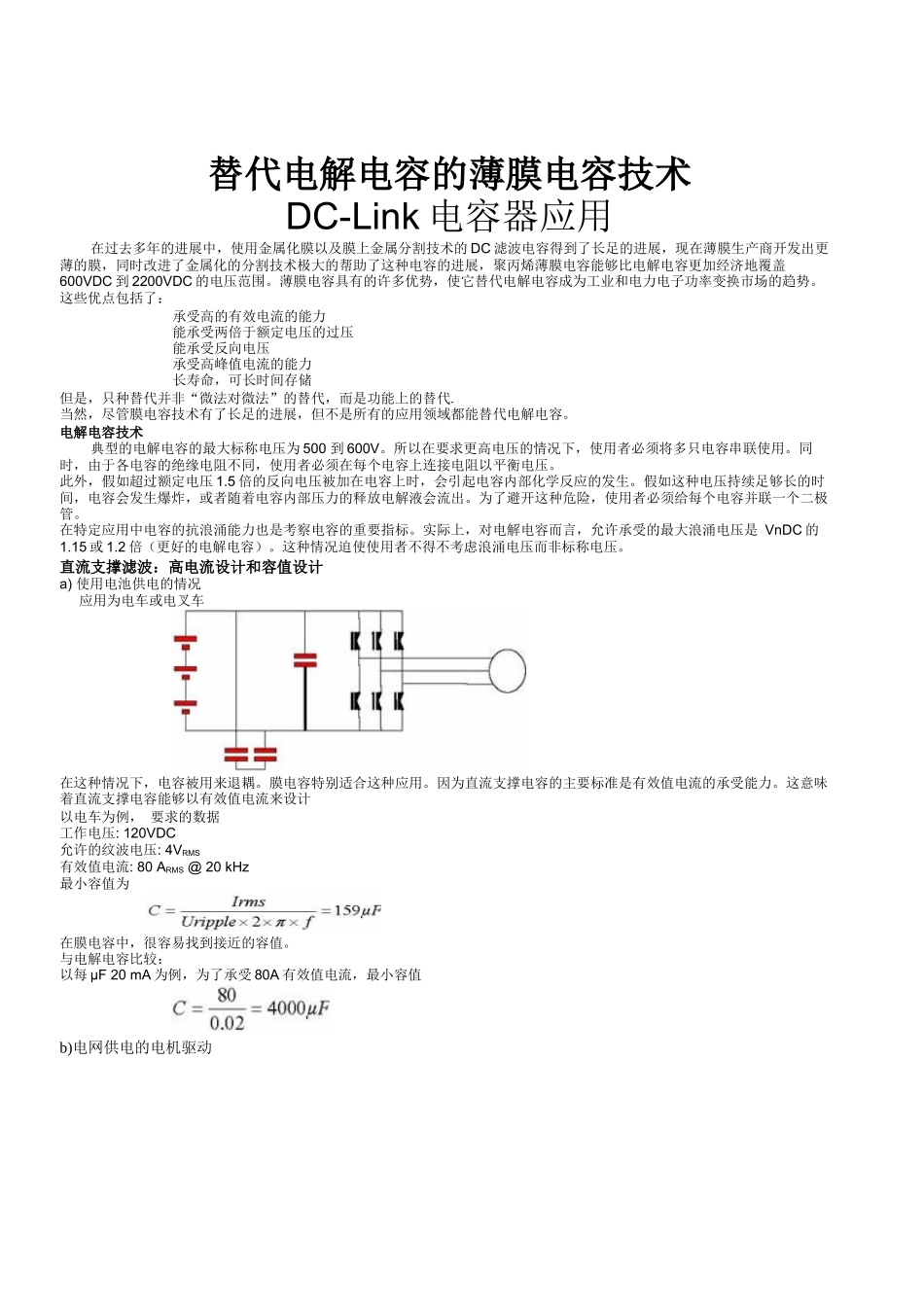

替代电解电容的薄膜电容技术DC-Link 电容器应用 在过去多年的进展中，使用金属化膜以及膜上金属分割技术的 DC 滤波电容得到了长足的进展，现在薄膜生产商开发出更薄的膜，同时改进了金属化的分割技术极大的帮助了这种电容的进展，聚丙烯薄膜电容能够比电解电容更加经济地覆盖600VDC 到 2200VDC 的电压范围。薄膜电容具有的许多优势，使它替代电解电容成为工业和电力电子功率变换市场的趋势。这些优点包括了：承受高的有效电流的能力能承受两倍于额定电压的过压能承受反向电压承受高峰值电流的能力长寿命，可长时间存储但是，只种替代并非“微法对微法”的替代，而是功能上的替代. 当然，尽管膜电容技术有了长足的进展，但不是所有的应用领域都能替代电解电容。电解电容技术 典型的电解电容的最大标称电压为 500 到 600V。所以在要求更高电压的情况下，使用者必须将多只电容串联使用。同时，由于各电容的绝缘电阻不同，使用者必须在每个电容上连接电阻以平衡电压。 此外，假如超过额定电压 1.5 倍的反向电压被加在电容上时，会引起电容内部化学反应的发生。假如这种电压持续足够长的时间，电容会发生爆炸，或者随着电容内部压力的释放电解液会流出。为了避开这种危险，使用者必须给每个电容并联一个二极管。在特定应用中电容的抗浪涌能力也是考察电容的重要指标。实际上，对电解电容而言，允许承受的最大浪涌电压是 VnDC 的1.15 或 1.2 倍（更好的电解电容）。这种情况迫使使用者不得不考虑浪涌电压而非标称电压。直流支撑滤波：高电流设计和容值设计 a) 使用电池供电的情况 应用为电车或电叉车 在这种情况下，电容被用来退耦。膜电容特别适合这种应用。因为直流支撑电容的主要标准是有效值电流的承受能力。这意味着直流支撑电容能够以有效值电流来设计以电车为例， 要求的数据工作电压: 120VDC允许的纹波电压: 4VRMS 有效值电流: 80 ARMS @ 20 kHz最小容值为 在膜电容中，很容易找到接近的容值。与电解电容比较：以每 μF 20 mA 为例，为了承受 80A 有效值电流，最小容值 b)电网供电的电机驱动 直流母线电压波形: 容值的确定应从电网频率比逆变器频率低入手。使用下述等式确定容值：流过电容的有效值电流为（近似表示式），该电流没有考虑逆变器侧的电流 通过上述近似式，我们能看出通过电容的有效值电流由负载功率 Umax 和 U ripple 决定。以下用一个具体的例子作解释直流电压 1000V， 纹波电...
