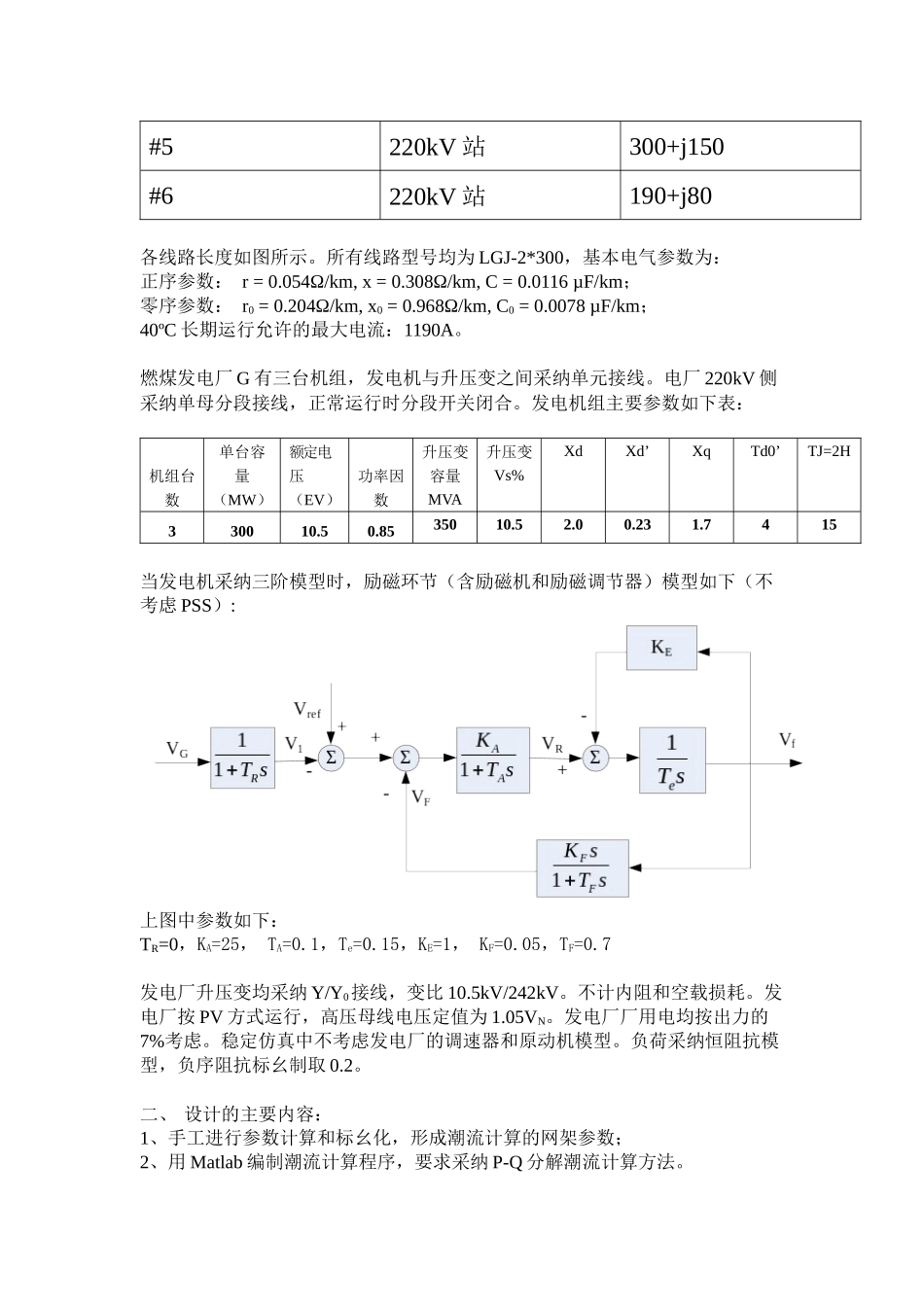

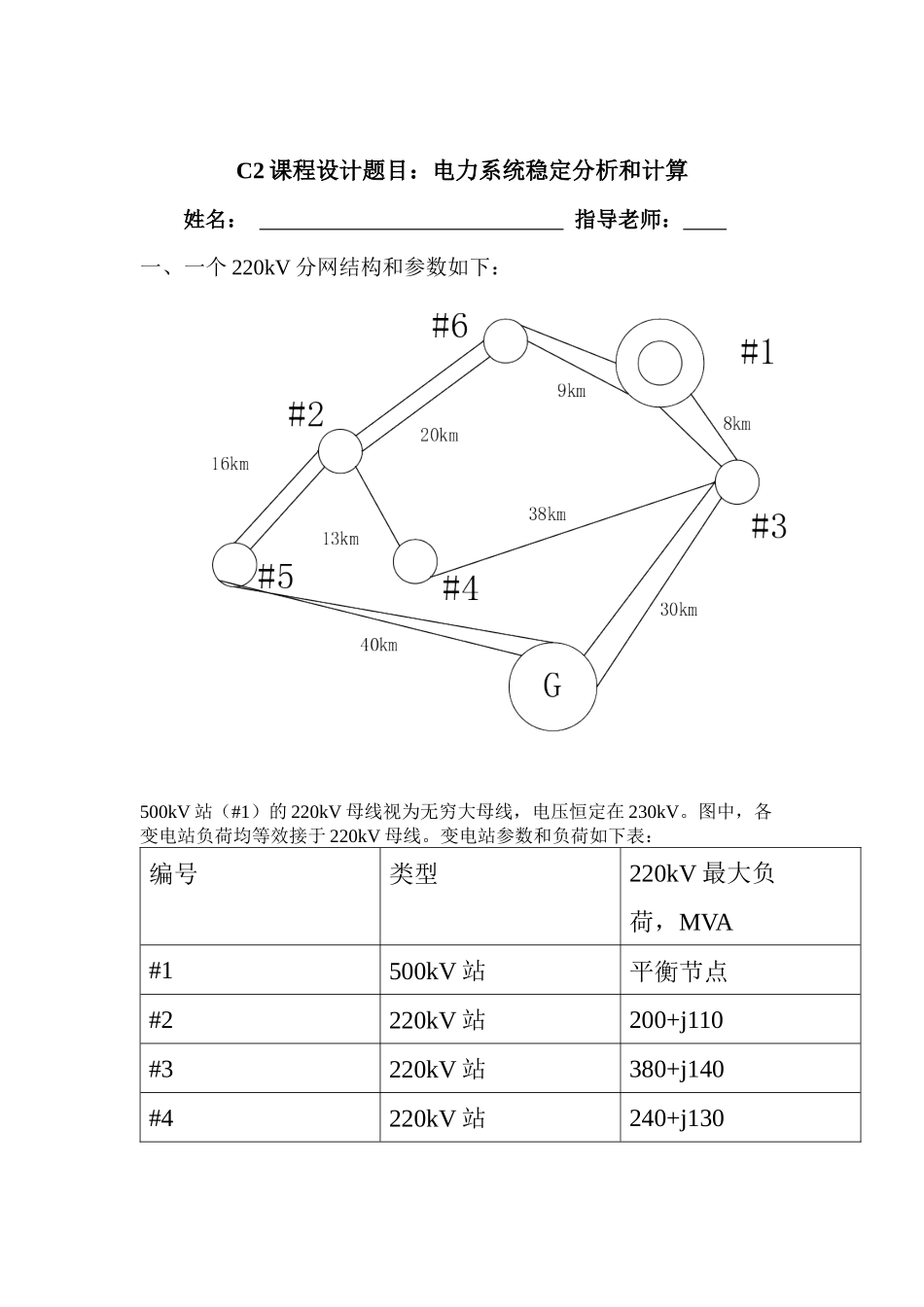

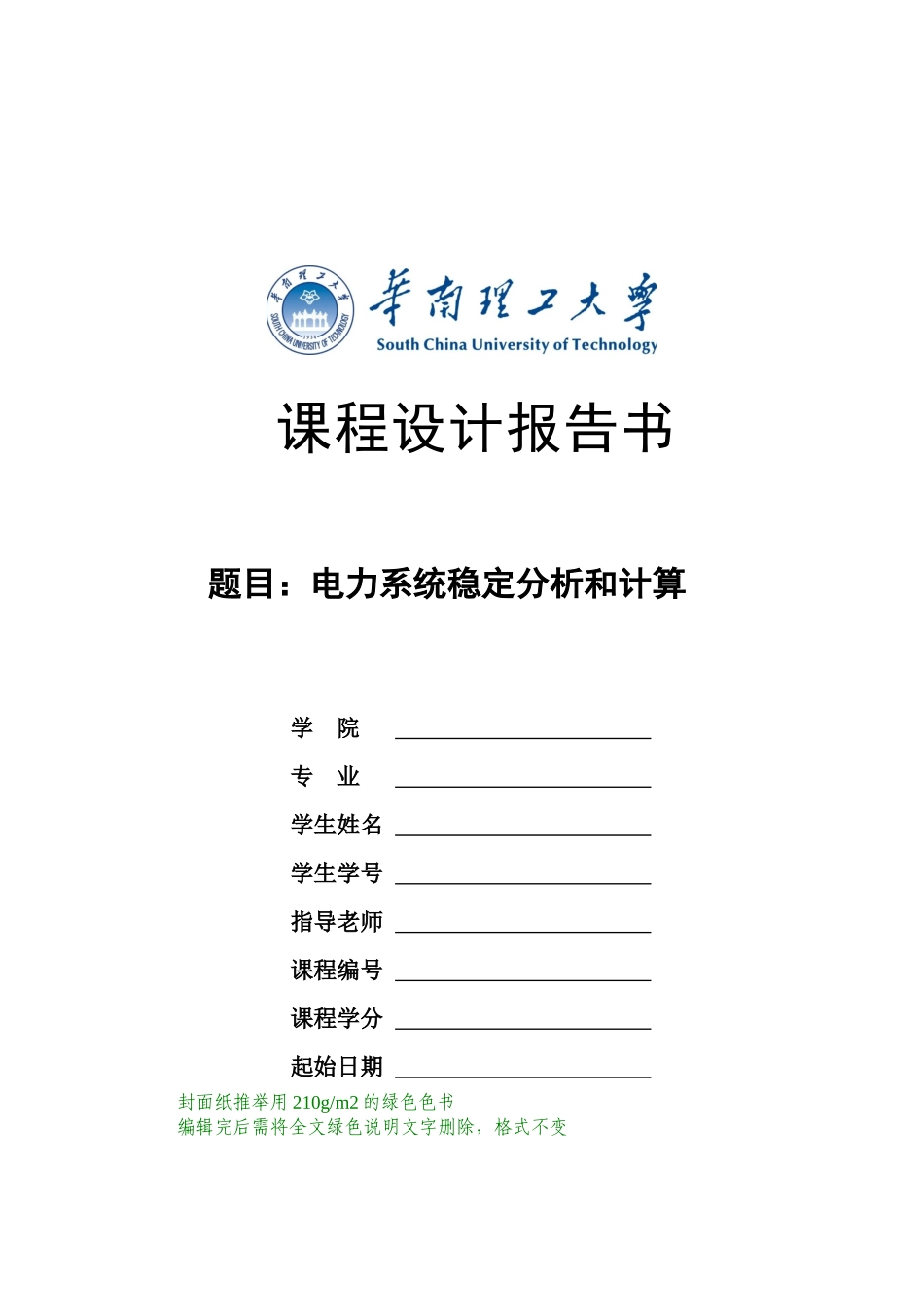

课程设计报告书题目：电力系统稳定分析和计算 学 院 专 业 学生姓名 学生学号 指导老师 课程编号 课程学分 起始日期 封面纸推举用 210g/m2 的绿色色书编辑完后需将全文绿色说明文字删除，格式不变C2 课程设计题目：电力系统稳定分析和计算姓名： 指导老师： 一、一个 220kV 分网结构和参数如下：500kV 站（#1）的 220kV 母线视为无穷大母线，电压恒定在 230kV。图中，各变电站负荷均等效接于 220kV 母线。变电站参数和负荷如下表：编号类型220kV 最大负荷，MVA#1500kV 站平衡节点#2220kV 站200+j110#3220kV 站380+j140#4220kV 站240+j130#5220kV 站300+j150#6220kV 站190+j80各线路长度如图所示。所有线路型号均为 LGJ-2*300，基本电气参数为：正序参数： r = 0.054Ω/km, x = 0.308Ω/km, C = 0.0116 µF/km；零序参数： r0 = 0.204Ω/km, x0 = 0.968Ω/km, C0 = 0.0078 µF/km；40ºC 长期运行允许的最大电流：1190A。燃煤发电厂 G 有三台机组，发电机与升压变之间采纳单元接线。电厂 220kV 侧采纳单母分段接线，正常运行时分段开关闭合。发电机组主要参数如下表：机组台数单台容 量（MW）额定电压（EV）功率因数升压变容量MVA升压变Vs%XdXd’XqTd0’TJ=2H330010.50.8535010.52.00.231.7415当发电机采纳三阶模型时，励磁环节（含励磁机和励磁调节器）模型如下（不考虑 PSS）:上图中参数如下：TR=0，KA=25， TA=0.1，Te=0.15，KE=1， KF=0.05，TF=0.7 发电厂升压变均采纳 Y/Y0接线，变比 10.5kV/242kV。不计内阻和空载损耗。发电厂按 PV 方式运行，高压母线电压定值为 1.05VN。发电厂厂用电均按出力的7%考虑。稳定仿真中不考虑发电厂的调速器和原动机模型。负荷采纳恒阻抗模型，负序阻抗标幺制取 0.2。二、 设计的主要内容：1、手工进行参数计算和标幺化，形成潮流计算的网架参数；2、用 Matlab 编制潮流计算程序，要求采纳 P-Q 分解潮流计算方法。3. 考虑该电厂开机三台，均为额定容量输出的方式，用编制的程序计算潮流。3、用 PowerWorld 软件进行潮流计算并与自己编制的软件计算结果进行校核和分析；4、设#2 和#4 母线之间双回线路中一回的中点分别发生以下 2 种故障：1） 1s 时发生三相短路，1.1s 同时切除故障线路三相；2） 1s 时单相接地短路，1.1s 时同时切除故障线路三相。1.9s 时三相重合闸。因重合于永久性故障，2.1s 时再次切除故障线路。试...
