跨咸铜铁路施工方案VIP专享

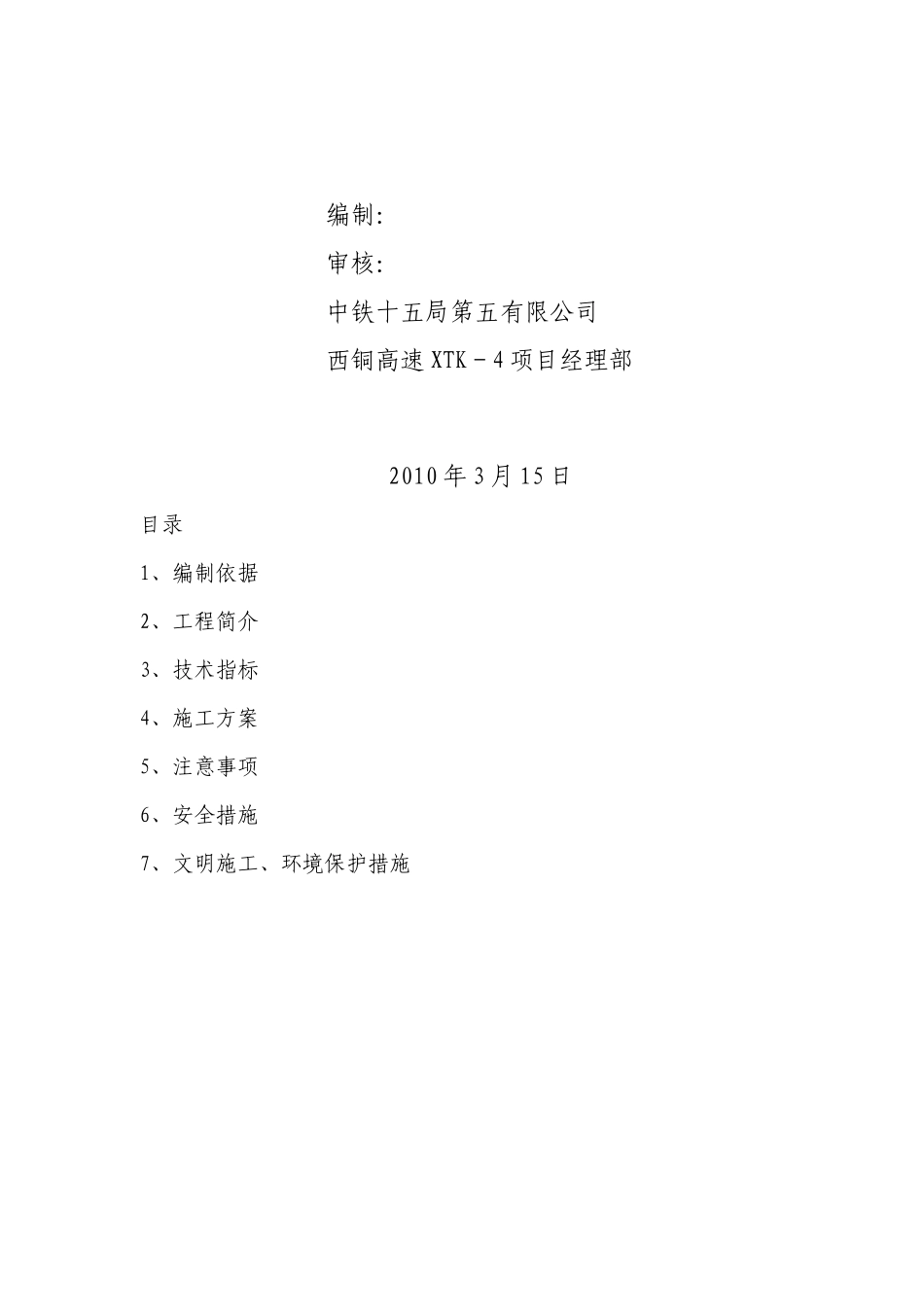

跨咸铜铁路施工方案编制：审核：中铁十五局第五有限公司西铜高速 XTK－4 项目经理部2010 年 3 月 15 日目录1、编制依据2、工程简介3、技术指标4、施工方案5、注意事项6、安全措施7、文明施工、环境保护措施跨咸铜铁路施工方案一、编制依据1、西安至铜川高速公路 XTK-4 合同段招、投标文件、两阶段施工图设计文件2、交通部颁发的有关法律规范、标准(1)《公路工程技术标准》（JTG B01-2024）(2)《公路桥涵施工技术法律规范》（JTJ041-2000）(3)《公路工程质量检验评定标准》（JTG F80/1-2024）(4)《公路勘测法律规范》（JTJ061-99）(5)《公路工程施工安全技术规程》（JTJ076-95）3、国家及地方政府有关法律、法规二、工程简介西铜高速公路改扩建项目渭河特大桥，双向八车道，单幅桥宽20.4 米，桥长约 4958 米，渭河特大桥跨越渭河，并跨越整个泾河开发区。跨咸铜铁路 K11+178.6～K11+316 段为 37.4+60+40m 变截面预应力混凝土连续箱梁，本段处于聂冯立交加宽段，左侧宽度 26.22m～24.25m，右侧宽度 31.81m～28.64m，分别变化 1.97m 和 3.17m；设计通过调整变截面箱梁翼緣宽度来满足桥梁线形变化，左幅翼緣宽度为3.682m～2.207m，右幅翼缘宽度为 3.584m～2.45m；箱梁高度，在半幅桥中心处根部为 3.4m，端部位 2m。箱梁横向坡度为 3%，箱梁内外侧高差 72cm～90cm。曲线半径为 2000m，纵坡为 0.6%。施工时为不影响咸铜铁路正常通车，拟采纳满堂支架施工，设钢管柱临时墩，采纳贝雷片上跨铁路；左幅设置临时墩 9 个，右幅设置临时墩 11 个，I50a 工字钢冠梁。示意图如下。三、技术指标1、技术标准荷载等级：公路―I 级。桥面宽度：0.5 米（防护栏）+（26.22～24.25）米（行车道）+2.0 米（中央分隔带）+（31.81～28.64）米（行车道）+0.5 米（防护栏）。设计洪水频率：1/300.风荷载：设计风速 30km/s，风压 0.4KN/m2.地震峰动值：≤0.2g。2、 主要材料（1）混凝土 50 号砼：现浇30 号砼：墩柱 25 号砼：承台、桩基（2）普通钢材 Ⅰ 级钢筋；Ⅱ级钢筋。（3）预应力材料采纳 φd=15.2mm 高强度低松弛钢绞线，公称面积为 140 平方毫米，标准强度 fpk=1860MPa。弹性模量 Ep=1.95*105四、施工方案1、工期安排本工程进度紧，难度大，我项目部结合实际情况，确定跨铁路施工部分工期大致如下：2024 年 5 月至 2024 年 6 月下部构造施工，2024年 7 月至 2024 年 8 月上部构造施工。2、承台施...
