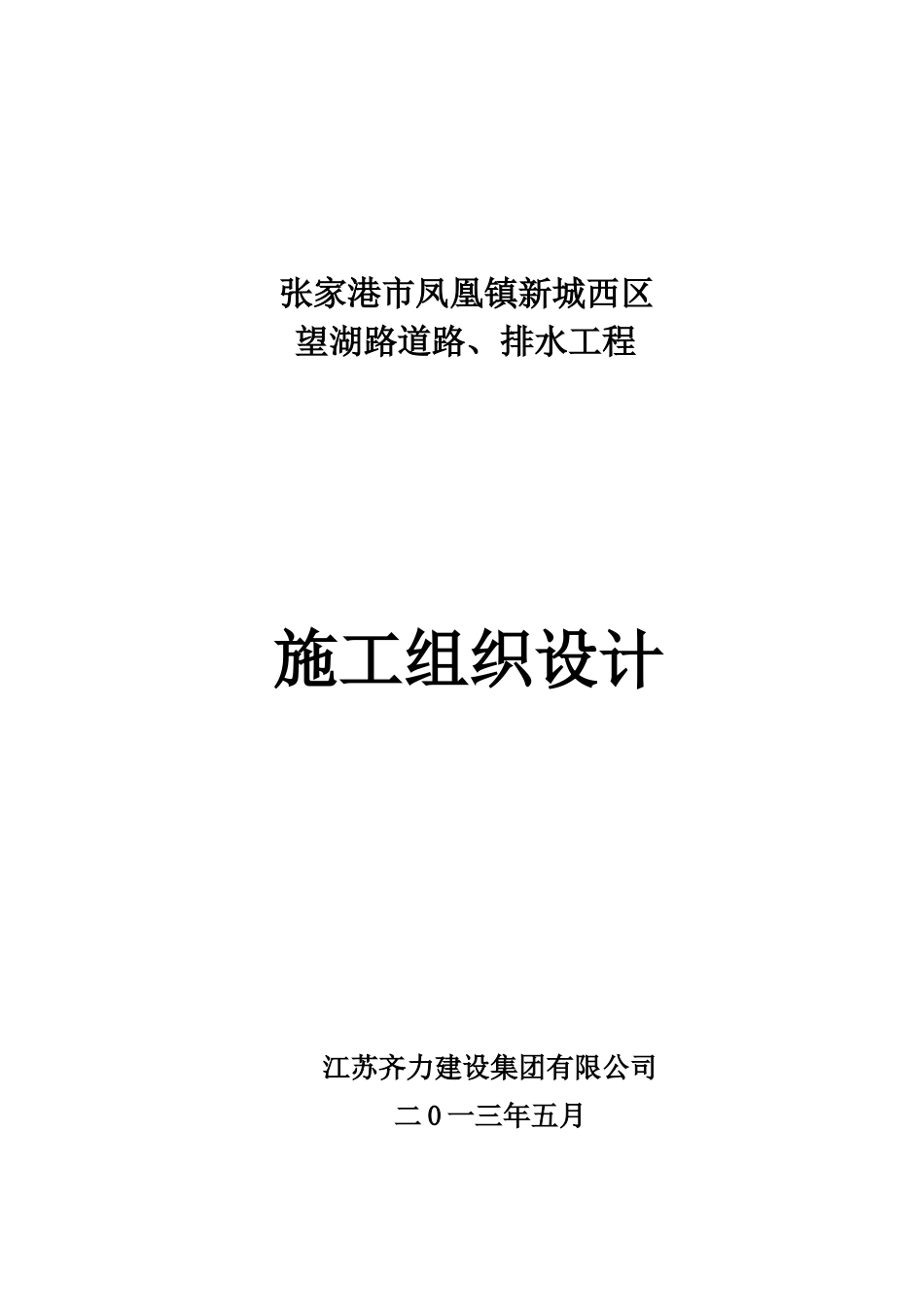

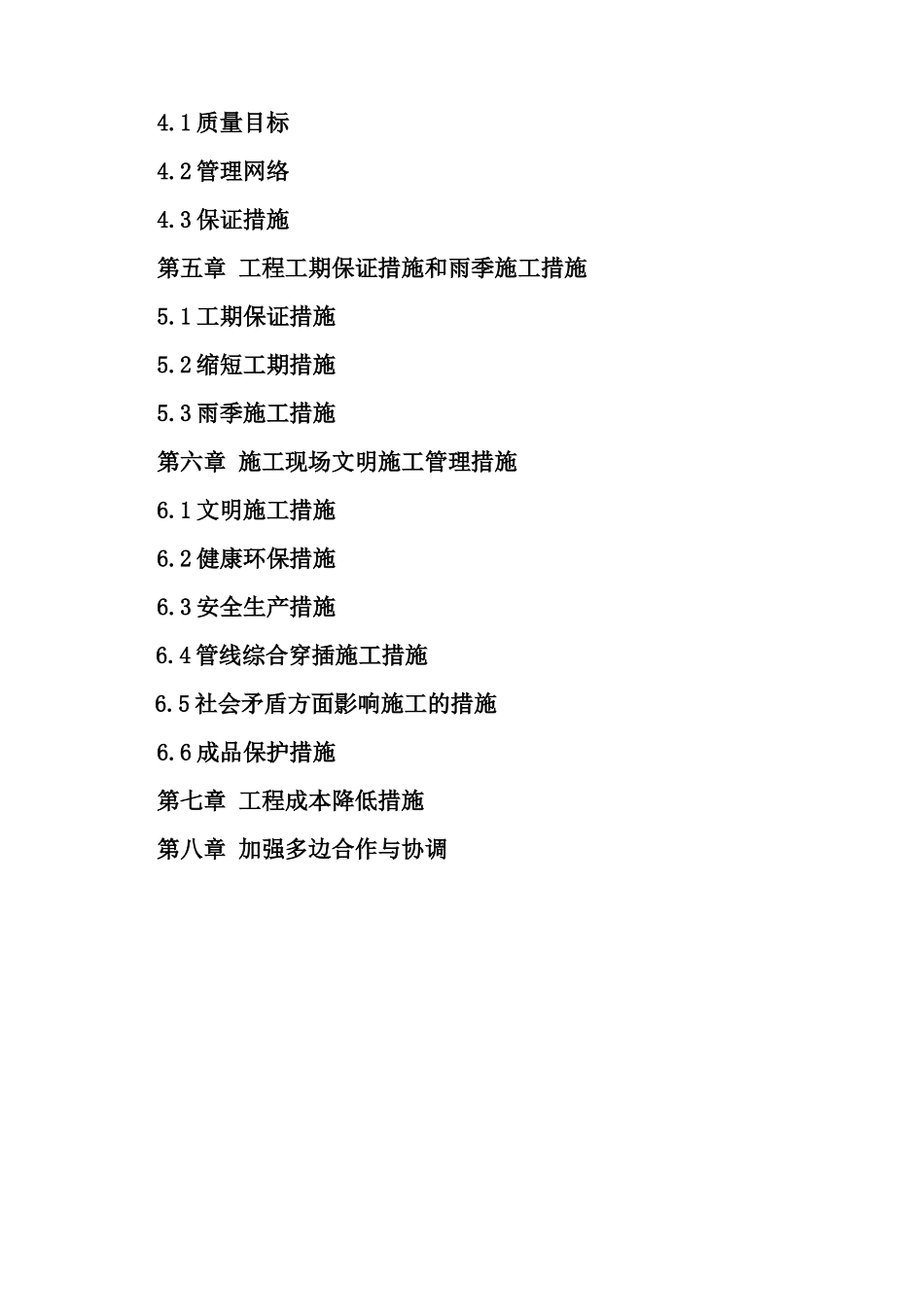

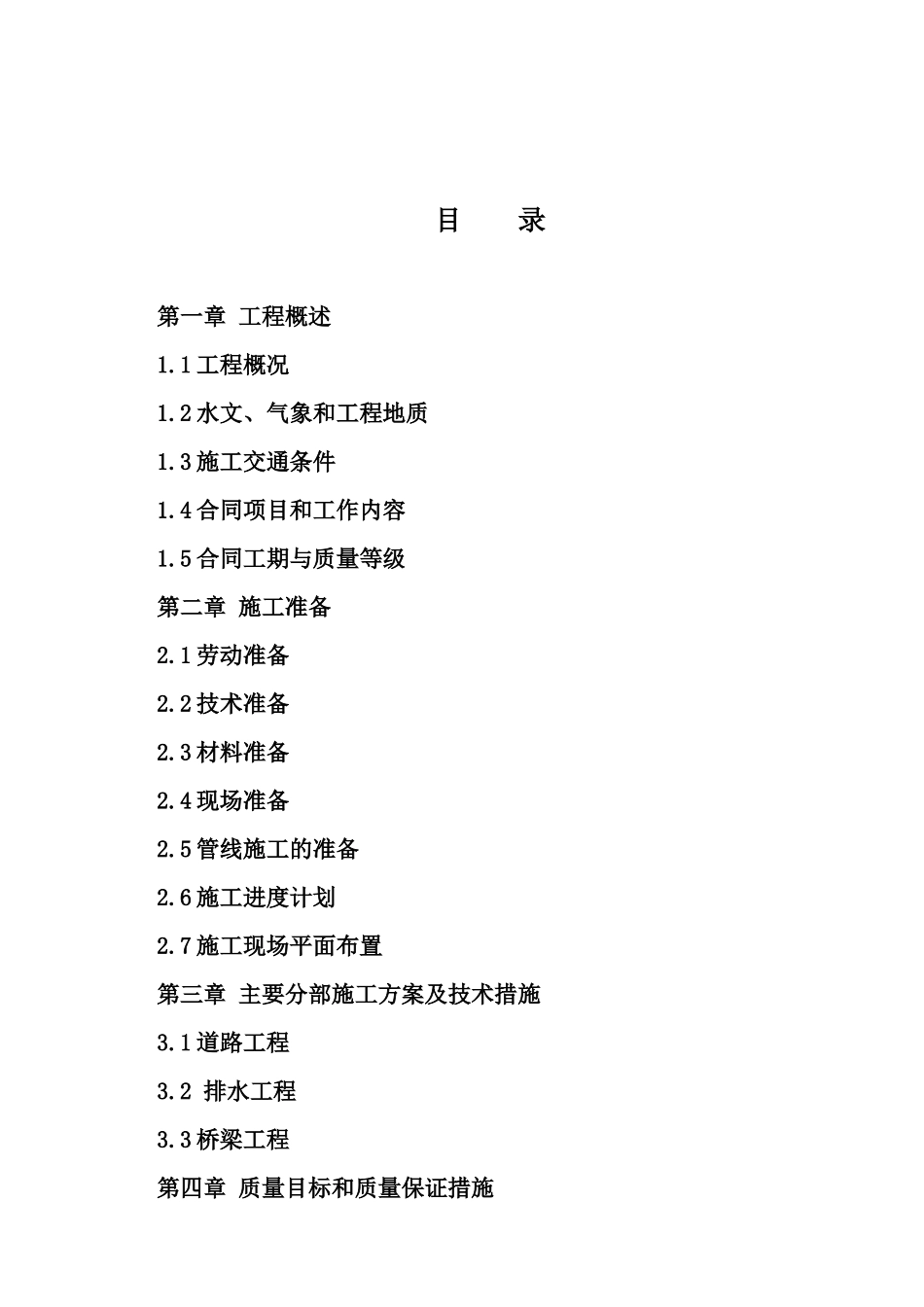

张家港市凤凰镇新城西区望湖路道路、排水工程施工组织设计江苏齐力建设集团有限公司二 0 一三年五月目 录第一章 工程概述1.1 工程概况1.2 水文、气象和工程地质1.3 施工交通条件1.4 合同项目和工作内容1.5 合同工期与质量等级第二章 施工准备2.1 劳动准备2.2 技术准备2.3 材料准备2.4 现场准备2.5 管线施工的准备2.6 施工进度计划2.7 施工现场平面布置第三章 主要分部施工方案及技术措施3.1 道路工程3.2 排水工程3.3 桥梁工程第四章 质量目标和质量保证措施4.1 质量目标4.2 管理网络4.3 保证措施第五章 工程工期保证措施和雨季施工措施5.1 工期保证措施5.2 缩短工期措施 5.3 雨季施工措施第六章 施工现场文明施工管理措施6.1 文明施工措施6.2 健康环保措施6.3 安全生产措施6.4 管线综合穿插施工措施6.5 社会矛盾方面影响施工的措施6.6 成品保护措施第七章 工程成本降低措施第八章 加强多边合作与协调 第一章 工程概述1.1 工程概况 1.1.1 概述本工程位于张家港市凤凰镇新城西区，西起汉江路施工范围边，桩号（K0+022.5），东至与金谷路交叉口已建段，桩号（ K0+850），全长827.5 米。规划总宽为 22 米，设计按中等城市支路，设计计算时速 40km/小时。本工程主要包括道路工程、排水工程及桥梁工程。1.1.2 设计要点1、平面设计：根据总体规划，道路平面为一直线。道路沿线与汉江路、中山路及金谷路平面相交。规划新开河道位于桩号 K0+032.5 处，新建 L=20 米桥梁一座。2、纵断面设计：道路设计标高采纳黄海高程系统，中线最大设计高程为 5.435 米，最小为 4.743 米；道路纵坡最大为 3.3‰，最小为 2‰；最大坡长为 188.117 米，最小坡长为 112 米（道路相交处除外），共设 4 个竖曲线，最小凹曲线半径为 18000 米，最小凸曲线半径为 15000 米。3、横断面设计：本工程为一块板式横断面，横断面形式为：2×7.5m车行道+2×3.5m 人行道，共宽 22m；车行道路拱采纳直线形 i=2%，机动车道边采纳仿花岗岩侧石及现浇C30 砼平石筑边，污水管、雨水管已在本次设计中作了相应设计，其他电力、路灯、燃气及给水等地下管线，在标准横断面图中未作示意，如需实施，应按规划部门统一要求，与有关单位协商后预埋，将其绘于竣工图上。4、路面结构：机动车道路面材料采纳沥青砼，设计年限为 15 年。路表计算回弹弯沉值：机动车道 34（1/100mm）（BZZ-100）。车行道：4cm细粒式沥青砼（SMA...
