郴州东江生产线技改工程

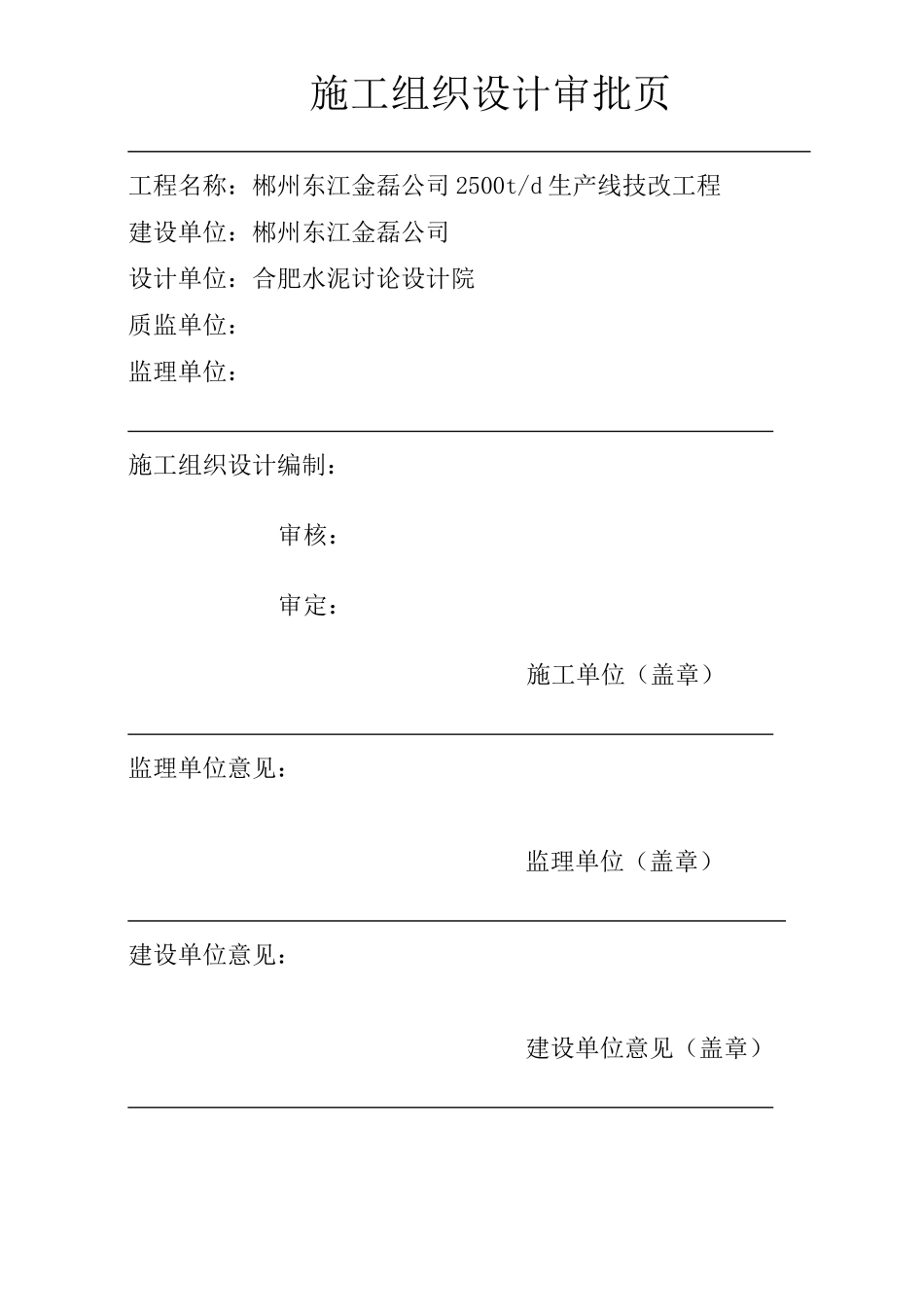

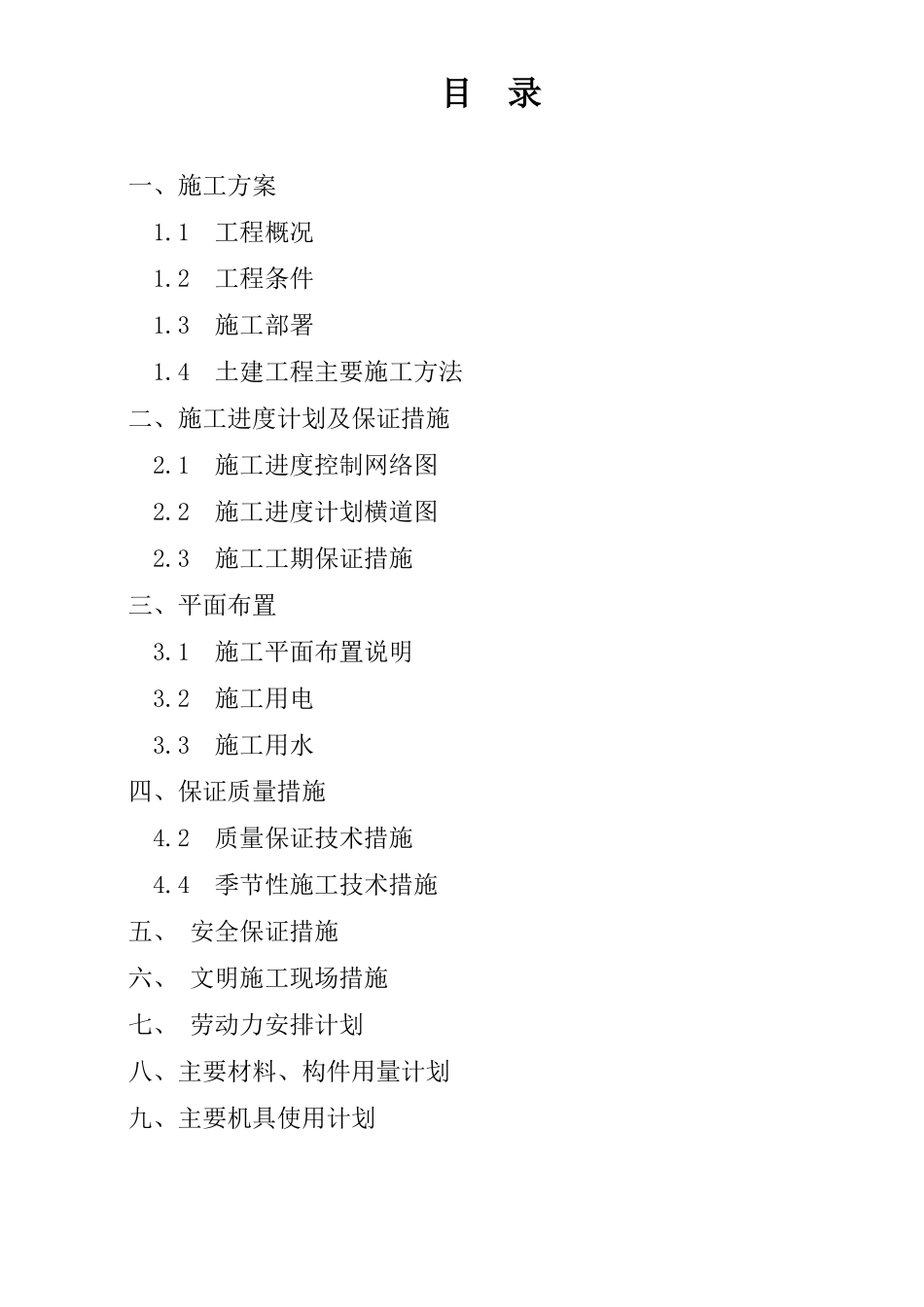

施工组织设计审批页 工程名称：郴州东江金磊公司 2500t/d 生产线技改工程建设单位：郴州东江金磊公司设计单位：合肥水泥讨论设计院质监单位： 监理单位： 施工组织设计编制： 审核：审定：施工单位（盖章） 监理单位意见：监理单位（盖章） 建设单位意见：建设单位意见（盖章） 目 录一、施工方案 1.1 工程概况1.2 工程条件1.3 施工部署1.4 土建工程主要施工方法二、施工进度计划及保证措施 2.1 施工进度控制网络图2.2 施工进度计划横道图2.3 施工工期保证措施三、平面布置 3.1 施工平面布置说明3.2 施工用电3.3 施工用水四、保证质量措施 4.2 质量保证技术措施4.4 季节性施工技术措施五、 安全保证措施 六、 文明施工现场措施七、 劳动力安排计划八、主要材料、构件用量计划 九、主要机具使用计划一、施工方案：1．1 工程概况郴州东江金磊公司 2500t/d 生产线技改工程拟建于郴州东江金磊公司院内， 包括生料粉磨/窑尾废气处理及窑中两个子项目。1．1．1 土建概况本工程窑中基础采纳人工挖孔灌注桩，结构主体部分为钢筋混凝土，附属部分为砖混结构；窑尾基础采纳人工挖孔灌注桩及条形基础，主体部分为底层（混凝土框架结构），上部（钢框架结构），附属部分为砖混结构，本工程为二类建筑，抗震等级为三级，结构设计使用年限为 50 年，抗震设防烈度为 6 度。工程建筑功能设计：窑 中 — — 包 括1# 墩 （ 6.26m×9.8m×13.9m ） 、 2# 墩（6.26m×9.8m×8.4m）、3#墩（13.94m×8.9m×8.4m）、钢支架、钢走道、1个JC-1基 础 （ 3.3m×3.3m×3.35m ） 、 2个JC-2基 础（3.3m×3.3m×3.8m）；窑 尾 — — 包 括 生 料 磨 基 （ 9.0m×9.0m ） 、 尾 排 风 机（ 6.40m×3.4m ） 、 生 料 磨 风 机 （ 10.27m×9.55m ） 、 高 温 风 机 房（ 10.15m×12.3m ） 、 变 压 器 室 （ 5.57m×15.3m ） 、 控 制 室（18.78m×15.3m）、水泵房、增湿塔(ф8.9)、钢烟囱（ф3.4、92m）等。混凝土强度等级为 C15 、C20 ， C25 ，钢材选用Ⅰ级和Ⅱ级，钢筋保护层厚度为：设备基础 30 mm，现浇板 15mm，梁，柱±0.00 以上为 25mm，±0.00 以下为 35mm；砖墙未注明的均为 240 厚，±0.00 以下用 MU10 粘土砖，M5 水泥砂浆砌筑，±0.00 以上用 MU10 粘土砖，M5 混合砂浆砌筑。楼面：采纳 20 厚 1：2 水泥砂浆找平抹平；外粉：...
