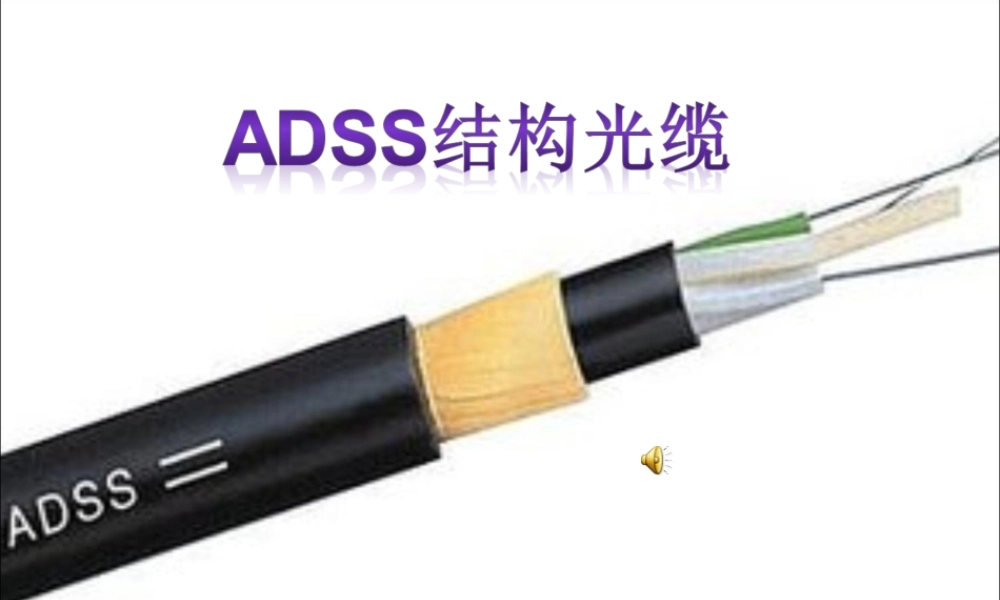

ADSS结构光缆结构设计与计算工艺

ADSS结构光缆结构设计与计算工艺ADSS结构光缆结构设计与计算工艺ADSS结构光缆结构设计与计算工艺

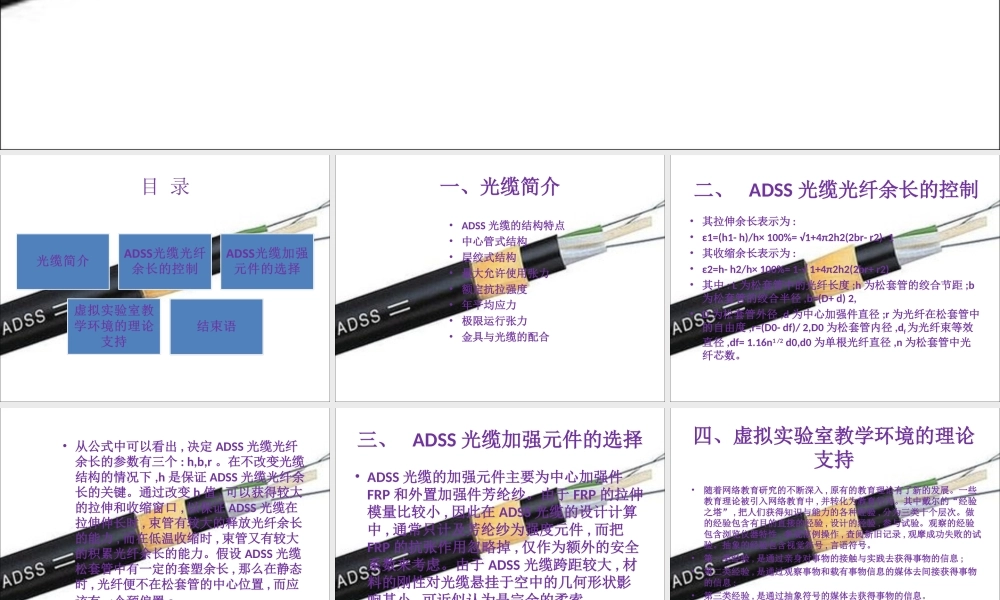

目 录一、光缆简介• ADSS 光缆的结构特点• 中心管式结构 • 层绞式结构 • 最大允许使用张力• 额定抗拉强度• 年平均应力• 极限运行张力• 金具与光缆的配合二、 ADSS 光缆光纤余长的控制• 其拉伸余长表示为 :• ε1=(h1- h)/h× 100%= √1+4π2h2(2br- r2)- 1• 其收缩余长表示为 :• ε2=h- h2/h× 100%= 1-√ 1+4π2h2(2br+ r2)• 其中 : L 为松套管中的光纤长度 ;h 为松套管的绞合节距 ;b为松套管的绞合半径 ,b=(D+ d) 2,• D 为松套管外径 ,d 为中心加强件直径 ;r 为光纤在松套管中的自由度 ,r=(D0- df)/ 2,D0 为松套管内径 ,df为光纤束等效直径 ,df= 1.16n1 /2 d0,d0 为单根光纤直径 ,n 为松套管中光纤芯数。• 从公式中可以看出 , 决定 ADSS 光缆光纤余长的参数有三个 : h,b,r 。在不改变光缆结构的情况下 ,h 是保证 ADSS 光缆光纤余长的关键。通过改变 h 值 , 可以获得较大的拉伸和收缩窗口 , 以保证 ADSS 光缆在拉伸伸长时 , 束管有较大的释放光纤余长的能力 , 而在低温收缩时 , 束管又有较大的积累光纤余长的能力。假设 ADSS 光缆松套管中有一定的套塑余长 , 那么在静态时 , 光纤便不在松套管的中心位置 , 而应该有一个预偏置 a 。三、 ADSS 光缆加强元件的选择• ADSS 光缆的加强元件主要为中心加强件FRP 和外置加强件芳纶纱。由于 FRP 的拉伸模量比较小 , 因此在 ADSS 光缆的设计计算中 , 通常只计及芳纶纱为强度元件 , 而把FRP 的抗张作用忽略掉 , 仅作为额外的安全系数来考虑。由于 ADSS 光缆跨距较大 , 材料的刚性对光缆悬挂于空中的几何形状影响甚小 , 可近似认为是完全的柔索四、虚拟实验室教学环境的理论支持•随着网络教育研究的不断深入 , 原有的教育理论有了新的发展。一些教育理论被引入网络教育中 , 并转化为教育行为。其中戴尔的“经验之塔” , 把人们获得知识与能力的各种经验 , 分为三类十个层次。做的经验包含有目的直接的经验 , 设计的经验 , 参与试验。观察的经验包含浏览仪器特性 , 参观范例操作 , 查阅新旧记录 , 观摩成功失败的试验。抽象的经验包含视觉符号 , 言语符号。•第一类经验 , 是通过亲身对事物的接触与实践去获得事物的信息 ;•第二类经验 , 是通过观察事物和载有事物信息的媒体去间接获得事物的信息 ;•第三类经验 , 是通过抽象符号的媒体...
