采煤工作面各种传感器吊挂标准

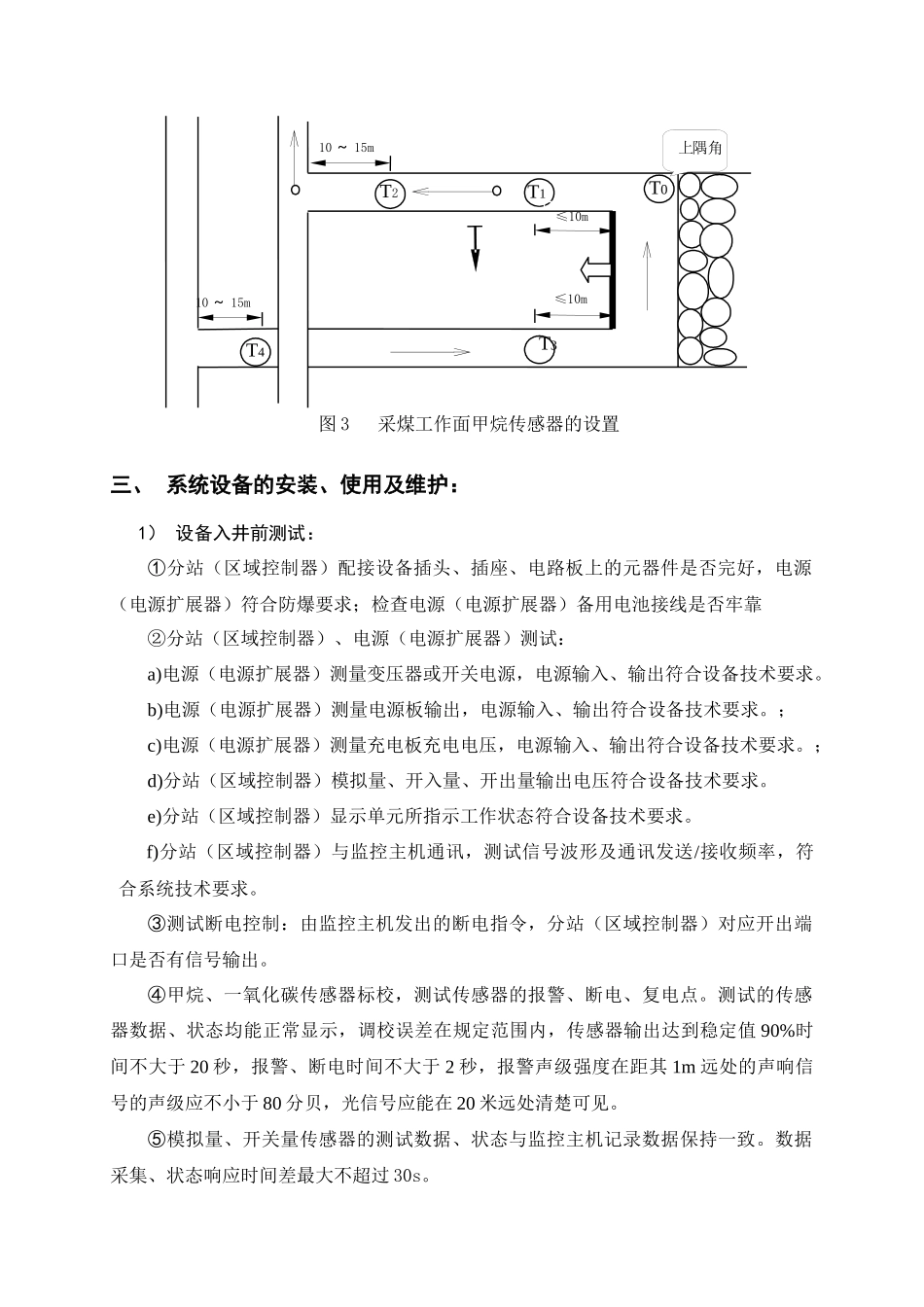

采煤工作面监测监控系统安全措施报告一、 系统概述：本系统具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。该采煤工作面的通风方式。采纳 U 型通风。二、 采煤工作面传感器的设置：1) T0：高瓦斯矿井和低瓦斯矿井高瓦斯采区的采煤工作面上隅角甲烷传感器，位置设在采煤工作面切顶线对应的煤帮处，设置报警浓度为≥1％，断电浓度为≥1.5％，断电范围是工作面及回风巷中全部非本质安全型电气设备，复电浓度为<1％。 低瓦斯矿井回采工作面上隅角必须设置便携式瓦斯检测报警仪，报警浓度 1%。2）T1：甲烷传感器设在回风流距工作面割煤线 10m 范围内，设置报警浓度为≥1％，断电浓度为≥1.5％，断电范围是工作面及回风巷中全部非本质安全型电气设备，复电浓度为<1％。3）T2：甲烷传感器设在距回风绕道口 10～15m 处，设置报警浓度为≥1％，断电浓度为≥1％，断电范围是工作面及回风巷中全部非本质安全型电气设备，复电浓度为<1％。4）T3：甲烷传感器设在距工作面割煤线 10m 范围内，设置报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷全部非本质安全型电气设备，复电浓度为＜0.5％。5）T4：甲烷传感器设在距回风绕道口 10～15m 处。设置报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷全部非本质安全型电气设备，复电浓度为＜0.5％。（以上甲烷传感器的设置参照煤矿安全规程第 97 页表三）6）采煤工作面必须至少设置一台一氧化碳传感器，位置设在上隅角、工作面或工作面回风巷，报警浓度为≥0.0024%。一氧化碳传感器应垂直悬挂，距顶板(顶梁)不得大于 300mm，距巷壁不得小于 200mm，并应安装维护方便，不影响行人和行车。带式输送机滚筒下风侧 10m~15m 处宜设置一氧化碳传感器，报警浓度为 0.0024%CO。自然发 火 观 测 点 、 封 闭 火 区 防 火 墙 栅 栏 外 宜 设 置 一 氧 化 碳 传 感 器 ， 报 警 浓 度 为0.0024%CO。开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为 0.0024%CO。 图 1...
