铁路工程施工资料-隧道施工方案VIP专享

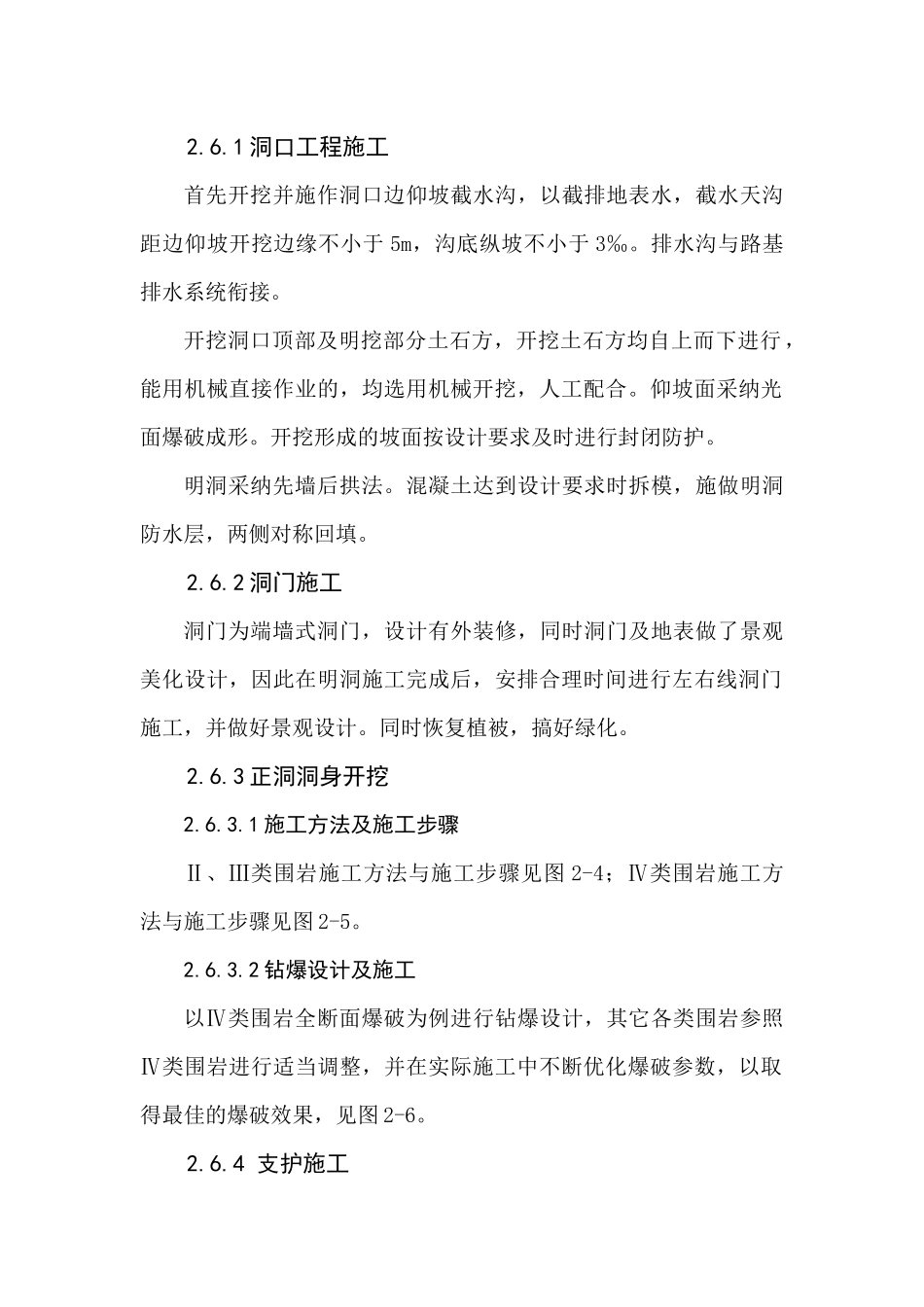

2.6.1 洞口工程施工首先开挖并施作洞口边仰坡截水沟，以截排地表水，截水天沟距边仰坡开挖边缘不小于 5m，沟底纵坡不小于 3‰。排水沟与路基排水系统衔接。开挖洞口顶部及明挖部分土石方，开挖土石方均自上而下进行，能用机械直接作业的，均选用机械开挖，人工配合。仰坡面采纳光面爆破成形。开挖形成的坡面按设计要求及时进行封闭防护。明洞采纳先墙后拱法。混凝土达到设计要求时拆模，施做明洞防水层，两侧对称回填。2.6.2 洞门施工洞门为端墙式洞门，设计有外装修，同时洞门及地表做了景观美化设计，因此在明洞施工完成后，安排合理时间进行左右线洞门施工，并做好景观设计。同时恢复植被，搞好绿化。2.6.3 正洞洞身开挖2.6.3.1 施工方法及施工步骤Ⅱ、Ⅲ类围岩施工方法与施工步骤见图 2-4；Ⅳ类围岩施工方法与施工步骤见图 2-5。2.6.3.2 钻爆设计及施工以Ⅳ类围岩全断面爆破为例进行钻爆设计，其它各类围岩参照Ⅳ类围岩进行适当调整，并在实际施工中不断优化爆破参数，以取得最佳的爆破效果，见图 2-6。2.6.4 支护施工2.6.4.1 超前小导管采纳 Φ50×4.0 无缝钢管，倾斜角度为 6o。管身加工成花管（Ф10 孔，间距 10cm，梅花状布置）以便注浆。导向与定位支架采纳Ⅰ 16 轻型钢拱架。注浆采纳水泥一水玻璃双液浆。采纳凿岩机钻孔，浆液用拌和机搅拌。采纳单液注浆泵，注浆前先喷混凝土封闭掌子面以防漏液，对于强行打入的钢管先冲清管内积物，然后再注浆。注浆按从下到上的顺序，两侧对称施工，局部有涌水的注浆孔先注浆止水。浆液由稀到浓逐级变换，即先注稀浆，然后逐步变浓。考虑到注浆后需尽快开挖，注浆用普通水泥或早强水泥，拌浆时可掺入减水剂。2.6.4.2 喷射混凝土采纳泵送式混凝土湿喷机，进行喷射混凝土作业。在喷射混凝土之前要根据法律规范和标准对开挖断面进行检验，按湿喷工艺施工。喷射混凝土严格按设计配合比拌合。喷射前检查隧道断面尺寸，清除浮石和墙角虚碴，并用高压水或风冲洗岩面。喷头垂直受喷面，喷射路线先边墙后拱部，分区、分段“S”形运动。隧道喷射混凝土厚度＞5cm 时分两层作业。第二次喷射混凝土如在第一层混凝土终凝 1 小时后进行，冲洗第一层混凝土面，初次喷射先找平岩面。喷射混凝土终凝 2 小时后，进行喷水养护，养护时间不少于 7 天。2.6.4.3 挂网按设计要求加工钢筋网，钢筋网采纳 Φ6mm 钢筋网，洞外分块预制，洞内铺挂，随开挖面铺设，同定位锚杆固定牢固。钢筋网与受喷...
