锅炉大修施工方案

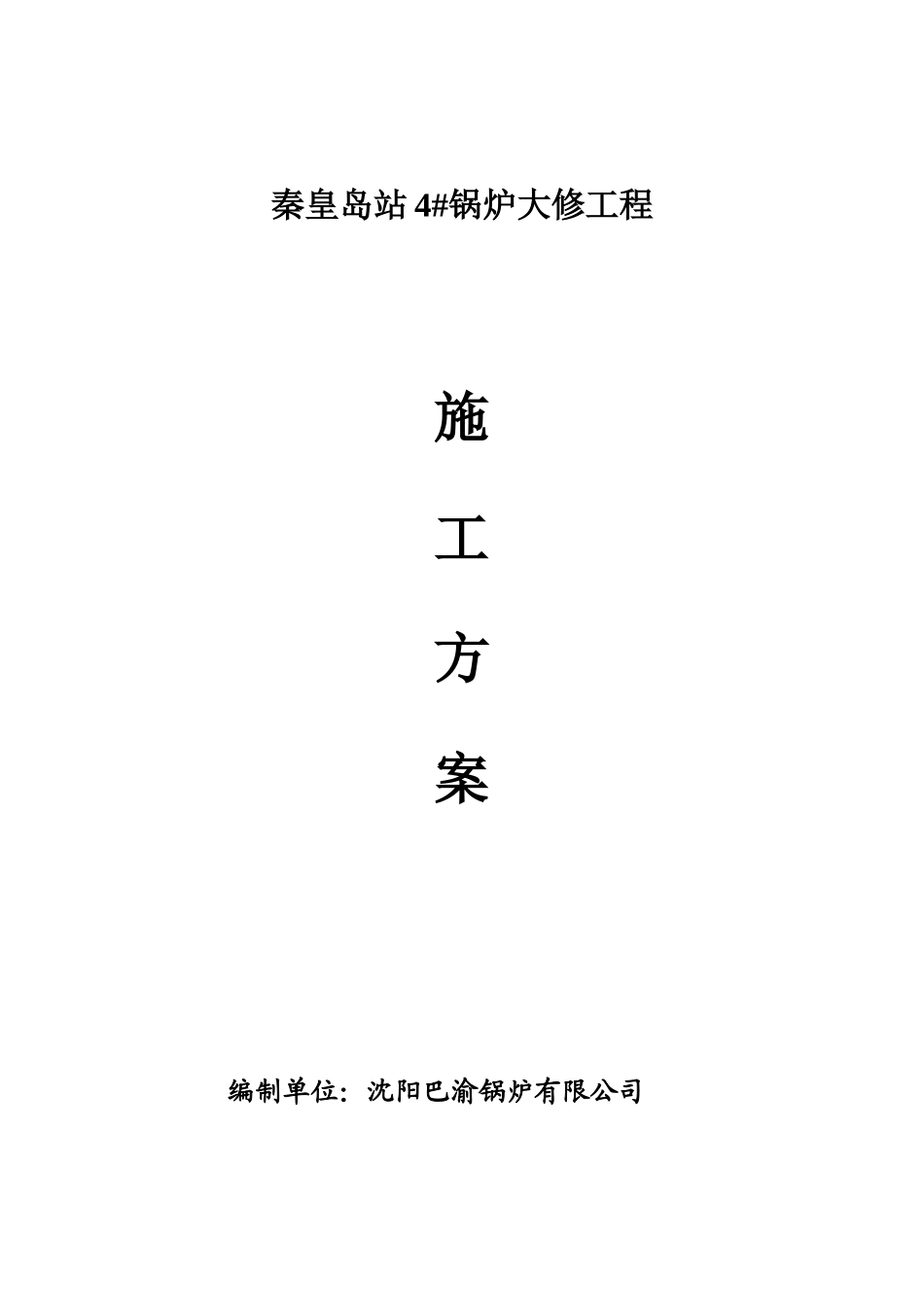

锅炉大修施工方案_第1页
1/18

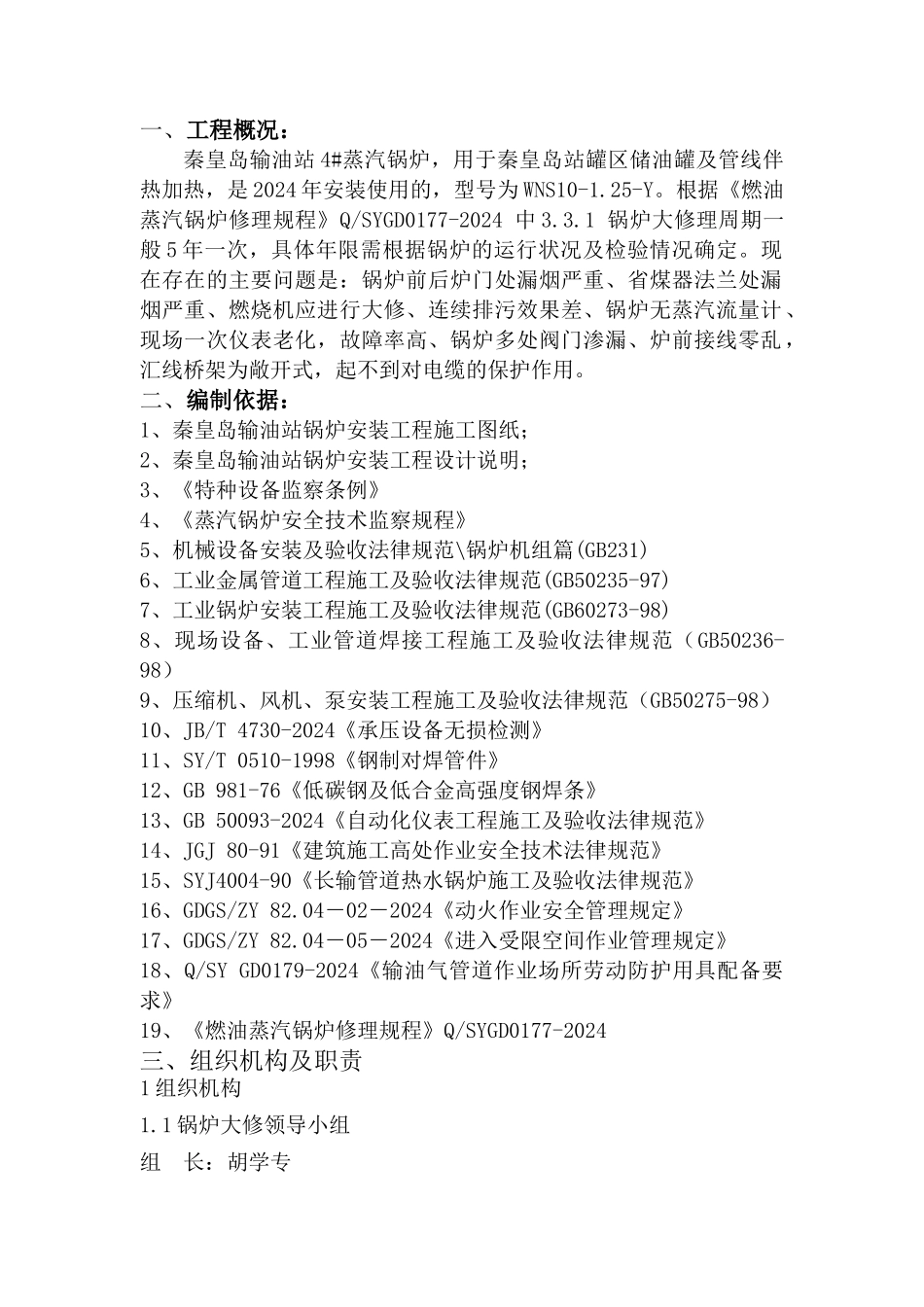

锅炉大修施工方案_第2页
2/18

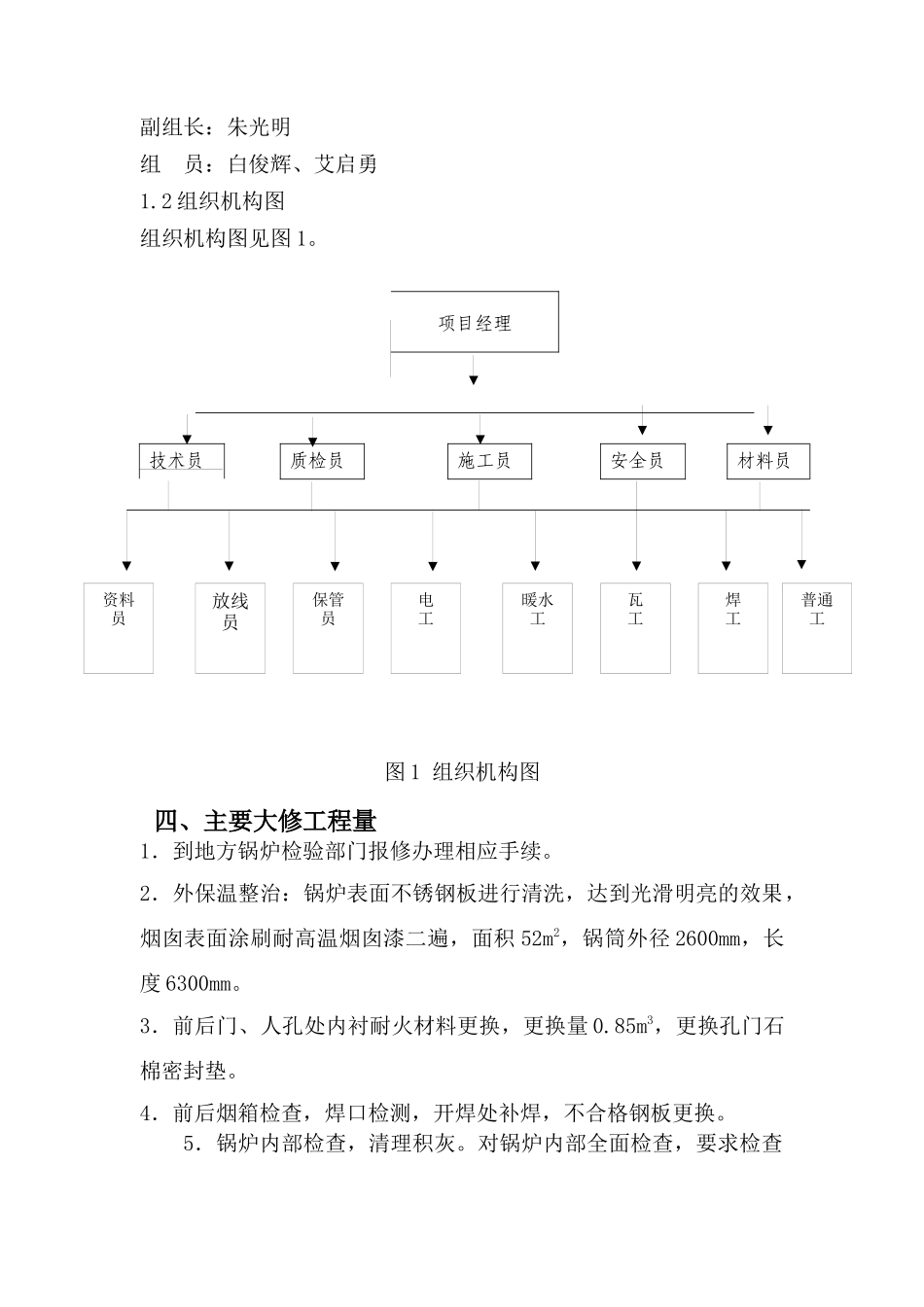

锅炉大修施工方案_第3页
3/18
秦皇岛站 4#锅炉大修工程施工方案编制单位:沈阳巴渝锅炉有限公司一、工程概况:秦皇岛输油站 4#蒸汽锅炉,用于秦皇岛站罐区储油罐及管线伴热加热,是 2024 年安装使用的,型号为 WNS10-1.25-Y。根据《燃油蒸汽锅炉修理规程》Q/SYGD0177-2024 中 3.3.1 锅炉大修理周期一般 5 年一次,具体年限需根据锅炉的运行状况及检验情况确定。现在存在的主要问题是:锅炉前后炉门处漏烟严重、省煤器法兰处漏烟严重、燃烧机应进行大修、连续排污效果差、锅炉无蒸汽流量计、现场一次仪表老化,故障率高、锅炉多处阀门渗漏、炉前接线零乱,汇线桥架为敞开式,起不到对电缆的保护作用。二、编制依据:1、秦皇岛输油站锅炉安装工程施工图纸;2、秦皇岛输油站锅炉安装工程设计说明;3、《特种设备监察条例》4、《蒸汽锅炉安全技术监察规程》5、机械设备安装及验收法律规范\锅炉机组篇(GB231)6、工业金属管道工程施工及验收法律规范(GB50235-97)7、工业锅炉安装工程施工及验收法律规范(GB60273-98)8、现场设备、工业管道焊接工程施工及验收法律规范(GB50236-98)9、压缩机、风机、泵安装工程施工及验收法律规范(GB50275-98)10、JB/T 4730-2024《承压设备无损检测》11、SY/T 0510-1998《钢制对焊管件》12、GB 981-76《低碳钢及低合金高强度钢焊条》13、GB 50093-2024《自动化仪表工程施工及验收法律规范》14、JGJ 80-91《建筑施工高处作业安全技术法律规范》15、SYJ4004-90《长输管道热水锅炉施工及验收法律规范》16、GDGS/ZY 82.04-02-2024《动火作业安全管理规定》17、GDGS/ZY 82.04-05-2024《进入受限空间作业管理规定》18、Q/SY GD0179-2024《输油气管道作业场所劳动防护用具配备要求》19、《燃油蒸汽锅炉修理规程》Q/SYGD0177-2024三、组织机构及职责1 组织机构1.1 锅炉大修领导小组组 长:胡学专副组长:朱光明组 员:白俊辉、艾启勇1.2 组织机构图组织机构图见图 1。 项目经理 技术员 质检员 施工员 安全员 材料员 图 1 组织机构图四、主要大修工程量1.到地方锅炉检验部门报修办理相应手续。2.外保温整治:锅炉表面不锈钢板进行清洗,达到光滑明亮的效果,烟囱表面涂刷耐高温烟囱漆二遍,面积 52m2,锅筒外径 2600mm,长度 6300mm。3.前后门、人孔处内衬耐火材料更换,更换量 0.85m3,更换孔门石棉密封垫。4.前后烟箱检查,焊口检测,开焊处补焊,不合格钢板更换。5.锅炉内部检查,清理积灰。对锅炉内部全面...
