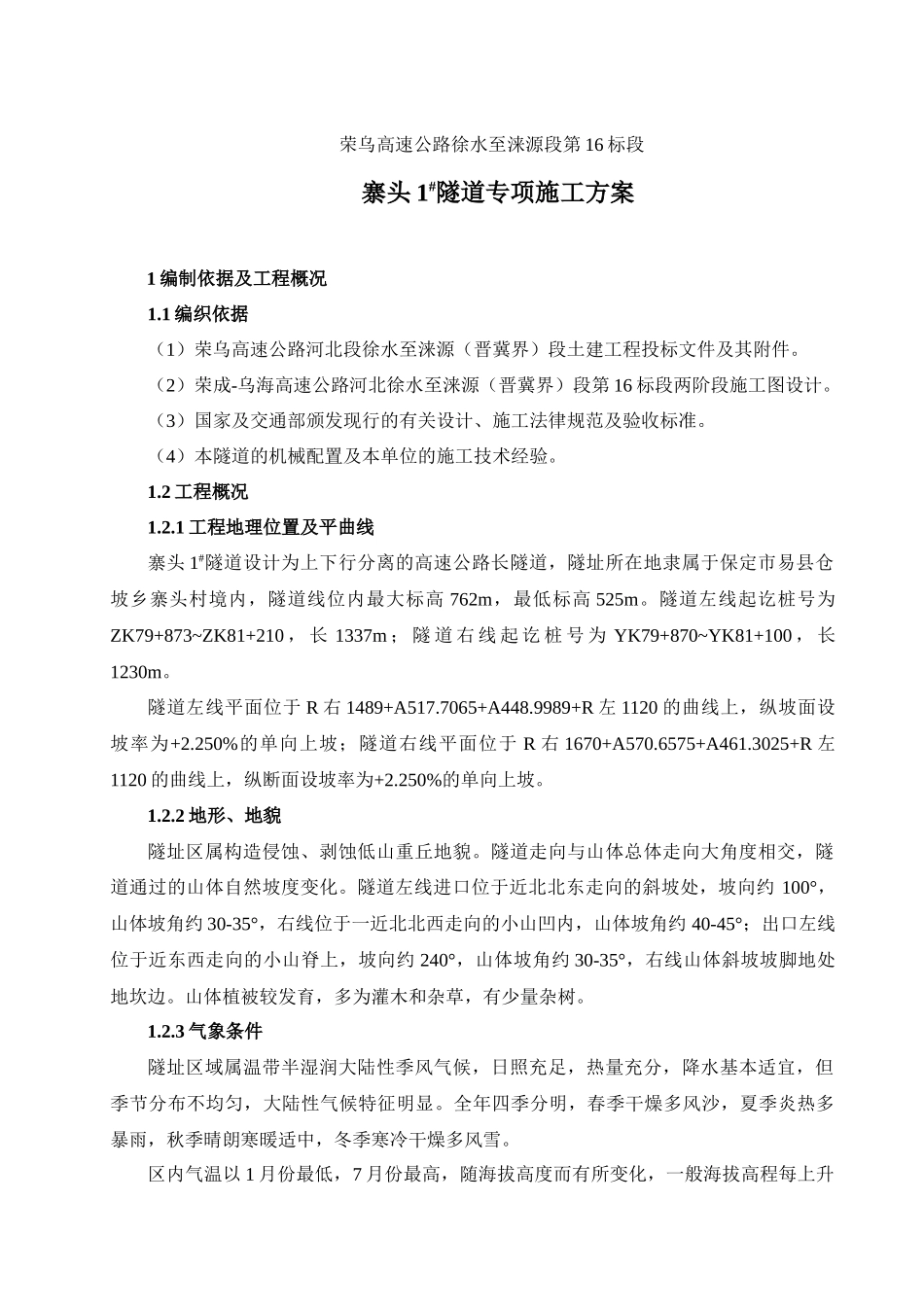

荣乌高速公路徐水至涞源段第 16 标段寨头 1#隧道专项施工方案1 编制依据及工程概况1.1 编织依据（1）荣乌高速公路河北段徐水至涞源（晋冀界）段土建工程投标文件及其附件。（2）荣成-乌海高速公路河北徐水至涞源（晋冀界）段第 16 标段两阶段施工图设计。（3）国家及交通部颁发现行的有关设计、施工法律规范及验收标准。（4）本隧道的机械配置及本单位的施工技术经验。1.2 工程概况1.2.1 工程地理位置及平曲线寨头 1#隧道设计为上下行分离的高速公路长隧道，隧址所在地隶属于保定市易县仓坡乡寨头村境内，隧道线位内最大标高 762m，最低标高 525m。隧道左线起讫桩号为ZK79+873~ZK81+210 ， 长 1337m ； 隧 道 右 线 起 讫 桩 号 为 YK79+870~YK81+100 ， 长1230m。隧道左线平面位于 R 右 1489+A517.7065+A448.9989+R 左 1120 的曲线上，纵坡面设坡率为+2.250%的单向上坡；隧道右线平面位于 R 右 1670+A570.6575+A461.3025+R 左1120 的曲线上，纵断面设坡率为+2.250%的单向上坡。1.2.2 地形、地貌隧址区属构造侵蚀、剥蚀低山重丘地貌。隧道走向与山体总体走向大角度相交，隧道通过的山体自然坡度变化。隧道左线进口位于近北北东走向的斜坡处，坡向约 100°，山体坡角约 30-35°，右线位于一近北北西走向的小山凹内，山体坡角约 40-45°；出口左线位于近东西走向的小山脊上，坡向约 240°，山体坡角约 30-35°，右线山体斜坡坡脚地处地坎边。山体植被较发育，多为灌木和杂草，有少量杂树。1.2.3 气象条件隧址区域属温带半湿润大陆性季风气候，日照充足，热量充分，降水基本适宜，但季节分布不均匀，大陆性气候特征明显。全年四季分明，春季干燥多风沙，夏季炎热多暴雨，秋季晴朗寒暖适中，冬季寒冷干燥多风雪。区内气温以 1 月份最低，7 月份最高，随海拔高度而有所变化，一般海拔高程每上升100m，气温下降 0.3-0.6℃。最高温为徐水，可达 42.1℃，最低气温为易县山区，为零下 23.1℃。每年最大降雨量为易县 620mm/年，最小降雨量为徐水 232mm/年。1.2.4 地质隧址区在大地构造位置上，位于中朝准地台燕山沉降带和山西中台隆的结合部位。燕山沉降带主要为震旦纪及其以后的沉积地层分布区，构造形态以北东向断裂为主，褶皱次之。山西中台隆起则大部分为前震旦系变质岩系所占据，褶皱发育，断裂次之。从宏观特征分析隧址区位于一背斜构造东翼部，该背斜部大致处在石胡沟门一线，核部出露底层为...
