预装式变电站说明书

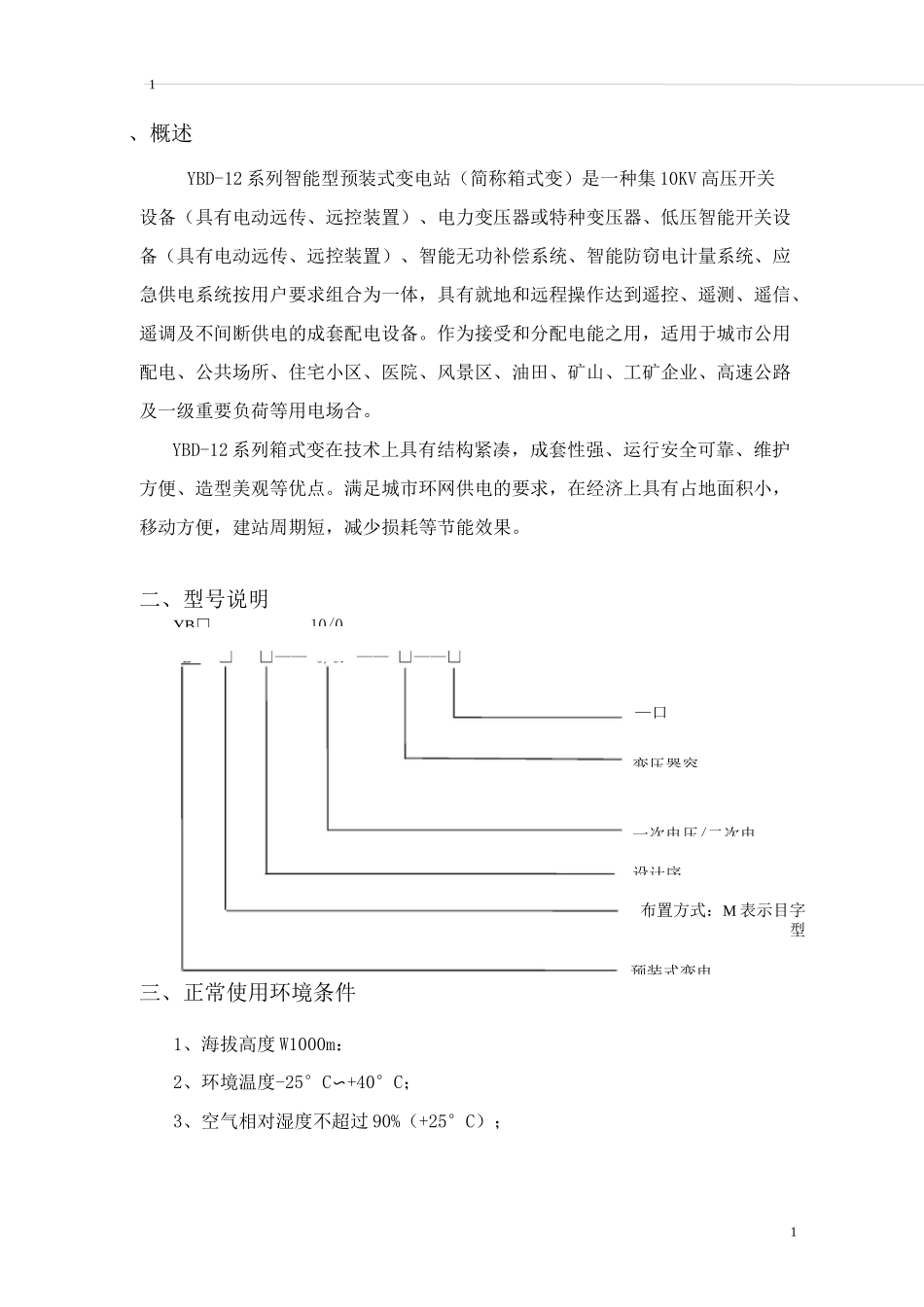

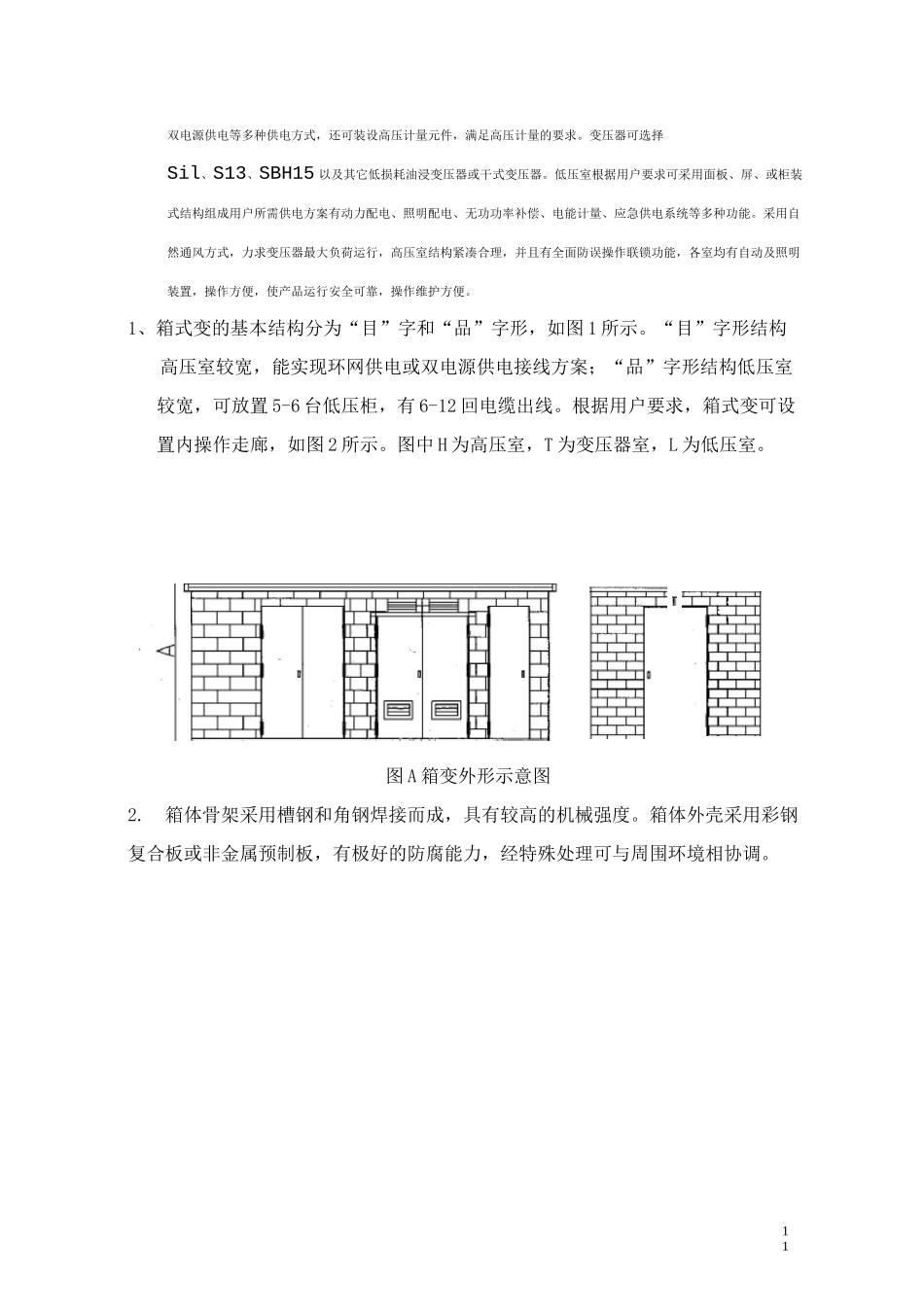

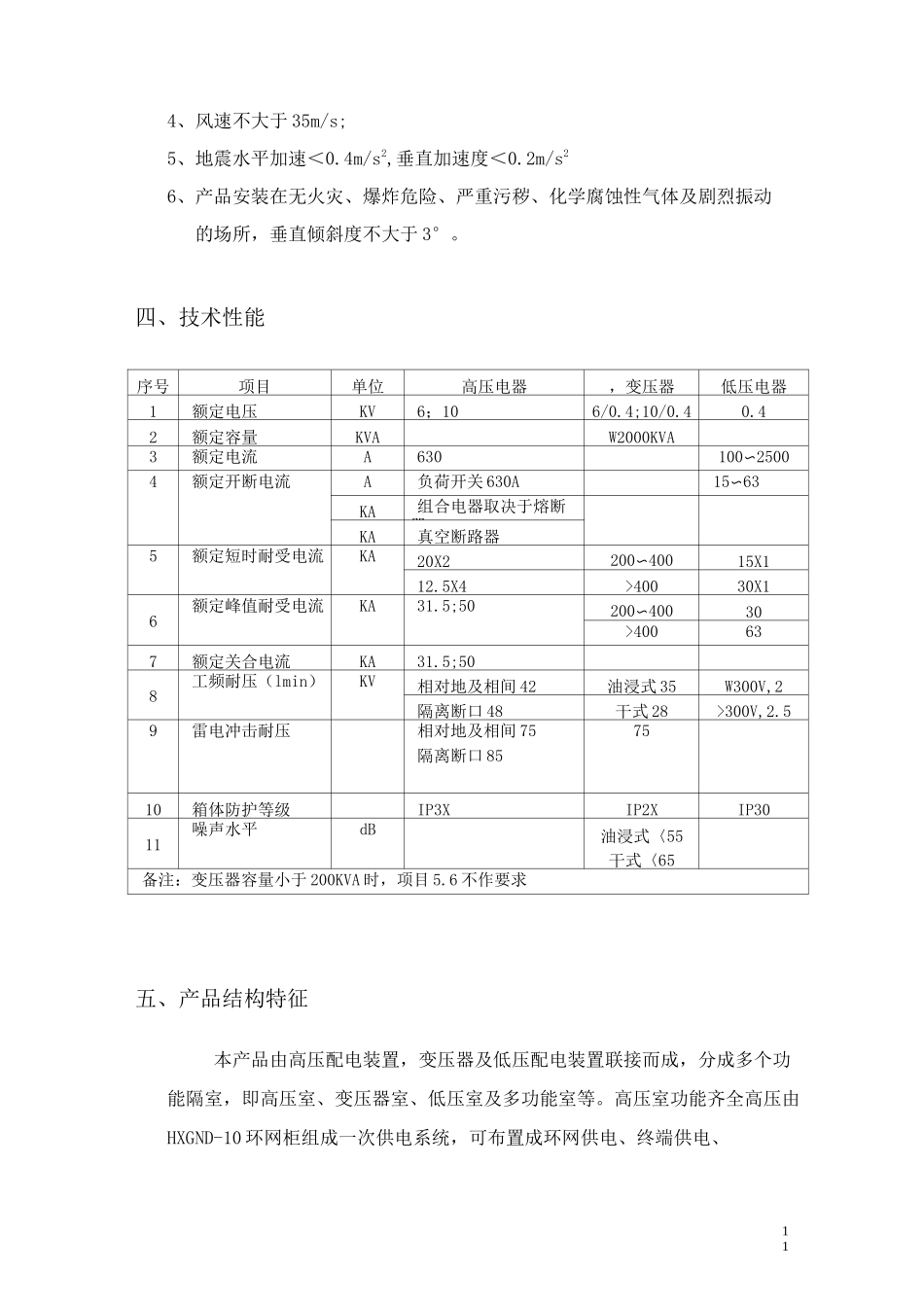

11预装式变电、概述YBD-12 系列智能型预装式变电站（简称箱式变）是一种集 10KV 高压开关设备（具有电动远传、远控装置）、电力变压器或特种变压器、低压智能开关设备（具有电动远传、远控装置）、智能无功补偿系统、智能防窃电计量系统、应急供电系统按用户要求组合为一体，具有就地和远程操作达到遥控、遥测、遥信、遥调及不间断供电的成套配电设备。作为接受和分配电能之用，适用于城市公用配电、公共场所、住宅小区、医院、风景区、油田、矿山、工矿企业、高速公路及一级重要负荷等用电场合。YBD-12 系列箱式变在技术上具有结构紧凑，成套性强、运行安全可靠、维护方便、造型美观等优点。满足城市环网供电的要求，在经济上具有占地面积小，移动方便，建站周期短，减少损耗等节能效果。二、型号说明三、正常使用环境条件1、海拔高度 W1000m：2、环境温度-25°C〜+40°C；3、空气相对湿度不超过 90%（+25°C）；10/0.—口方案变压器容一次电压/二次电布置方式：M 表示目字型YB□设计序114、风速不大于 35m/s;5、地震水平加速＜0.4m/s2,垂直加速度＜0.2m/s26、产品安装在无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈振动的场所，垂直倾斜度不大于 3°。四、技术性能序号项目单位高压电器，变压器低压电器1额定电压KV6；106/0.4;10/0.40.42额定容量KVAW2000KVA3额定电流A630100〜25004额定开断电流A负荷开关 630A15〜63KA组合电器取决于熔断器KA真空断路器5额定短时耐受电流KA20X2200〜40015X112.5X4>40030X16额定峰值耐受电流KA31.5;50200〜40030>400637额定关合电流KA31.5;508工频耐压（lmin）KV相对地及相间 42油浸式 35W300V,2隔离断口 48干式 28>300V,2.59雷电冲击耐压相对地及相间 75隔离断口 857510箱体防护等级IP3XIP2XIP3011噪声水平dB油浸式〈55干式〈65备注：变压器容量小于 200KVA 时，项目 5.6 不作要求五、产品结构特征本产品由高压配电装置，变压器及低压配电装置联接而成，分成多个功能隔室，即高压室、变压器室、低压室及多功能室等。高压室功能齐全高压由HXGND-10 环网柜组成一次供电系统，可布置成环网供电、终端供电、11双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器可选择Sil、S13、SBH15 以及其它低损耗油浸变压器或干式变压器。低压室根据用户要求可采用面板、屏、或柜装式结构组成用户所需供电方案有动力配电、照明配电、无功功率补偿、电能计量、应急供电系...
