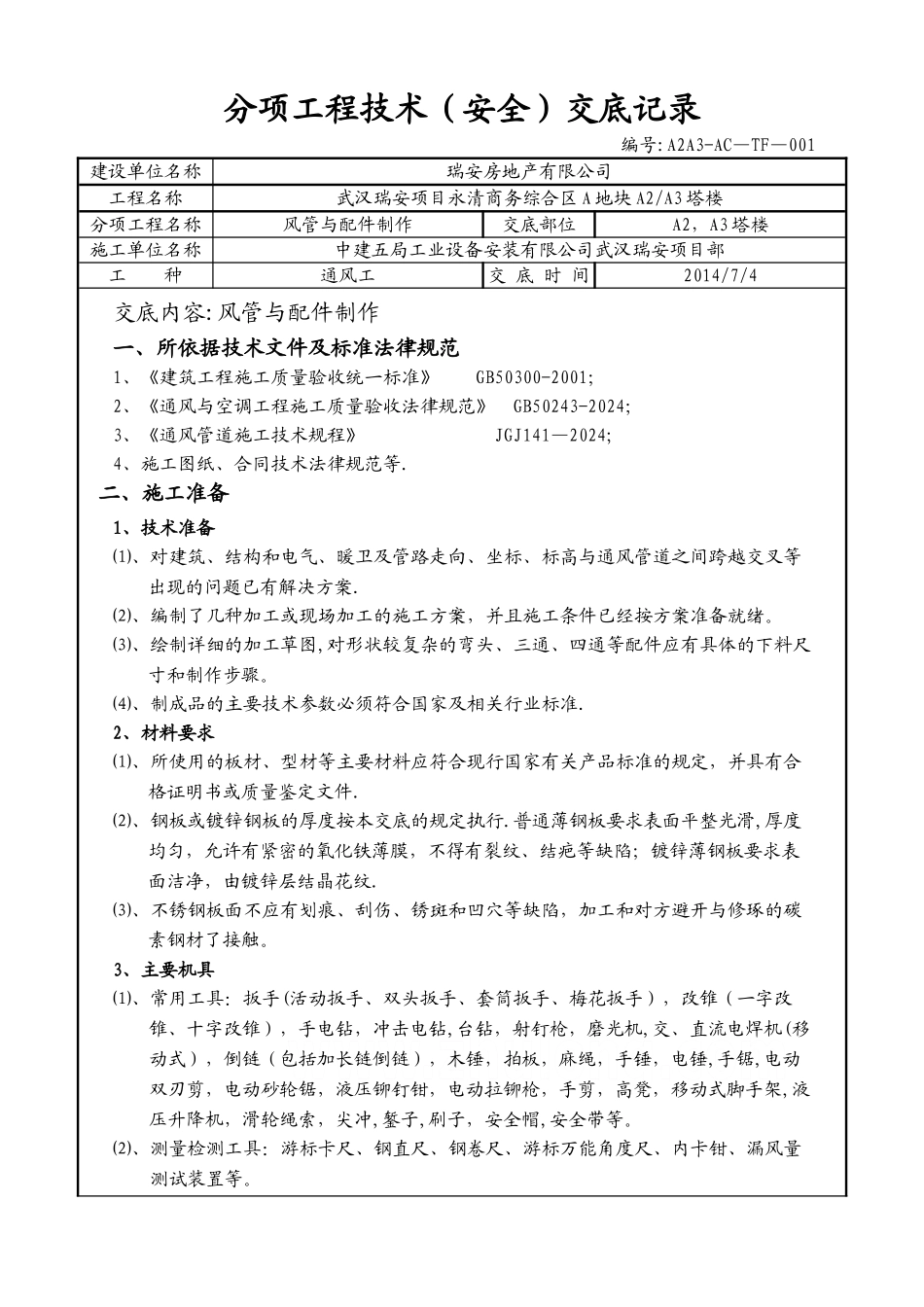

分项工程技术（安全）交底记录 编号:A2A3-AC—TF—001建设单位名称瑞安房地产有限公司工程名称武汉瑞安项目永清商务综合区 A 地块 A2/A3 塔楼分项工程名称风管与配件制作交底部位A2，A3 塔楼施工单位名称中建五局工业设备安装有限公司武汉瑞安项目部工 种通风工交 底 时 间2014/7/4交底内容:风管与配件制作一、所依据技术文件及标准法律规范1、《建筑工程施工质量验收统一标准》 GB50300-2001；2、《通风与空调工程施工质量验收法律规范》 GB50243-2024；3、《通风管道施工技术规程》 JGJ141—2024;4、施工图纸、合同技术法律规范等.二、施工准备1、技术准备⑴、对建筑、结构和电气、暖卫及管路走向、坐标、标高与通风管道之间跨越交叉等出现的问题已有解决方案. ⑵、编制了几种加工或现场加工的施工方案，并且施工条件已经按方案准备就绪。⑶、绘制详细的加工草图,对形状较复杂的弯头、三通、四通等配件应有具体的下料尺寸和制作步骤。 ⑷、制成品的主要技术参数必须符合国家及相关行业标准.2、材料要求⑴、所使用的板材、型材等主要材料应符合现行国家有关产品标准的规定，并具有合格证明书或质量鉴定文件. ⑵、钢板或镀锌钢板的厚度按本交底的规定执行.普通薄钢板要求表面平整光滑,厚度均匀，允许有紧密的氧化铁薄膜，不得有裂纹、结疤等缺陷；镀锌薄钢板要求表面洁净，由镀锌层结晶花纹.⑶、不锈钢板面不应有划痕、刮伤、锈斑和凹穴等缺陷，加工和对方避开与修琢的碳素钢材了接触。 3、主要机具⑴、常用工具：扳手(活动扳手、双头扳手、套筒扳手、梅花扳手），改锥（一字改锥、十字改锥），手电钻，冲击电钻,台钻，射钉枪，磨光机,交、直流电焊机(移动式），倒链（包括加长链倒链），木锤，拍板，麻绳，手锤，电锤,手锯,电动双刃剪，电动砂轮锯，液压铆钉钳，电动拉铆枪，手剪，高凳，移动式脚手架,液压升降机，滑轮绳索，尖冲,錾子,刷子，安全帽,安全带等。⑵、测量检测工具：游标卡尺、钢直尺、钢卷尺、游标万能角度尺、内卡钳、漏风量测试装置等。⑶、进入施工现场的设备必须进行检查验收,定期维护保养。 4、作业条件⑴、风管预制。应有独立的工作场地，场地应平整,清洁，加工平台应找平。双面铝箔绝热板风管等其他复合材料风管的场地应干燥,应有足够的成品堆放场地。 ⑵、作业地点应有安放施工机具和材料堆放场地,设施和电源应有可靠的安全防护装 置. ⑶、作业场地道路应畅通。必须设置能满足消防要求的各种器械及设...
