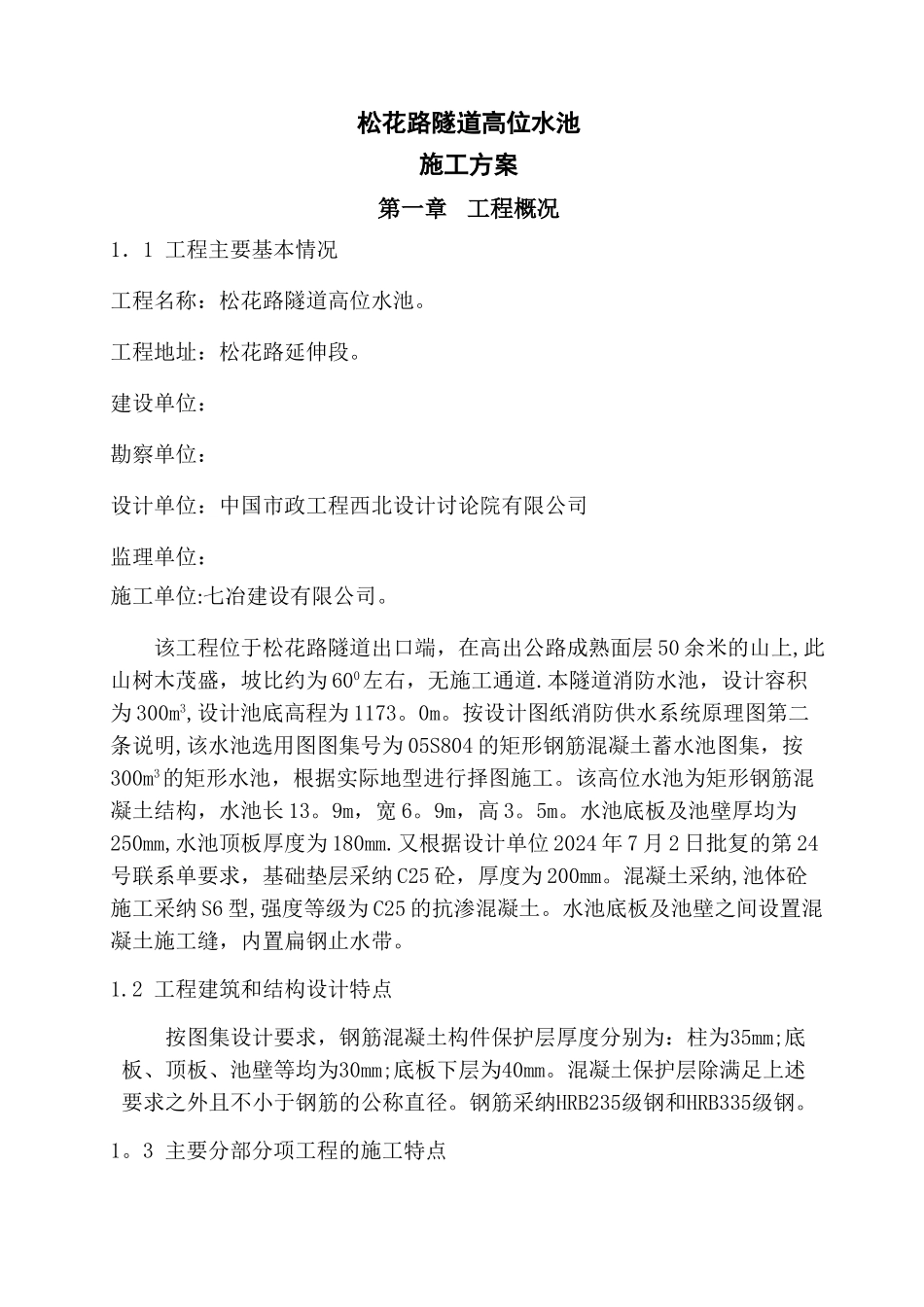

松花路隧道高位水池施工方案第一章 工程概况1．1 工程主要基本情况工程名称：松花路隧道高位水池。工程地址：松花路延伸段。建设单位：勘察单位：设计单位：中国市政工程西北设计讨论院有限公司监理单位：施工单位:七冶建设有限公司。该工程位于松花路隧道出口端，在高出公路成熟面层 50 余米的山上,此山树木茂盛，坡比约为 600左右，无施工通道.本隧道消防水池，设计容积为 300m3,设计池底高程为 1173。0m。按设计图纸消防供水系统原理图第二条说明,该水池选用图图集号为 05S804 的矩形钢筋混凝土蓄水池图集，按300m3的矩形水池，根据实际地型进行择图施工。该高位水池为矩形钢筋混凝土结构，水池长 13。9m，宽 6。9m，高 3。5m。水池底板及池壁厚均为250mm,水池顶板厚度为 180mm.又根据设计单位 2024 年 7 月 2 日批复的第 24号联系单要求，基础垫层采纳 C25 砼，厚度为 200mm。混凝土采纳,池体砼施工采纳 S6 型,强度等级为 C25 的抗渗混凝土。水池底板及池壁之间设置混凝土施工缝，内置扁钢止水带。1.2 工程建筑和结构设计特点按图集设计要求，钢筋混凝土构件保护层厚度分别为：柱为35mm;底板、顶板、池壁等均为30mm;底板下层为40mm。混凝土保护层除满足上述要求之外且不小于钢筋的公称直径。钢筋采纳HRB235级钢和HRB335级钢。1。3 主要分部分项工程的施工特点在施工前，应首先施工临时施工便道,才能确保该工程的正常施工。脚手架采纳DN48＊3。5的钢管沿全高搭设满堂脚手架,支撑主体结构。同时设置安全爬梯以保证施工人员上下通道的安全。水池施工时,要求钢筋模板工在施工前仔细阅读图纸，做到钢筋安装正确,模板安装合理,避开尺寸误差。高位水池的施工缝留设，防水工程、主体结构混凝土施工是本工程施工难点。第二章 编制依据2。1 根据松花路隧道工程消防供水系统设计图、国家建设标准设计图集05S804《矩形钢筋混凝土蓄水池》、施工现场实际情况编制。2。2 《建筑施工组织设计法律规范》(GB/T50502-2024）《施工现场临时用电安全技术法律规范》（JGJ46—2024）《建筑机械使用安全技术规程》（JGJ33—2001)《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001)《建筑施工安全检验标准》（JGJ59-99）《建筑地基基础工程施工质量验收法律规范》（GB50202-2024）《建筑地面工程施工质量验收法律规范》(GB50209—2024)《砼强度检验评定标准》（GB107—87）《砼结构工程施工质量验收法律规范》（GB50204—202...
