高压改造设备技术要求

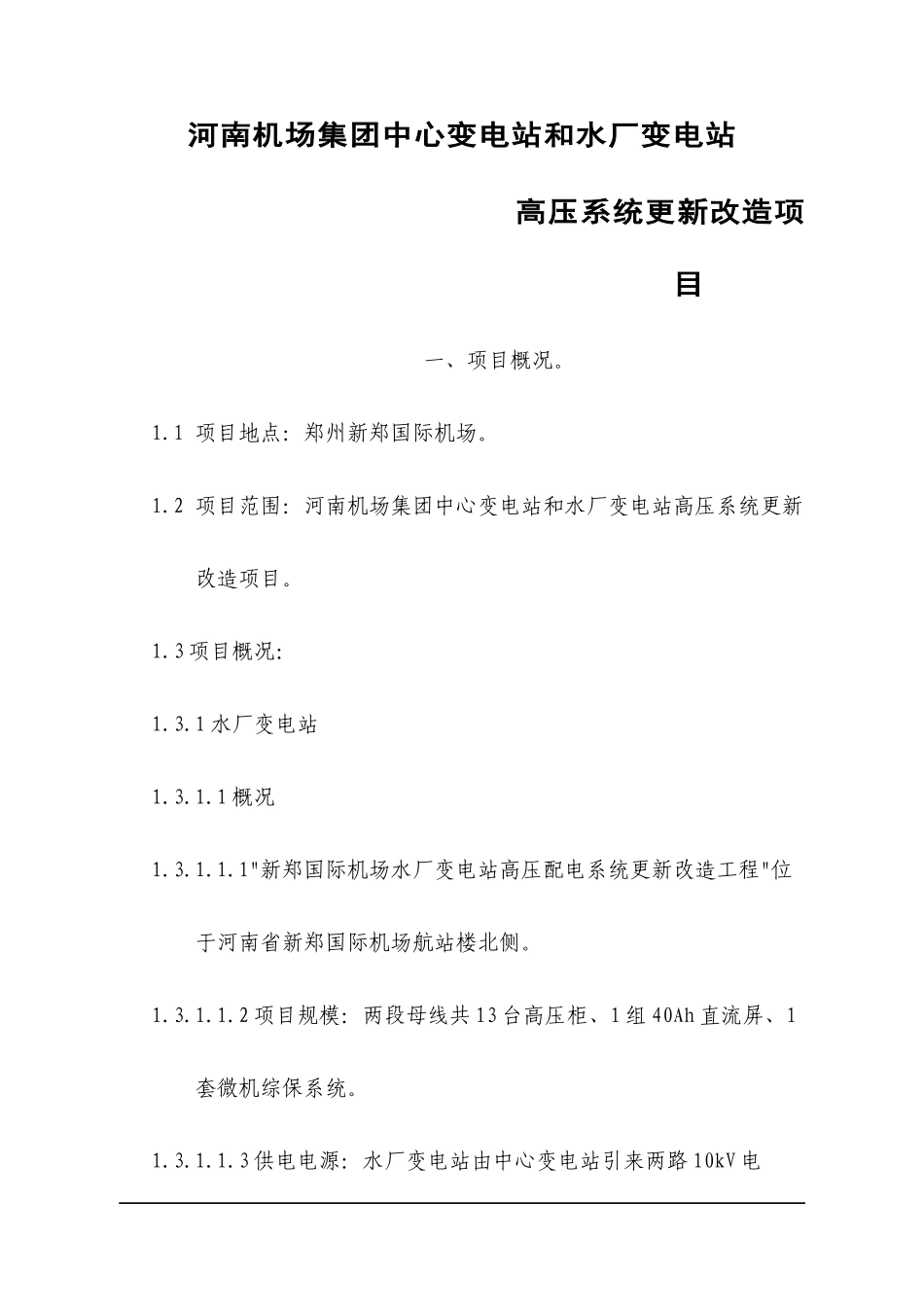

高压改造设备技术要求_第1页
1/59

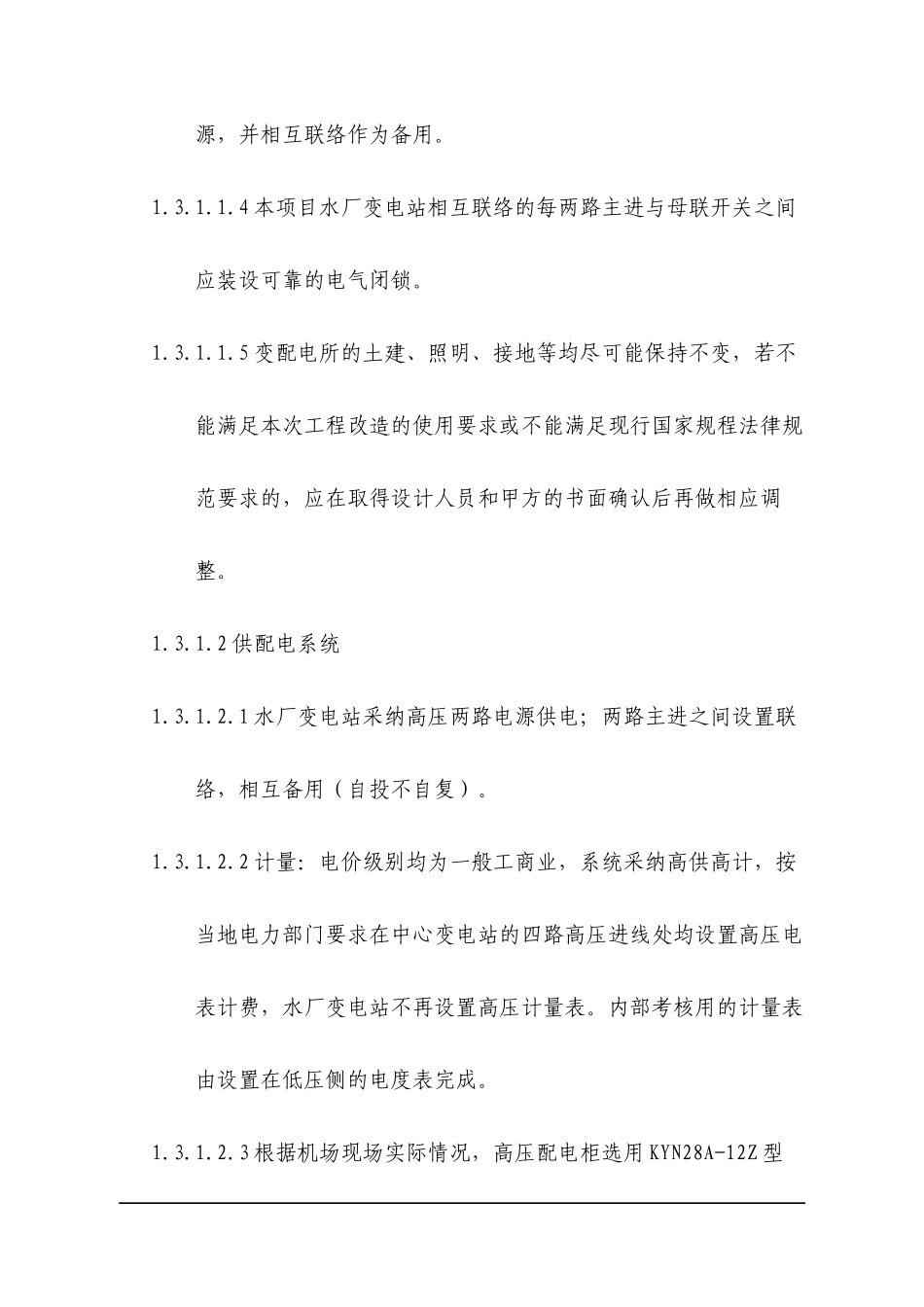

高压改造设备技术要求_第2页
2/59

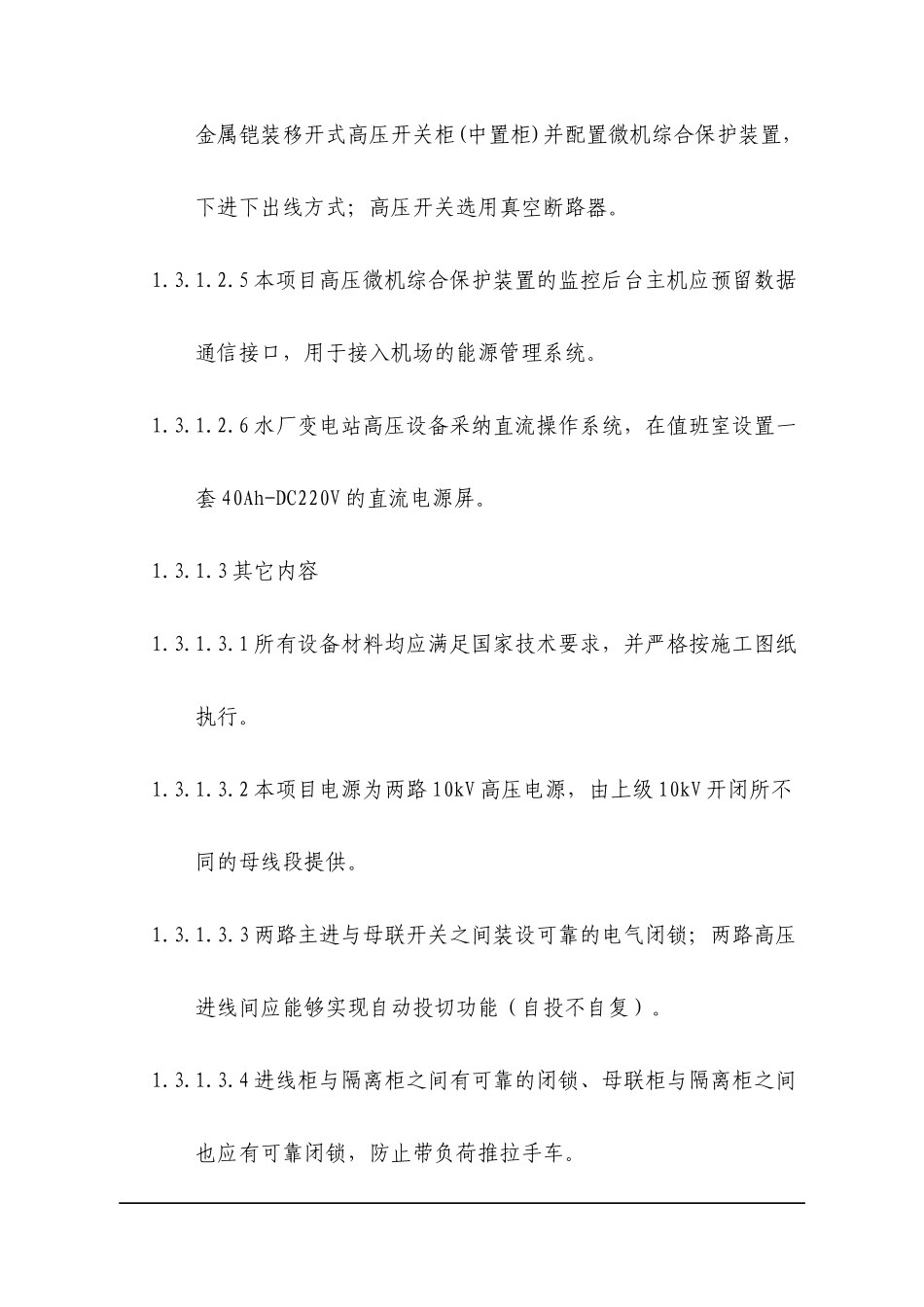

高压改造设备技术要求_第3页
3/59
河南机场集团中心变电站和水厂变电站高压系统更新改造项目一、项目概况。1.1 项目地点:郑州新郑国际机场。 1.2 项目范围:河南机场集团中心变电站和水厂变电站高压系统更新改造项目。1.3 项目概况:1.3.1 水厂变电站1.3.1.1 概况1.3.1.1.1"新郑国际机场水厂变电站高压配电系统更新改造工程"位于河南省新郑国际机场航站楼北侧。1.3.1.1.2 项目规模:两段母线共 13 台高压柜、1 组 40Ah 直流屏、1套微机综保系统。1.3.1.1.3 供电电源:水厂变电站由中心变电站引来两路 10kV 电源,并相互联络作为备用。1.3.1.1.4 本项目水厂变电站相互联络的每两路主进与母联开关之间应装设可靠的电气闭锁。1.3.1.1.5 变配电所的土建、照明、接地等均尽可能保持不变,若不能满足本次工程改造的使用要求或不能满足现行国家规程法律规范要求的,应在取得设计人员和甲方的书面确认后再做相应调整。1.3.1.2 供配电系统1.3.1.2.1 水厂变电站采纳高压两路电源供电;两路主进之间设置联络,相互备用(自投不自复)。1.3.1.2.2 计量:电价级别均为一般工商业,系统采纳高供高计,按当地电力部门要求在中心变电站的四路高压进线处均设置高压电表计费,水厂变电站不再设置高压计量表。内部考核用的计量表由设置在低压侧的电度表完成。1.3.1.2.3 根据机场现场实际情况,高压配电柜选用 KYN28A-12Z 型金属铠装移开式高压开关柜(中置柜)并配置微机综合保护装置,下进下出线方式;高压开关选用真空断路器。1.3.1.2.5 本项目高压微机综合保护装置的监控后台主机应预留数据通信接口,用于接入机场的能源管理系统。1.3.1.2.6 水厂变电站高压设备采纳直流操作系统,在值班室设置一套 40Ah-DC220V 的直流电源屏。1.3.1.3 其它内容1.3.1.3.1 所有设备材料均应满足国家技术要求,并严格按施工图纸执行。1.3.1.3.2 本项目电源为两路 10kV 高压电源,由上级 10kV 开闭所不同的母线段提供。1.3.1.3.3 两路主进与母联开关之间装设可靠的电气闭锁;两路高压进线间应能够实现自动投切功能(自投不自复)。1.3.1.3.4 进线柜与隔离柜之间有可靠的闭锁、母联柜与隔离柜之间也应有可靠闭锁,防止带负荷推拉手车。1.3.1.3.5 10kV 系统继电保护采纳微机保护,具备测量、继电保护、通信和控制功能;微机保护装置包括微机中央信号监控装置、微机 10kV 保护监控装置等。1.3.1.3.6 微机自动化监控系统由硬件、软件和网络设备组成,硬件包括主机、彩色显示器、打...
