高压开关编号规则-及倒闸操作、配电室运行管理规定

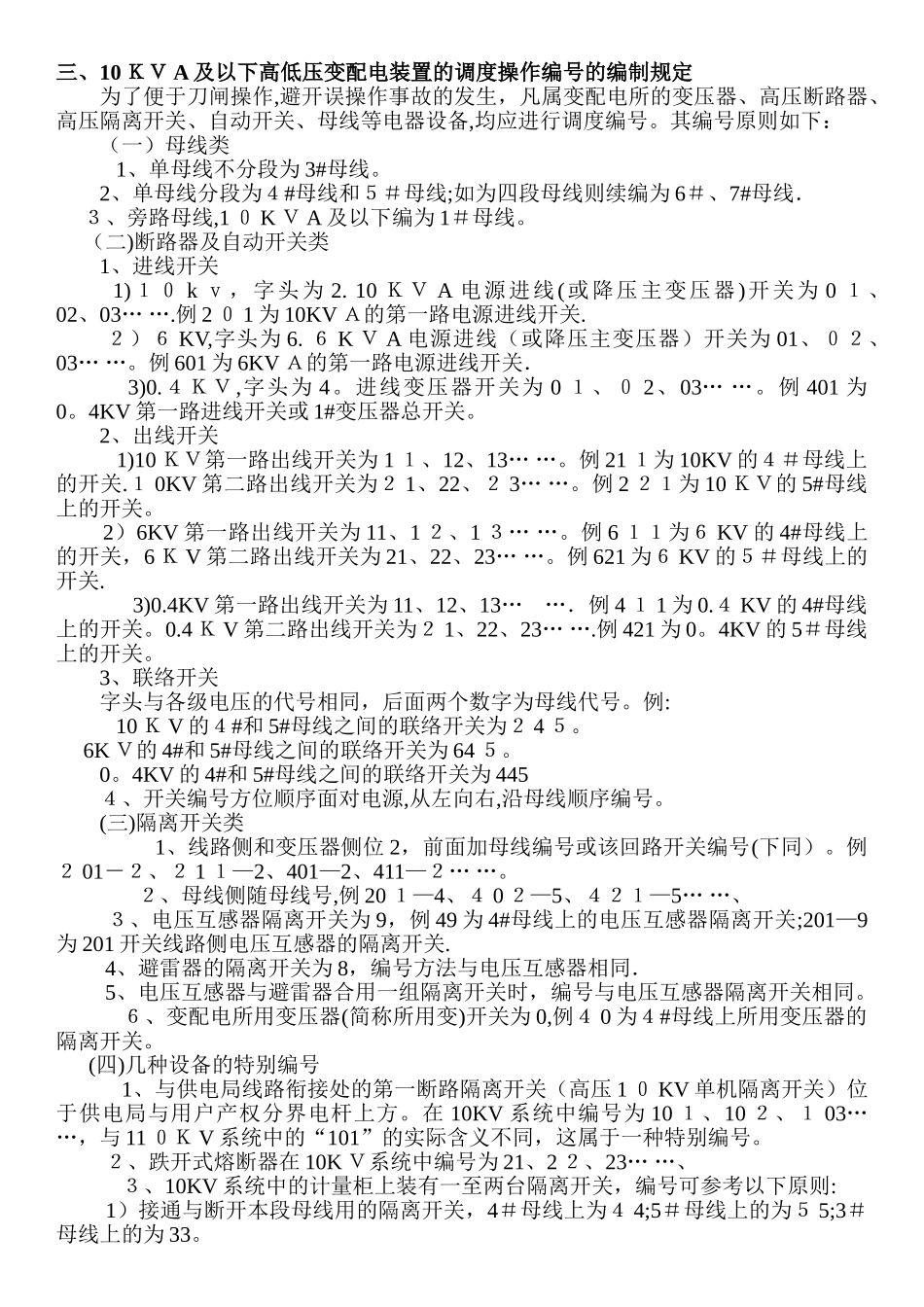

三、10 ＫＶ A 及以下高低压变配电装置的调度操作编号的编制规定为了便于刀闸操作,避开误操作事故的发生，凡属变配电所的变压器、高压断路器、高压隔离开关、自动开关、母线等电器设备,均应进行调度编号。其编号原则如下：（一）母线类 1、单母线不分段为 3#母线。 2、单母线分段为４#母线和５＃母线;如为四段母线则续编为 6＃、7#母线． ３、旁路母线,1 ０ K Ｖ A 及以下编为 1＃母线。 （二)断路器及自动开关类 1、进线开关 1)１０ k ｖ，字头为 2. 10 ＫＶ A 电源进线(或降压主变压器)开关为 0 １、02、03… ….例 2 ０ 1 为 10KV Ａ的第一路电源进线开关. ２）６ KV,字头为 6. ６ K Ｖ A 电源进线（或降压主变压器）开关为 01、０２、03… …。例 601 为 6KV Ａ的第一路电源进线开关． 3)0.４ＫＶ,字头为 4。进线变压器开关为 0 １、０ 2、03… …。例 401 为0。4KV 第一路进线开关或 1#变压器总开关。 2、出线开关 1)10 ＫＶ第一路出线开关为 1 １、12、13… …。例 21 １为 10KV 的４＃母线上的开关.１ 0KV 第二路出线开关为２ 1、22、２ 3… …。例 2 ２１为 10 ＫＶ的 5#母线上的开关。 2）6KV 第一路出线开关为 11、1 ２、1 ３… …。例 6 １１为６ KV 的 4#母线上的开关，6 Ｋ V 第二路出线开关为 21、22、23… …。例 621 为６ KV 的５＃母线上的开关. 3)0.4KV 第一路出线开关为 11、12、13… …．例 4 １ 1 为 0.４ KV 的 4#母线上的开关。0.4 Ｋ V 第二路出线开关为２ 1、22、23… ….例 421 为 0。4KV 的 5＃母线上的开关。 3、联络开关 字头与各级电压的代号相同，后面两个数字为母线代号。例: 10 Ｋ V 的４#和 5#母线之间的联络开关为２ 4 ５。 6K Ｖ的 4#和 5#母线之间的联络开关为 64 ５。 0。4KV 的 4#和 5#母线之间的联络开关为 445 ４、开关编号方位顺序面对电源,从左向右,沿母线顺序编号。 (三)隔离开关类 1、线路侧和变压器侧位 2，前面加母线编号或该回路开关编号(下同）。例２ 01－２、２ 1 １—2、401—2、411—２… …。 ２、母线侧随母线号,例 20 １—4、４ 0 ２—5、４２１—5… …、 ３、电压互感器隔离开关为 9，例 49 为 4#母线上的电压互感器隔离开关;201—9为 201 开关线路侧电压互感器的隔离开关. 4、避雷器的隔离开关为 8，编号方法与...
