高压旋喷桩施工组织方案

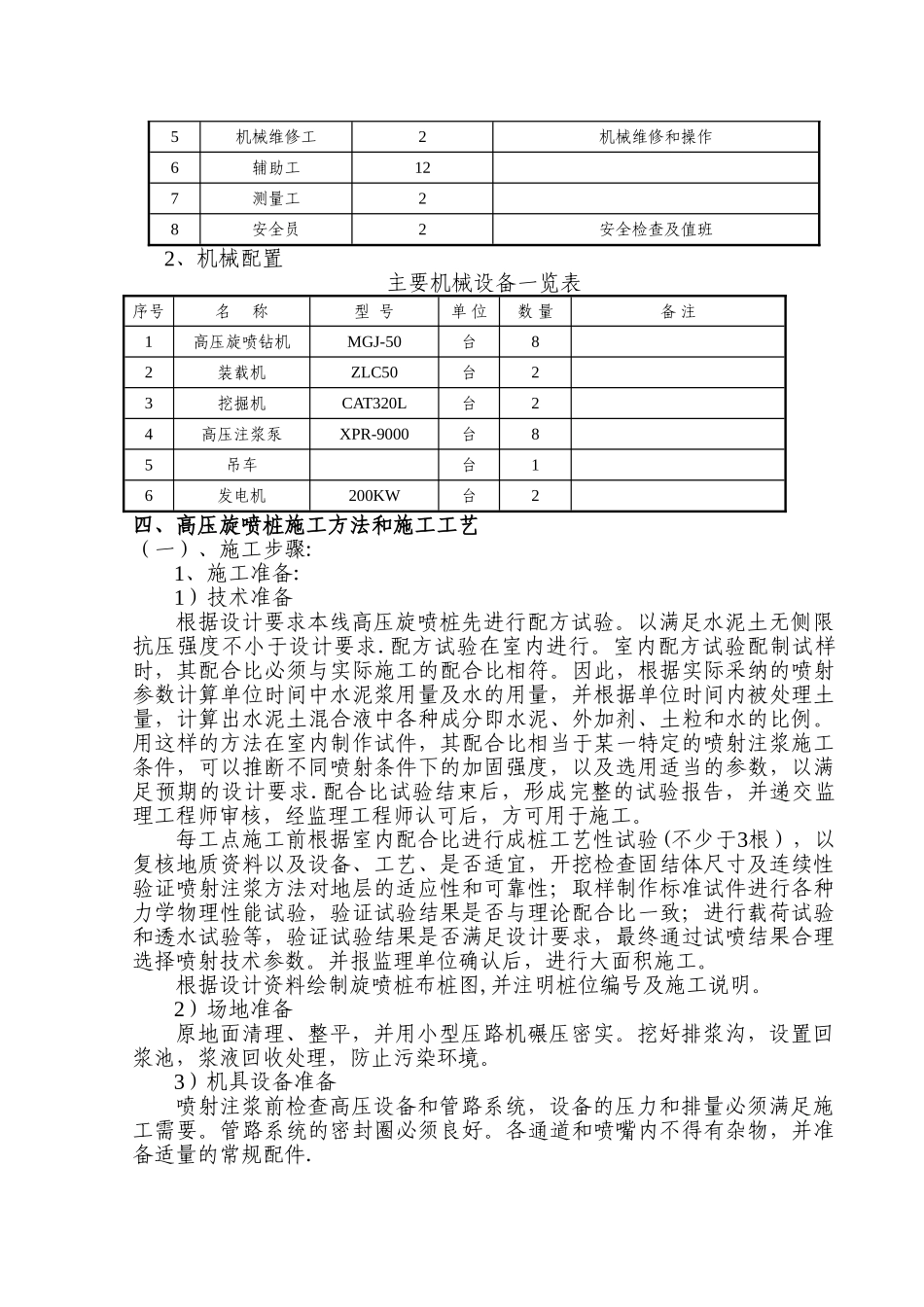

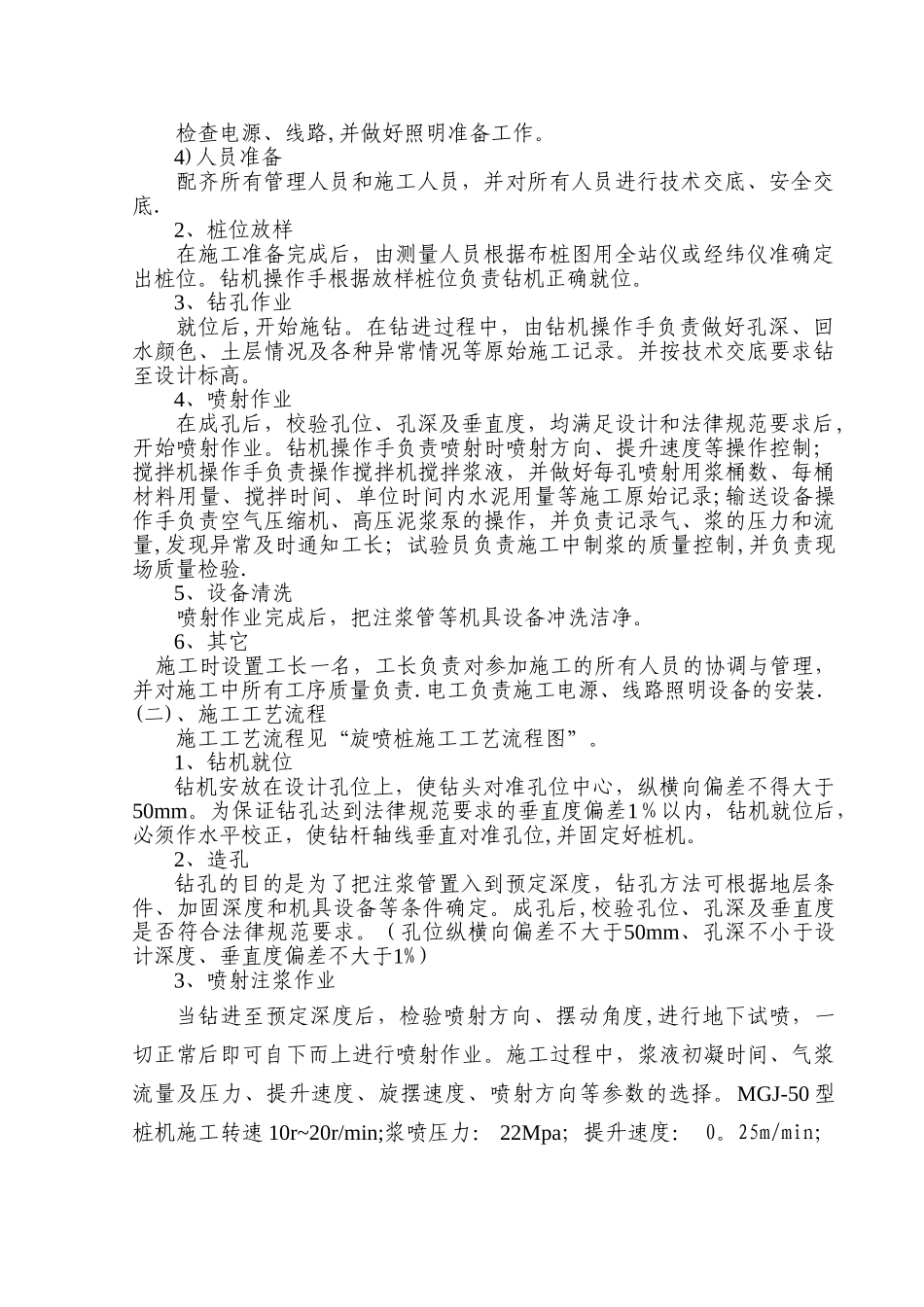

高压旋喷桩施工方案一、工程概况DK31+180～DK31+640段软土地基采纳旋喷桩加固，桩径0。5m，桩间距1。80m，正方形布置，桩长至硬层内1。0m，桩顶铺0。5m厚的碎石垫层，内铺二层双向土工格栅,极限抗拉强度不少于110kN/m,总长度约94546延米，单桩承载力为129.6kN，复合地基单承载力为107.5kPa；DK46+285～+540、DK47+285～+415段地基采纳旋喷装加固,桩径0。5m，其中DK46+285~+540段正线及站线下地基桩间距1。3m，单桩和复合地基承载力分别为162KN、113KPa。DK46+415～+540段右侧扶壁式挡墙下地基 桩 间 距 1.0m ， 单 桩 和 复 合 地 基 承 载 力 分 别 为162KN、178KPa。DK47+285～+415段桩间距1。6m,单桩和复合地基承载力分别为162KN、82KPa。正方形布置,桩底进入硬层以下1m，桩长4～13.8m.桩顶铺0。6m厚的碎石垫层,内铺二层双向土工格栅，极限抗拉强度不少于110kN/m，总长度约为154696延米。二、施工组织安排1、队伍安排为了尽快进行下步路基填筑工序施工，共安排2个施工工班,一个工班负 责 DK31+180 ～ DK31+640 段 高 压 旋 喷 桩 , 一 个 工 班 负 责 DK46+285~DK46+540、DK47+285～DK47+415段高压旋喷桩。2、水电供应生活用水由就近的自来水管道引入。施工用水利用附近水源取水。施工用电由永临结合高压电网接入供电为主，以自备发电机为辅.3、临时房屋施工队生活用房租用闲置民房,施工场地值班室、材料库、水泥库、小型机具库等在现场修建临时房屋。4、施工便道、便桥采纳施工便道，便道通过沟渠时实行埋设φ100cm或φ50cm的钢筋混凝土圆管并填土垫高，便道底部铺30—50cm厚石灰土,上填毛渣,顶部再铺20cm厚的碎石，每层都用推土机推平，压路机碾压,并做好横坡，便道两侧挖设排水沟。5、工期安排：从2008年10月30日至2009年5月30日全部完成.见“高压旋喷桩施工进度横道图”高压旋喷桩施工进度横道图三、施工配置1、人员配置主要人员一览表序号工种人数分工任务1指挥员2现场指挥协调2技术(质检）员4施工中技术指导3试验员2现场检测4机械操作手16机械操作5机械维修工2机械维修和操作6辅助工127测量工28安全员2安全检查及值班2、机械配置主要机械设备一览表序号名 称型 号单 位数 量备 注1高压旋喷钻机MGJ-50台82装载机ZLC50台23挖掘机CAT320L台24高压注浆泵XPR-9000台85吊车台16发电机200KW台2四、高压旋喷桩施工方法和施工工艺（一）、施工步骤:1、施工准备:1）技术准备根据设计要求本线高压旋喷桩先...
