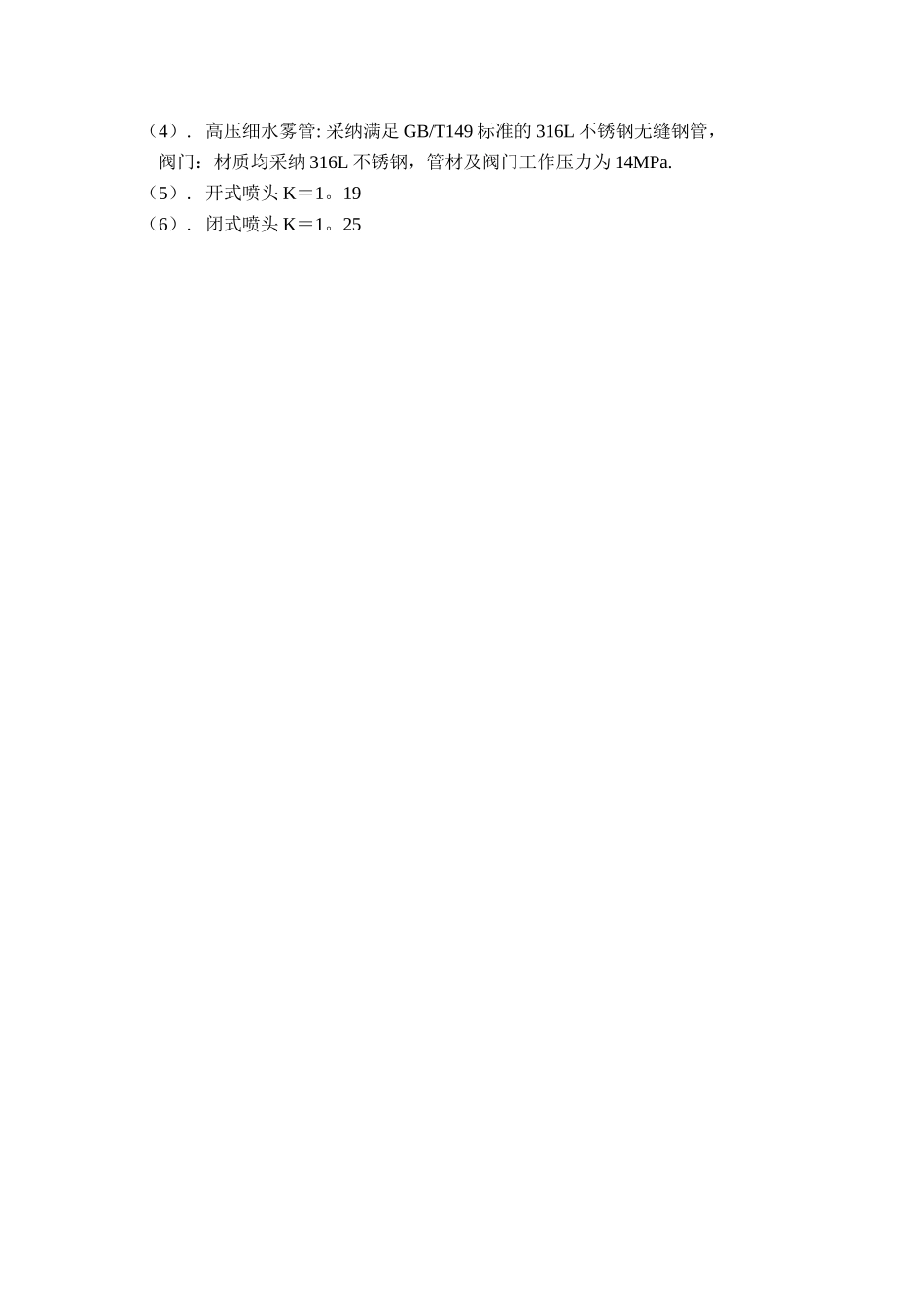

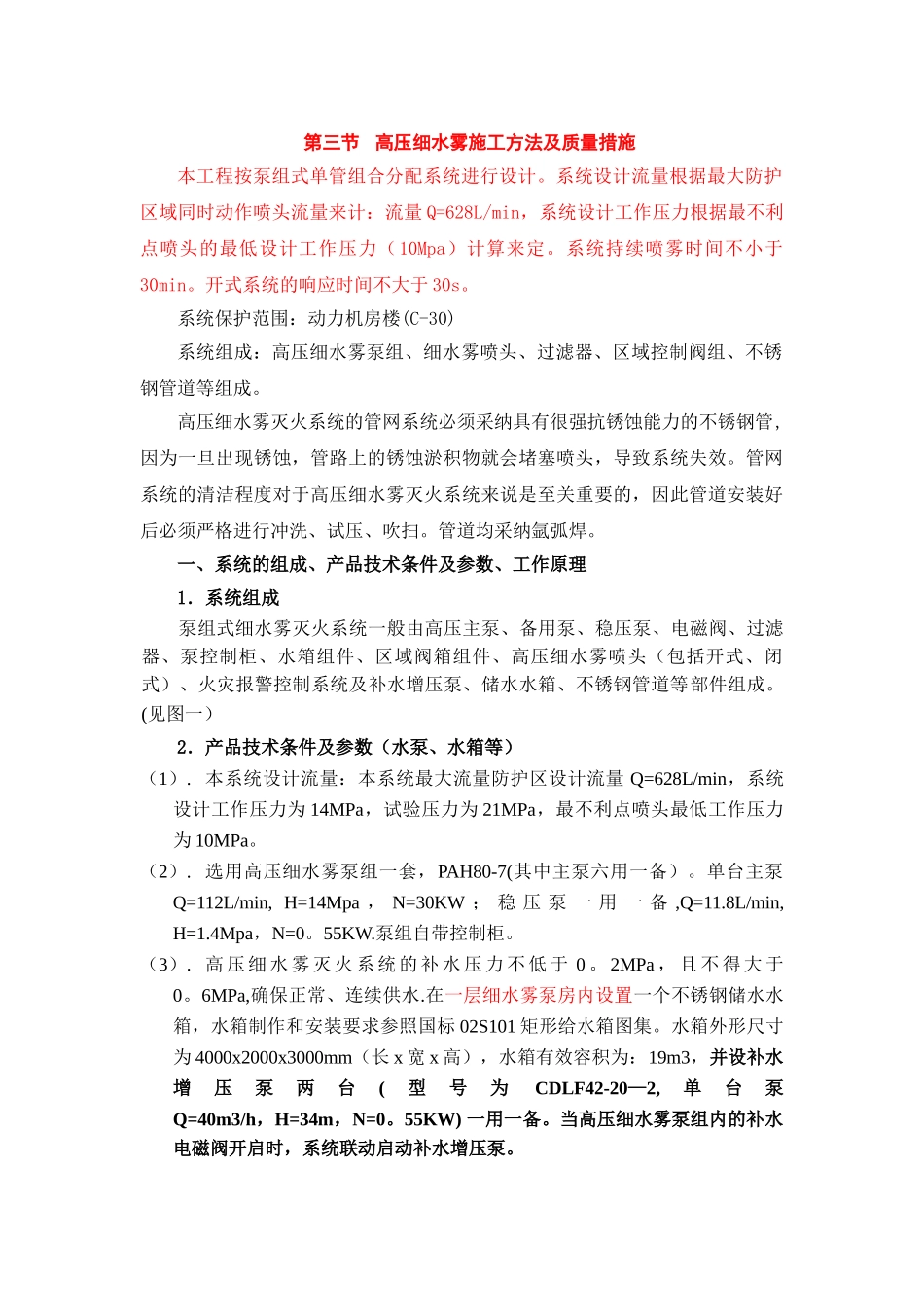

第三节 高压细水雾施工方法及质量措施本工程按泵组式单管组合分配系统进行设计。系统设计流量根据最大防护区域同时动作喷头流量来计:流量 Q=628L/min,系统设计工作压力根据最不利点喷头的最低设计工作压力(10Mpa)计算来定。系统持续喷雾时间不小于30min。开式系统的响应时间不大于 30s。系统保护范围:动力机房楼(C-30)系统组成:高压细水雾泵组、细水雾喷头、过滤器、区域控制阀组、不锈钢管道等组成。高压细水雾灭火系统的管网系统必须采纳具有很强抗锈蚀能力的不锈钢管,因为一旦出现锈蚀,管路上的锈蚀淤积物就会堵塞喷头,导致系统失效。管网系统的清洁程度对于高压细水雾灭火系统来说是至关重要的,因此管道安装好后必须严格进行冲洗、试压、吹扫。管道均采纳氩弧焊。一、系统的组成、产品技术条件及参数、工作原理1.系统组成泵组式细水雾灭火系统一般由高压主泵、备用泵、稳压泵、电磁阀、过滤器、泵控制柜、水箱组件、区域阀箱组件、高压细水雾喷头(包括开式、闭式)、火灾报警控制系统及补水增压泵、储水水箱、不锈钢管道等部件组成。(见图一)2.产品技术条件及参数(水泵、水箱等)(1). 本系统设计流量:本系统最大流量防护区设计流量 Q=628L/min,系统设计工作压力为 14MPa,试验压力为 21MPa,最不利点喷头最低工作压力为 10MPa。(2). 选用高压细水雾泵组一套,PAH80-7(其中主泵六用一备)。单台主泵Q=112L/min, H=14Mpa , N=30KW ; 稳 压 泵 一 用 一 备 ,Q=11.8L/min, H=1.4Mpa,N=0。55KW.泵组自带控制柜。(3). 高 压 细 水 雾 灭 火 系 统 的 补 水 压 力 不 低 于 0 。 2MPa , 且 不 得 大 于0。6MPa,确保正常、连续供水.在一层细水雾泵房内设置一个不锈钢储水水箱,水箱制作和安装要求参照国标 02S101 矩形给水箱图集。水箱外形尺寸为 4000x2000x3000mm(长 x 宽 x 高),水箱有效容积为:19m3,并设补水增压泵两台(型号为CDLF42-20—2,单台泵Q=40m3/h,H=34m,N=0。55KW) 一用一备。当高压细水雾泵组内的补水电磁阀开启时,系统联动启动补水增压泵。(4). 高压细水雾管: 采纳满足 GB/T149 标准的 316L 不锈钢无缝钢管, 阀门:材质均采纳 316L 不锈钢,管材及阀门工作压力为 14MPa.(5). 开式喷头 K=1。19(6). 闭式喷头 K=1。25图 1 高压细水雾泵组组成图系统工作原理1.开式系统工作原理工作原理:在准工作状况下,细水雾系统从...
